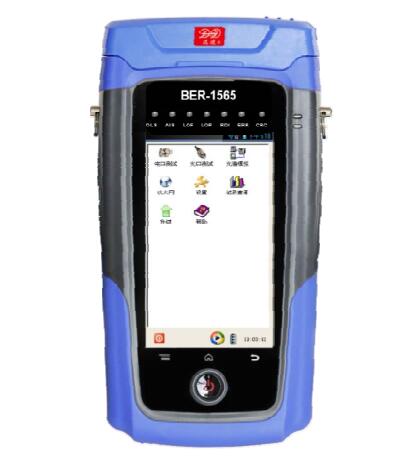

BER-1565 2M光接口数据传输分析仪产品概述
BER-1565 2M光接口数据传输分析是为电力系统定制开发的通信测试仪，在提供全面2M电口测试的基础上，增加了2M光接口测试功能，可以完成光和电口2M信号格式，误码，速率等指标的测试仪。可以完成从50b/s到2048kb/s速率的误码测试，并可进行2M在线监测，是2M光接口通信设备开通、日常维护、故障定位 必不可少的工具。
BER-1565采用TFT液晶触屏显示，中文操作菜单，内置可充电锂电池，保证无外接电源时大于8小时的测试工作，BER-1565还支持RJ45网络接口，支持TCP/IP协议，可以在线升级。
BER-1565 2M光接口数据传输分析仪功能说明
功能说明
光接口测试仪
光功率计测试、光口环回测试、光口电口穿通测试（MUX模拟测试）、回路时延测试、倒换时间测试、多种编码方式设置，连0/1数检测，编码违例测试、光接口速率测试仪、传输数据显示、ITU误码指标显示
E1接口测试
缺陷与异常：在线或非在线业务测试，误码特性测试
回路时延：精度可到1us
倒换时间：从主用通道切换到备用通道所需要的时间
音频测试：检测PCM设备或程控交换机在模拟语音信号与数字信号的转换中是否有失真等问题
语音监测：通道扫描以确定正在使用的64K通道，监听线路的忙闲
PING：IP地址设置，判断网络连通性
|
2M光接口指标 |
|
|
内部时钟 |
2048KHz±5 ppm |
|
信号码型 |
CMI/曼彻斯特/IB4B/NRZ码 |
|
时钟拉偏范围 |
±125ppm，步长1ppm |
|
光接口类型 |
FC |
|
光源类型和工作波长 |
单模 1310nm （1260-1360nm） |
|
光功率计测试范围 |
-8至-28dbm，精度±0.5dbm |
|
光口接收灵敏度 |
-36dbm（BER=10-12时） |
|
光接口输出光功率计 |
-9至-13dbm |
|
2M电接口指标 |
|
|
内部时钟 |
2048KHz±5 ppm |
|
信号电平检测 |
0-37.5db 精度：2.5db |
|
接口阻抗 |
非平衡BNC（阻抗75W），平衡RJ48（阻抗120W） |
|
帧结构 |
非成帧，PCM30,PCM31,PCM30C,PCM31C |
|
码型 |
HDB3,AMI |
|
性能分析标准 |
G.821, G.826,M2100 |
