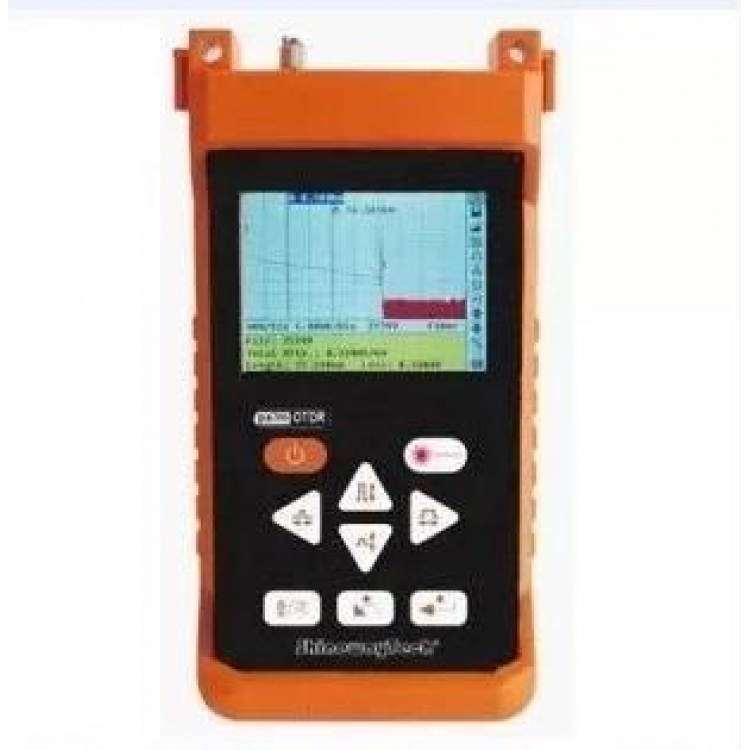

上一个：S20AE美国信维光时域反射仪OTDRShinewayTech® palmOTDR S120A S120B掌上型光时域反射仪是一款光纤线路寻障分析产品，为光纤通信网测试提供了一种新的应用方式
其与传统OTDR相比，尺寸小巧，操作简洁，独特的热键功能使事件的浏览和分析快捷；功能齐全，满足单模 (1310nm/1550nm)光纤测试应用需求，支持平均/实时双测量模式；其多功能背包亦充分考虑到了野外作业和实验室测试的操作方便，可充分满足不同用户和各种现场测试需求，使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、认证、例检、抢修和维护工具。
另外，其内部存储能力，可与随机配带的迹线管理软件——TraceManager通信，实现测量结果的后期分析处理、存档及打印；其可互换光接头设计，满足了多种连接器类型的应用需求。
S120A/ S120B光时域反射仪OTDR产品特点
Ø 一款高性能OTDR
Ø 应用：单/多模应用可选
Ø 灵活的动态范围选择：30/24/24dB不同配置，轻松匹配各种客户需求Ø 快速启动，测试速度快
Ø 热键设计模式：按键操作集成热键功能，快捷定位及分析事件点
Ø TraceManager软件：轻松实现批量编辑、打印，以及单页多迹线打印功能
Ø 配置可见光源：可迅速定位网络中宏弯、光跳线、跳线板、配线架、接头处的故障
Ø 优化的供电设计：确保内置的NiMH充电电池，一次充电可支持8小时测量
Ø 掌上型，轻巧便携：仅重1kg (2.2 lbs)
Ø 安全、坚固：通过2米坠落测试，使用安心
开机启动时间小于5秒
PalmOTDRS120A的开机时间短，从开启电源到进入界面并启动测试只需要不到5秒的时间，用户无需等待时间。
在线光信号检查功能
如果被测光纤中存在通信光信号，OTDR是不能得到测试结果的，并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接网络设备（如 SDH/WDM/PON）中正在工作的接收器或其他器件，也有可能会导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检查功能，在发出测试脉冲前，先检查所测试光纤中是否有在线的通信光信号存在并且显示检查结果，如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。
独具匠心的外形和操作设计
机身采用先进的二次注塑工艺，使护套和机身融为一体，不仅美观，而且为仪表提供了安全防护；同时在按键操作部分集成了热键功能，便于快捷定位及分析事件点，为用户提供了一种新的高效操作模式。
波形差异对比功能
在仿真模式中，可在同一窗口同时打开多个波形，波形间的差异在同一窗口显示出来，可以容易地比较诸如光纤老化原因所造成的参数改变。
基于Windows PC机的软件可以在PC机上对测试迹线进行分析/编辑，也可根据用户需求生成不同形式的测试报告
●可浏览和分析所测试迹线文件；
●Bellcore文件存储格式；
●显示迹线，光纤事件，分析信息，
●波形差异对比功能
在仿真模式中，可在同一窗口同时打开多个波形，波形间的差异在同一窗口显示出来，可以容易地比较诸如光纤老化原因所造成的参数改变。 测试参数等数据；●单页单迹线或单页多迹线可选打印模式
●批量修改和批量打印功能
S120A/S120B光时域反射仪OTDR性能参数
型号(1)
波长(±20nm)
动态范围(2)
事件盲区(m)(3)
衰减盲区(m)(3)
palmOTDR-S120A
1310/1550
24/24dB
1.8
8/10
palmOTDR-S120B
1310/1550
30/30dB
1.8
8/10
测试范围 (Km) (4)
0.1,0.3,0.5,1.3,2.5,5,10@850nm; 0.1,0.3,0.5,1.3,2.5,5,10,20,40,80@1300nm;
0.3,1.3,2.5,5,10,20,40,80,120,160,240@其他
脉宽 (5)
12ns,30ns,100ns,275ns,1µs@850nm;12ns,30ns,100ns,275ns,1µs,2.5µs@1300nm; 5ns,10ns,12ns,30ns,100ns,275ns,300ns,1µs,2.5µs,10µs,20µs@其他
测量时间
Quick, 15s, 30s, 1min, 2min, 3min
测量准度
±(1m+ 5×10-5×距离+取样间距)
衰减测量准度
±0.05 dB/ dB
反射测量准度
±4 dB
数据存储
1000条测试曲线
通信接口
USB/RS-232
光接口
FC/PC (可互换SC, ST)
供电方式
双路供电：NiMH充电电池/ AC适配器
电池工作时间
一次充电后：连续操作≥8小时; 待机时间≥20小时; 充电时间<4小时
工作温度
-20℃~50℃
保存温度
-40℃ ~70℃
相对湿度
0~95% (无结露)
重量
1kg
尺寸(长×宽×高)
220×110×70mm
选配的功能模块技术指标
可视故障定位仪模块(6)
波长 (±20nm)
650nm
输出功率
≥-3dBm
大测试距离
5 Km
稳定光源模块(7)
波长
同 OTDR 的工作波长(8)
输出功率
≥-7dBm
光功率计(9)
校准波长
850,1300,1310,1490,1550,1625nm
测量范围
-70 ~ +6dBm (-60 ~ +6dBm@ 850nm)
探测器类型
InGaAs
显示分辨率
0.01dB
准度
±5% ± 0.01nW(±0.5dB@850nm)
PON光功率计(10)
校准波长
1310nm
1490nm
1550nm
测量范围
-40 ~ +8dBm
(突发模式: -30 ~ +8dBm)
-40 ~ +8dBm
-40 ~ +20dBm
谱宽
1310±40nm
1490±10nm
1550±10nm
功率不稳定度
≤ 0.5dB
显示分辨率
0.01dB
插入损耗
≤ 1.5dB
阈值
用户可定义60种阈值设置
数据存储
1200条测试曲线
* 上述参数如有变化，恕不另行通知。
注释：
(1) 技术指标描述了用典型PC型连接器测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度；
(2) 动态范围是在最大脉冲宽度、平均时间3分钟条件下测得；
(3) 盲区测量条件：反射事件在0.6Km处，反射强度<-45dB，事件盲区用10ns脉宽进行测量，衰减盲区用30ns脉宽进行测量。
(4) 距离范围中240Km档只对本仪表的B、C、D型有效；
(5) 脉宽中5ns、10μs档和20μs档只对本仪表的B、C、D型有效；
(6) 可视故障定位器模块在S20BE、S20C/N 和 S20D/N上标配；可选配可视故障定位仪的OTDR型号有 M20AE、S120A、S20C/P、S20C/X、S20C/E、P11C和P13C；
(7) 稳定光源模块可选配在所有OTDR型号上；
(8) 稳定光源与OTDR共享同一光端口并且与OTDR的工作波长一致；
(9) 可选配光功率计模块的OTDR型号有：M20AE、S120A、S20BE、S20C/N、S20D/N、S20C/P、S20C/X 和S20C/E；
(10) PON光功率计模块在P11C、P13C、P31C和P33C上标配。
S120A/S120B光时域反射仪OTDR订购信息
标准配置：
主机、FC/PC激光连接器、充电电池、TraceManager软件光盘、数据传输线（RS232/USB）、AC适配器、便携软包、保修卡、CE证书、校准证书、快速操作手册
