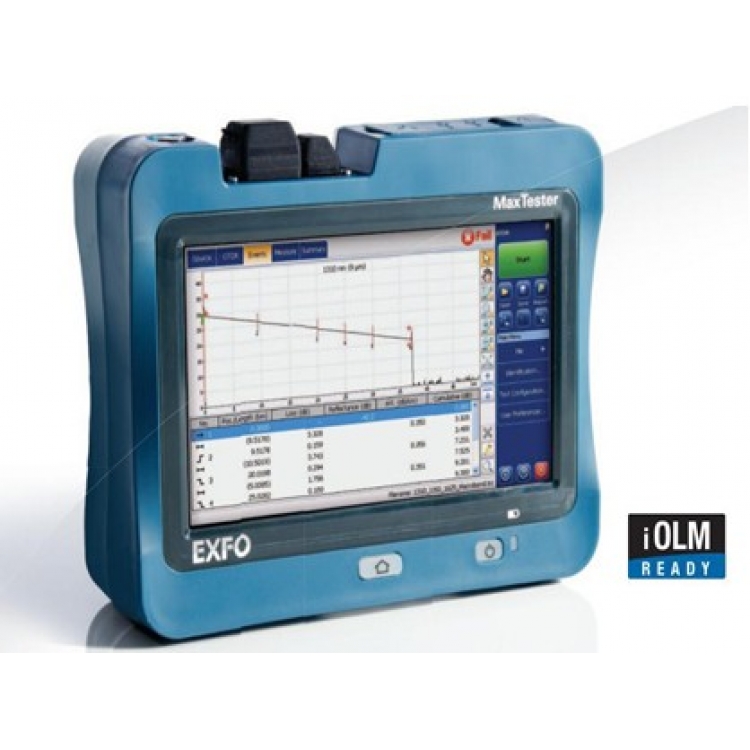

MAX-710B EXFO光时域反射仪

MAX-710B迷你光时域反射仪主要特点

1、借鉴平板电脑设计的OTDR，小巧轻便、坚固耐用、功能强大适用于外场环境。

2、7英寸室外增强型触摸屏。

3、12小时续航时间，室外使用放心。

4、提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得轻松。

5、支持iOLM光眼技术选件：智能、动态的应用，只需点击一下，便可将复杂的OTDR

   曲线分析化繁为简。

MAX-710B迷你光时域反射仪应用：

1、可根据测量需求选择模块。

2、FTTx后一英里安装和故障诊断、中心局链路验证、PON网络内在线光纤故障诊断。

3、短距离接入网测试、FTTA光纤DAS安装、CATV/HFC网络测试。

MAX-710B迷你光时域反射仪技术规格

技术规格	MAX-710B	MAX-720B
模块型号	M1
波长（nm）	1310/1550	1310/1550
动态范围（dB）	30/28	36/34
事件盲区（m）	1	0.8
衰减盲区（m）	4	3.5
距离范围（km）	0.1至160 km
脉冲宽度（ns）	5 ns至20 μs
线性度（dB/dB）	±0.05
损耗阈值（dB）	0.01
损耗分辨率（dB)	0.001
采样分辨率（m）	0.04至5
采样点	多256000
距离不确定度（m）	±（0.75 + 0.005% x 距离 + 采样分辨率）
测量时间	用户定义（长60分钟）
反射准确度（dB）	±2
典型实时刷新率（Hz）	3
激光安全	1M
光源（可选）
输出功率（dBm）	-11.5
调制	CW，1 kHz，2 kHz
光功率计（可选）
校准波长（nm）	850、1300、1310、1490、1550、1625、1650
功率范围（dBm）	27至-50
不确定度（%）	±5% ± 10 nW
显示分辨率（dB）	0.01 = 大值至40 dBm   0.1 = -40 dBm至-50 dBm
自动偏移置零范围	大功率至-34 dBm
声音检测（Hz）	270/330/1000/2000
可视故障定位仪（VFL）（可选）
激光	650 nm ± 10 nm
CW/调制	1 Hz
62.5/125 μm时的典型Pout	> 1.5 dBm（0.7 mW）
激光安全	2级
光眼（可选）
方式	1． OTDR组合（Oi）：在一台设备上运行iOLM和OTDR应用程序。 2． 升级：即使在现场也能增加iOLM软件选件 3． 仅支持iOLM：仅支持iOLM



MAX-710B迷你光时域反射仪一般规格

硬件	规格
显示屏	7 in（178 mm）室外增强型触摸屏，800 x 480 TFT
接口	两个USB 2.0端口 RJ-45 LAN 10/100 Mbit/s
存储	2 GB内存（20000条OTDR曲线，典型值）
电池	充电锂离子电池 可根据Telcordia（Bellcore）TR-NWT-001138 连续运行12小时
电源	电源AC/DC适配器，100-240 VAC输入，50-60 Hz，9-16 V DCIN 15 W小
尺寸 （H x W x D）	200 mm x 155 mm x 68 mm（7 7/8 in x 6 1/8 in x 2 ¾ in）
重量 （带电池）	1.29 kg
温度	工作温度  -10 °C至50 °C（14 °F至122 °F） 存储    -40 °C至70 °C（-40 °F至158 °F）a
相对湿度	0%至95%（非冷凝）
