TYPE-81M12住友带状光纤熔接机已经停产，升级款为TYPE-82M12带状光纤熔接机

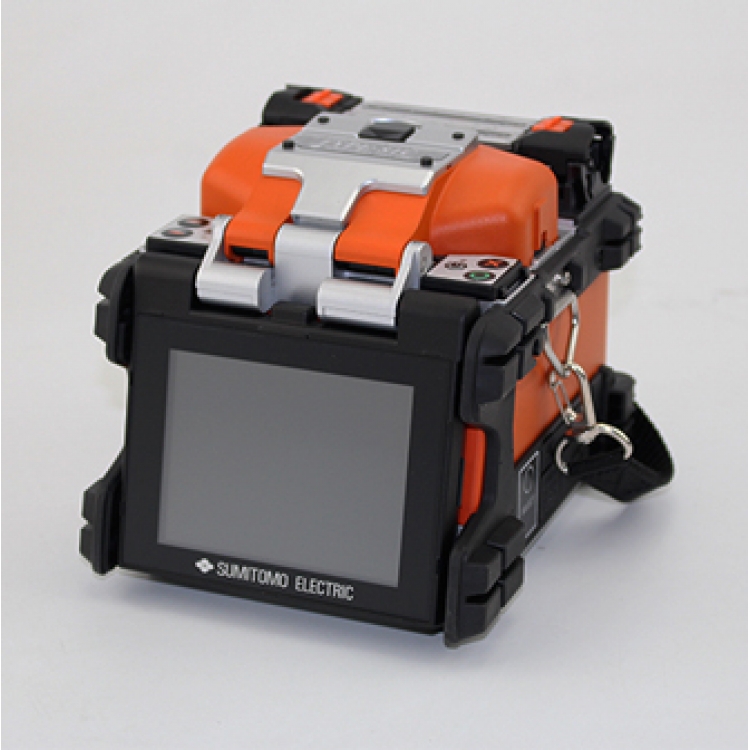

TYPE-81M12住友带状光纤熔接机
TYPE-81M12住友带状光纤熔接机产品特性：
小型、紧凑、高速、智能化
相比旧型号TYPE-66尺寸减小了43%
重量仅为2.0kg（含电池）
高速熔接（快速熔接模式14秒（12芯））
高速加热补强（45秒）采用触摸屏操作方式和图形用户界面方式（GUI）实现简单操作
搭载有指导帮助用户的操作说明视频功能
三方式切换杆可选型双联加热器
适用于皮线缆和热熔快接等多种光缆的熔接提升耐环境性能/满足多样化需求
坚固设计提升耐环境性能
标准：垂直跌落76CM
可搭载有适于多种环境的自动放电校正功能可通过网络进行远端维护支持
可通过网络进行新版本的软件维护
可通过网络进行远程海外维护TYPE-81M12住友带状光纤熔接机技术规格：
型号
TYPE-81M12
材料
玻璃纤维
光纤种类
SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)
光纤芯数
1，2，4，5，6，8，10，12
光纤包层直径
带状光纤：包层外径：125um,带状光纤厚度：280-400 um
单芯光纤：包层外径：125um，光纤被覆外径：250um，500um，900um
适用光缆直径
下线光缆（2.0*2.0—3.1mm）,皮线光缆（1.6*2.0mm）
切断长度
10mm
熔接损耗(标准) ※1
SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB
熔接时间(标准)
9秒(单芯熔接)、12秒(4芯带状)、14秒(12芯带状)
加热补强时间(标准)
45秒(12芯带状)
电池使用次数（熔接和+加热补强）※2
约160次（12芯带状）
光纤视图和放大倍数
两个CMOS摄像机观测；23X（变焦：46X）对应X或者Y轴方向观察、23X对应X和Y双轴方向观察
熔接程序
200
加热程序
100
损耗推定
可提供
熔接图像捕获/熔接数据存储
64图像/10,000熔接数据
张力测试
1.96N-2.09N(200gf-213 gf)
可反转型光纤涂覆压夹
可提供
双联加热器
可提供双自动独立
加热补强
可提供熔接及加热补强的自动启动功能
三方式切换杆可选型双联加热器
可提供
操作说明
可提供指导帮助客户的操作说明视频功能
自动放电校准
可提供（根据环境变化自动校准放电系数）自动放电校准系统
放电试验
可提供
已提供(电池模式)显示剩余熔接和加热循环
远程互动维护
已提供远程互动维护系统
尺寸/重量
尺寸
120W×154D×130Hmm(不带抗震橡胶)
重量
1,7kg(不包括电池)、2.0kg(包括电池)
显示器
4.1英寸触摸屏彩色LCD显示器
DC输出
DC12V(用于JR-6)
USB端口
USB2.0(mini-B型)
存储媒体
SD/SDHC内存卡
电源
AC输入
100~240V、50/60Hz(ADC-1430)
DC输入
10~15V
电池模块
锂离子11.1V、4,600mAh(BU-11)
工作条件
海拔0~3,660m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下
存放条件
温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期)
电极寿命
1,500次放电※3
※1:采用住友电工自产光纤测试结果。
※2:熔接和加热补强次数很大程度上受到电池状态以及工作环境的影响。
※3:电极实际寿命会受到工作环境的影响。TYPE-81M12住友带状光纤熔接机标准配置：
品名
型号
数量
主机
TYPE-81M12
1个
热剥钳
JR-6
1个
电池
BU-11
1个
电源适配器
ADC-1430
1个
电源线
PC-AC<X>
1个
冷却盘
-
1个
备用电极
ER-10
1对
光纤切割刀
FC-6M（可选型号）
1把
操作说明书光盘（CD）
-
1个
简易适用说明书
-
1个
收容箱和工作台
CC-81
1个
背带
-
1个
夹具
FHM-12（12芯带状）
1对
TYPE-81M12住友带状光纤熔接机可选夹具：
型号
FHS-025
FHS-09
FHM-2
FHM-4
FHM-5
FHM-6
FHM-8
FHM-10
FHM-12
FHD-1
适用光缆
Φ0.25mm单芯
Φ0.9mm单芯
2芯带状
4芯带状
5芯带状
6芯带状
8芯带状
10芯带状
12芯带状
下线/皮线光缆
