请选购升级款 2573EX-ID 美国3M地下管道和电缆路由探测仪,新增了 蓝牙无线技术的接收机， 集成USB端口与USB Type-C连接器兼容，使用更加简单便利。

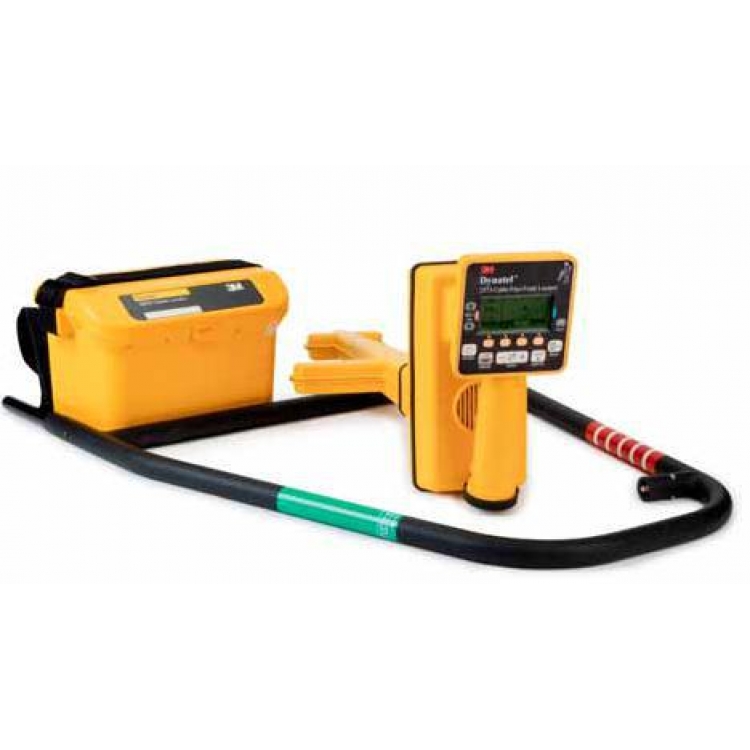

2573-ID 美国3M地下管道和电缆路由探测仪产品简介3M Dynatel 2500 系列产品采用的有源和无源频率多、功率高，并拥有新型的踪迹查看模式。Dynatel 2500 系统列定位器可以识别地下埋藏深的管道和电缆。定位器内嵌 LCD 屏幕描绘并显示地下电缆和管道的位置，使系统容易识别它们。
2573-ID地下管线探测仪产品共有 6 个频率可用于地下电缆和管道的定位：577 Hz、8 kHz、33 kHz、200 kHz、1 kHz 和 82 kHz，比上个 Dynatel 版本多 1 kHz 和 82 kHz 两个频率。
2573 系列定位器还集成一台 RFID 读写器，可以定位运行在任何一个频率（7 个频率中）的无源 RFID 标识器。而且，定位器可以同时追踪和运作 RFID 模块。RFID 标识器有四种不同形式 - 近地表、光盘、球形和范围 - 每个标识器都含一个 256 字节内存的无源 RFID 芯片，使用户可以在芯片编入其它数据。标识器检测距离从地下 3 英尺（近表面）到 8 英尺 不等。举个例子，球形标识器的读取距离为 5 英尺。4 英寸宽、高密度的聚乙烯塑料球含一个线圈天线和一个飘浮在水和生物可降解性丙烯乙二醇混合液体里无源 RFID 芯片。由于 RFID 标签会飘浮，它自动调整自己到接收和发送 RF 信号的位置。
2500 系列一个新型的独特功能是提供“踪迹查看”模式，系统将信号传送到一个制图显示器，后者简化了管道或电缆的定位过程，这种新模式使得新产品的灵敏性提高了 500%。
2550-ID 和 2573-ID 定位器可检测所有标准的低频无源 RFID 标识器，对 3M RFID 电子标识器写入，读取和锁定编程信息。旧式定位器要求工人在电缆或其它物体埋入的地表上挥动一根棒，据 3M Track and Trace Solutions 业务开发经理 Corey Willson 称。新定位器可以读取地下深处标识器发送的信号，接着每个标识器的位置显示在 LCD 显示器上，从而使它们容易被发现。Willson 称新系列定位器“智能”，因为绘图模式为管道或电缆提供视频显示和坐标，像 X 光照射地下，而且准确。
公司提供两个主要接口上传信息。一个是让工人在直接定位器里存储信息，返回办公室后再将信息上传到 PC 。另一个结合追踪和 RFID 数据及定位器上的 GPS 接收器的位置数据，接着上传数据到一个后办公室后勤系统，如 ESRI 地理信息系统软件。3M™ Dynatel™2500系列管线/故障定位仪对于勘探人员来说在管线定位和故障查找技 术上取得了很大进步，比市场上其它定位仪设计得快速且集成化高。 2500系列定位仪 应用数据处理技术将简单界面和准确的定位功能结合在一起。 2500系列所有的定位仪都提供 6个有源频率和输出可达 12W的发射机。即使遇到复杂的现场应用环境，它也能为您提供解决 方案。
作为 3M™ Dynatel™品牌的产品，2500系列可以准确的定位管道、电缆或有源探头，并给出埋 深数值（可选英尺、英寸或厘米 ）。这一系列轻便、紧凑、平衡的管线定位仪让您轻松准确地找到您的地下设施。3M™ Dynatel™2550-和iD2573-还iD能定位所有的标准电子标识器，并对 iD型电子 标示器进行读写和锁定信息。所有 2500系列管线和故障定位仪都兼容 GPS/GIS现场绘图设备，实 时地画出电子标识和管线设施的地图。
其它人性化设计还包括可选择的接收机频率，音量控制按键等。
2573-ID 美国3M地下管道和电缆路由探测仪产品特性
追踪模式
6个有源频率（直连情况下）
4个感应频率（功率输出情况下）
4个频率同时发射（直连情况下）
输出阻抗自动匹配
带高电压检测的电阻测量
宽泛的操作温度范围
240V交流电保护
标准碱性电池
3M™ Dynatel™2500系列定位仪提供了一项新的功能—追踪模式。该模式通过一组天线阵列进行 准确的峰值探测，可以绘制出管线位置的示意图，让现场探测者充满信心。
3M™ Dynatel™管线/故障定位仪订货信息
管
接
电
US
通
US
通用
直
直
3
4.5
耦
A
A
接
车
背
操
线
地
子
接
用
12W
12W
连
连
英
英
合
字
字
地
载
包
作
定
故
标
收
接
发射
发射
电
电
寸
寸
圈
架
架
棒
电
手
位
障
识
机
收
机
机
缆
缆
耦
耦
电
电
源
册
机
小
大
合
合
缆
缆
线
夹
夹
圈
圈
2573-C12
●
●
●
●
●
●
●
●
●
●
●
●
●
2573-U12
●
●
●
●
●
●
●
●
●
●
●
●
●
2573-ID/C12●
●
●
●
●
●
●
●
●
●
●
●
●
●
2573-ID/U12●
●
●
●
●
●
●
●
●
●
●
●
●
●
产品规格说明
2573-ID 美国3M地下管道和电缆路由探测仪发射机规格
管线定位模式
频率：2550/2573 577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4频同发 输出功率 12W，使用外部电源，33kHz降至 10W，以上频率为 1W 感应频率
2550/2573 8kHz，33kHz，82kHz，200kHz
外皮接地故障定位模式（仅适用于 2573）
故障定位频率
10/20Hz---接地故障
故障定位模式下追踪频率
577，33kHz
识别模式（仅适用于 2573）
2550/2573
577， 200kHz
欧姆表模式
范围
0~10兆欧
音调变化
长鸣，脉冲，无声
直连输出
输出电压
70Vrms
输出电流
0.75Arms
输出保护
240Vrms
物理特性
重量（含电池）
2.公4斤
电源
电池数量和型号
6节 2号碱性电池
使用时间
40小时（正常输出）
10小时（高输出）
外部直流电源
9~18VDC
2573-ID 美国3M地下管道和电缆路由探测仪接收机规格
管线定位模式
定位模式选择
方向峰值，罗盘反峰值，特殊峰值，追踪模式
有源频率
2550/2573
577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4频同发
