2273E光缆/电缆外皮故障及路由探测仪 (免运费)

 原型号2273E/2273M路由探测仪已停产，欢迎选购升级款2273XE光电缆路由探测仪。

DynatelTM 2273E是一种具有微型处理器的电缆（光缆）外皮故障及路由探测仪，能快速有效地确定地下的电缆走向和深度，及确定外皮故障。轻巧、结实的2273E能测量：
★确定电缆（光缆）的走向
★探测电缆（光缆）的深度
★探测电缆的信号电流
★探测外皮故障及电缆的破坏处
★识别电缆外皮故障的轻重程度
★探测架空电缆的短路或碰地故障
★确定受潮部分的电缆线对
★探测电力电缆

　2273E能准确确定电缆深度，用厘米、英尺、英寸来显示。另外，当与3MEMS2205及2206电子标志器定位仪相配使用时，其系统具有：
★能探测出所埋的电子标志器的位置
★同步进行寻找电子标志器及跟踪电缆走向

四种工作方式即使在复杂的地段也能准确定位
    确定电缆或光缆的走向，接收器有四种工作方式：峰值，反峰值，差分值或特殊峰值（用来加强追踪长距离的灵敏度），用户可以根据实际情况选择有效的工作方式。
　　接收器有四种容量，此外还有一个“扩展器”功能，使得峰值与反峰值测量明确。如果两导体带相同频率的信号，该扩展器依据不同的振幅将它们区分开来，从而使结果准确，该信号含有耳机插座。

准确确定故障
    2273E能确定各种长度的电缆故障，2273E可同时发出一个路由跟踪音信号和一个故障定位音信号。操作者可在探测路由的同时使用外皮故障定位功能，并由2273E区别故障程度。

简易操作系统
　  使用2273E探测仪，不需要特别培训，液晶显示屏幕及触摸式的按钮使使用简便。 “记忆储存功能” 能记录有关探测情况。

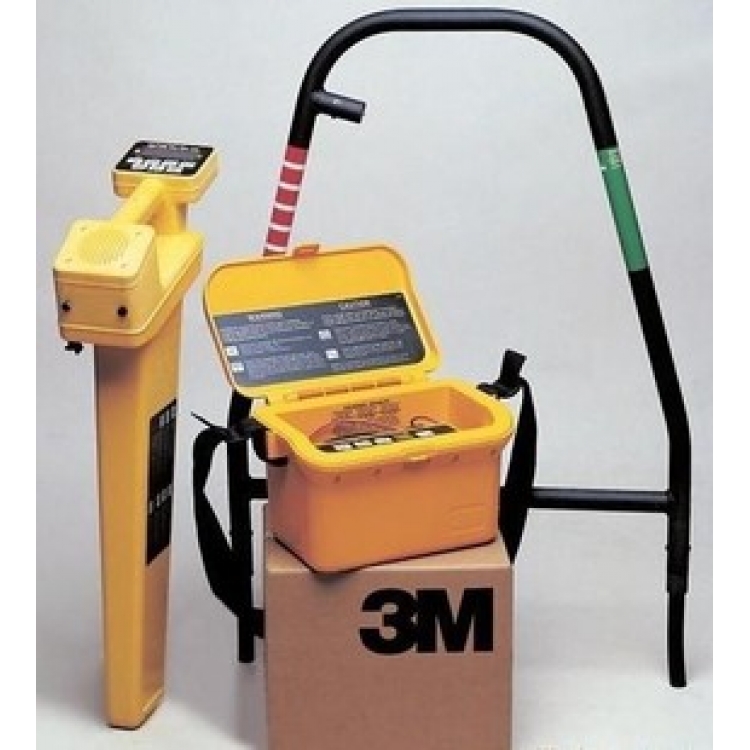

此系统有三部分组成：
★具有欧姆表的发射器，能探测外部电压及测试持续的环路电阻
★带有图形的接收器用于指示信号的强弱以及电缆定位
★触地支架…… 配有色标，用于确定故障方位

　2273E 探测仪具有四种有源跟踪频率：577Hz，8KHz ，33KHz和133KHz，依据具体实际情况，可以单独或同时使用来补偿现场条件的变化，同时有两种无源跟踪频率50、60Hz和低频 信号（LF）（无需使用发射器）。发射器与接收器在每次开启时自动自检，显示电源能量。
　     这两部分都由高强度材料给予外在保护,能适应各种场合。

2273E光缆/电缆外皮故障及路由探测仪技术特点：



发射器	好处
四种可供选择频率	适用各种不同情况
同步信号	使接收器可对电缆进行定位
同时发出一个路由跟踪信号和一个故障定位音信号	接收器可对电缆进行故障定位，并进行电缆路由跟踪
带电压测定能力的欧姆表	探测远端接地和外皮是否完好
三种信号发射方式	在各种场合下具有可靠性
自动负载调整	自动负载调整
标准高输出的电平	标准高输出的电平
危险电压显示	警告操作者有危险情况
抗电压能力为240V	防止不利的危险因素



接收器	好处
峰值与反峰值	确定电缆位置
差分值	确定电缆走向
触模式按钮表述电缆深度	简捷，准确测量深度
测量电缆中信号电流	确定目标电缆
可视可听的电缆测定	在各种场合都能准确测量
数值显示故障大小	操作者可区别故障轻重
带耦合器插座	电缆对数识别
“扩展”功能	增加灵敏度
50/60Hz电力信号和低频(LF)信号	只用接收器可探测电缆
与2205/2206电子标志器定位仪相配使用	探测电子标识器的位置

2273E光缆/电缆外皮故障及路由探测仪性能参数：

接收器

频率
跟踪信号	有源：577Hz，8KHz，33KHz，133KHz 无源 电力信号－50/60Hz,可供用户选择,低频信号-22Hz
故障定位音信号	577Hz and 133KHz pulsed at 8Hz
深度	范围:0～4.5米 准度:±10% ±1-0～1.5米 ±15%-1.5米～4.5米
电源	6节碱性电池(AA)
电池寿命	60小时

发射器

输出功率
跟踪信号	577Hz，8KHz，33KHz，133KHz
故障信号	4/8Hz为外皮故障; 577Hz和33KHz为跟踪
音信号	577Hz and 133KHz pulsed at 8Hz
感应信号	133KHz
输出电压
故障点	30伏
跟踪点	30伏
音频点	正常:10伏 过常:30伏
输出功率	5瓦
保护电压	240V
电源	6节碱性电池(“C”)
电池寿命	正常:60小时 保护电压输出:20小时

2273E光缆/电缆外皮故障及路由探测仪物理特性：

尺寸
发射器	17.2cmH × 28.6cmW × 19.7cmD
接收器	64.8cmH × 9.5cmW × 27.3cmD
重量
发射器	2.4kg
接收器	1.8kg
毛重	9.3kg
环境要求
工作温度	－20℃ ～ 50℃
保存温度	－40℃ ～ 70℃
