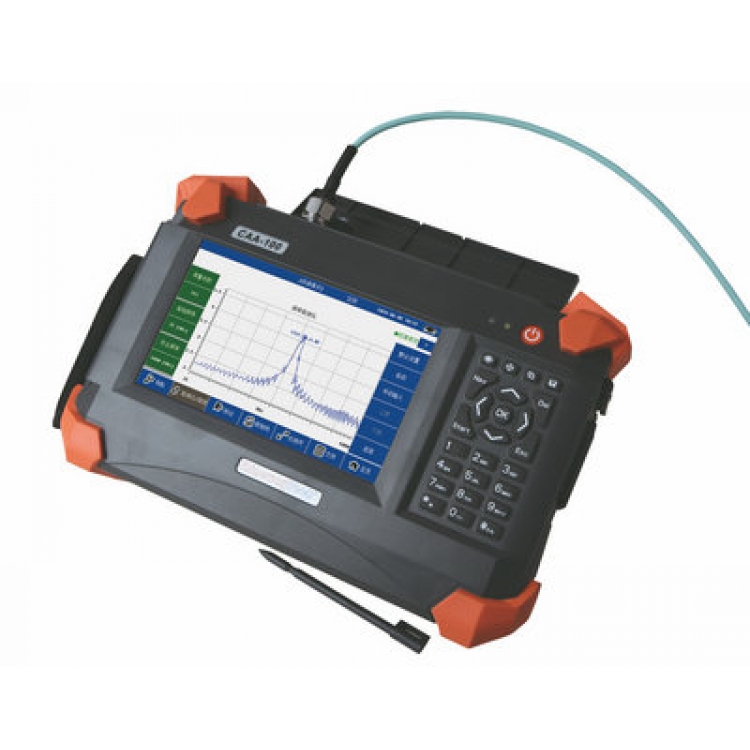

上一个：E7000L德力天馈线测试仪信维科技®CAA-100B天馈线测试仪能够测试基站天线和馈线的驻波比和匹配性及电缆损耗和长距离故障定位，能够快速评估传输线和天线系统的状况，加快新基站所需要的安装调试时间。CAA-100B系列25MHz~6GHz宽测试频率范围， 60dB大动态范围，多种选件功能广泛适用于2G/3G/4G/WiMAX等制式下测试。CAA-100系列采用7寸大触摸屏设计，8小时长续航时间。CAA-100系列是新一代无线网络建设、升级、维护的测量工具。
CAA-100B天馈线测试仪产品特点：
1MHz~6GHz，广泛适用于2G/3G/4G/WiMAX等制式下测试
60dB大动态范围
限制线/标志线/曲线运算等迹线智能判断功能
8小时长续航时间
7寸LCD彩色触摸大屏显示
强大的仪表文件批量编辑/删除/过滤等管理功能
CAA-100B天馈线测试仪产品功能：
1支持五种测量模式
支持故障距离回波损耗，故障距离驻波比，频率回波损耗，频率驻波比和电缆损耗五种测量模式，主界面设计美丽、用户操作便捷。
2可选配多种选件
USB式、高准度功率计探头既可以连接仪表实现对功率的测试和显示，又可以单独连接PC终端，实现测试结果显示和分析，极大地满足客户多方面需求。终端式功率计，通过式频谱功率计可直观清晰地对各种信号进行测量，满足不同层面客户的需求。
3测试曲线智能分析、判断
支持对测试曲线进行单段和多段限制线、标志线分析以及曲线运算分析，结果准确、清晰。
4便捷、准确的校准方式：单端口“T型”校准件
T型设计，单端口校准即可，便捷准确。且校准后扫描点数减少时不必重新校准，极大地方便了客户现场使用效率。
5回损/驻波比即时切换
可同时测试回波损耗和驻波比，并通过点击切换观察结果，大大提高工作效率。
6仪表可实现批量处理测试文件
仪表具有文件过滤功能，可轻松实现批量编辑、分析和保存测试文件，有效的提高效率。
7仪表支持现场校准电缆并获取电缆参数
用户可以手工输入电缆参数（传播速度；电缆损耗）或者选择已知的电缆类型，也可以在不知道电缆信息和参数时，使用手头现成电缆，利用系统自带的“电缆校准”工具得到准确的电缆参数。为现场测试提供便捷。
8支持手动设置频率和选择预设频率
用户可以根据测试需求进行“选择预设的信号标准”或者“自定义频率”。
9节能、人性化界面设计
采用低功耗设计，大容量可充电锂电池和AC适配器双路供电，8小时长工作时间，且可快捷键设置四种显示模式：普通、黑白、高亮和夜视，适用于不同外界环境下使用。具有便捷的背光管理，风扇管理，电源管理等功能，操作方便。
10功能强大的CAA Workbench上位机分析软件
CAA Workbench上位机分析软件介绍：
1.数据管理功能
和CAA-100B主机进行文件传输，包括从主机上传文件到工作站/下载文件至主机
和PC进行文件交互，包括打开本地文件/保存文件到本地
支持报告打印预览和打印，且可显示公司名称、测试参数、测量时间等信息
2.应用工具功能
Distance-To-Fault功能
转换成史密斯圆图功能
计算器
信号标准编辑
电缆参数编辑
3.数据分析功能
支持标志线
支持限制线
支持比例尺功能
支持驻波比和回波损耗格式转换
CAA-100B天馈线测试仪技术指标：
型号
CAA-100已停产
CAA-100B
频率范围
25~4000MHz
1~6000MHz
频率分辨率
100kHz
1kHz
频率准度
±25ppm
±2.5ppm
输出电平
0dBm （典型）
测量速度
3.5ms/点
测量点数
137,251,551,1103
抗干扰能力
频率
-5dBm
通道
+17dBm
方向性
42dB（校准后）
回波损耗
回波损耗范围
0~60dB
回波损耗分辨率
0.01dB
驻波比
驻波比范围
1~65
驻波比分辨率
0.01
电缆损耗
电缆损耗范围
0~30dB
电缆损耗分辨率
0.01dB
DTF
回波损耗范围
0~60dB
驻波比范围
1~65dB
距离范围
1500米
分辨率
1.5*10^8*Vp/(F2-F1)
Vp：电缆传播速度；F1，F2：起始和截止频率
测量点数
137,251,551,1103
通用指标
连接器类型
N型阴头
输入阻抗
50欧姆
显示器
7英寸电阻触摸屏，800*480分辨率
数据接口
1个USB Host接口，
1个USB Device接口，
1个10M/100M 自适应LAN口
存储空间
>2000条曲线
语言
中文，英文
内置电池
11.1V 7800Mah 锂充电电池
外部适配器
110~240 50~60Hz AC输入，16V 3.75A DC输出
工作温度
-10℃~ 50℃
保存温度
-40℃~ 70℃
相对湿度
0~85% (无结露)
重量
2.5kg（净重）
体积(长×宽×高)
290×175×75 mm
TPM模块（选件）---终端式射频功率计
频率范围
50~4000MHz
功率范围
-40~20 dBm
可承受功率
<23 dBm
测试准度
<= +/-0.3db (15~35℃)
<= +/-0.5dB( 0~50℃)
输入驻波比
<1.2
Burst宽度
1us~60ms
测试周期
15Hz
视频带宽
5MHz
脉冲宽度
200ns
时间分辨率
四档：0.1us,1us,15us,150us
调制信号峰均比
<12dB
CCDF测试范围
0.1% ~ 100%
CCDF测试准度
±3%
突发信号占空比
0.1% ~ 100%
供电方式
USB
工作温度
0℃ ~ 50℃
保存温度
-20℃ ~ 70℃
相对湿度
0~85% (无结露)
重量
0.3kg
体积(长×宽×高)
105(125)×45×35mm
抗震动特性
符合标准MIL-PRF-28800Fclass 3
电磁兼容特性
符合EMC标准GB/T 18268-2000
SPM模块（选件）---通过式频谱功率计
频率范围
400MHz ~ 4000MHz
回波损耗
0~23dB
输入功率
57dBm
输入驻波比
<1.1
插入损耗
≤0.1dB
方向性
≥30 dB(<3GHz)；≥28 dB(>3GHz)
工作模式
全扫宽/任意扫宽/零扫宽 三种工作模式可选
滤波器带宽
20M/300K 两档可选
扫频点数
支持551点
频率测量分辨率
100KHz
功率范围
10~57dBm
功率测量（零扫宽）参数
功率范围
均值 100mW~200W or 20~53dBm
峰值 100mW~500W or 20~57dBm
峰均比
<12dB
CCDF
0.1 ~ 100%
功率分辨率
±0.01 dBm
功率准度(零扫宽)
±0.5dB
突发信号测量参数
Burst宽度
30us ~ 100ms
采样率
300K/30K/5K三档可选
占空比
0.001-1
突发平均功率
100mW~200W or 20~53dBm
其它
上位机接口
USB/RS-232
射频接口
N型阴接口
供电方式
USB供电：5V，500mA
整机功耗
≤ 2W
工作温度
-20℃ 到 50℃
保存温度
-20℃ 到 70℃
