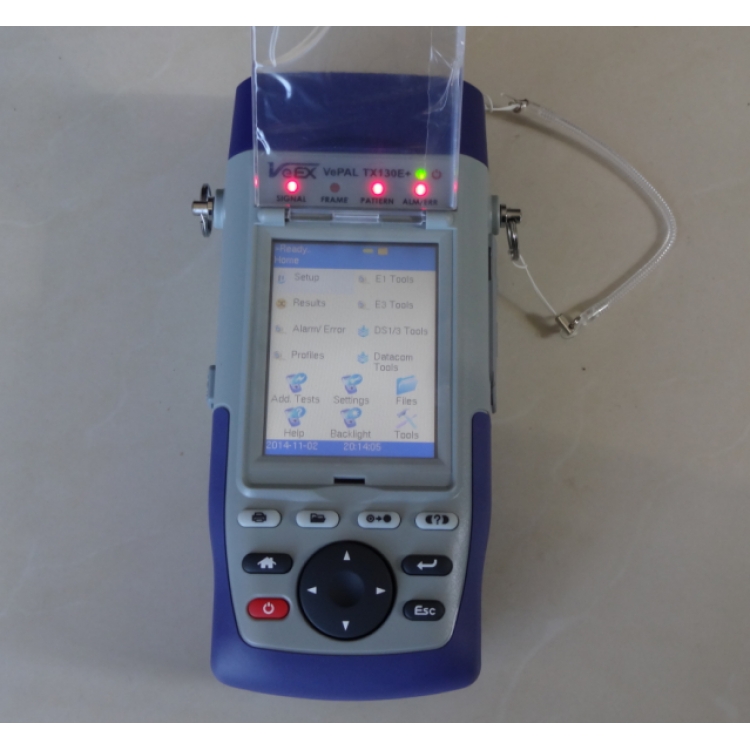

VePAL TX130E+以太网测试仪 (免运费)

VePAL TX130E+以太网测试仪已停产，欢迎选购升级款MTX-150或TX300S以太网测试仪。

如需维修VePAL TX130E+以太网测试仪您可以随时与我公司取得联系010-87669287.

TX130E+以太网测试仪简介

TX130E+测试仪一款多功能全业务测试仪，可提供多种网络的测试和验证。仪表配备了PDH/DSn，数据口和以太网测试接口选件，可以满足传统的ITU-T/ANSI测试需求,数据口测试功能可用于网络“V”型接口的测试，同样以太网测试功能可用于新一点的基于IP的网络测试。TX130/E+还配备了ISDN PRI和VF通道分析功能。 TX130+主要为现场工程技术人员设计的一款全业务手持式测试仪，操作方便，触摸屏以及内置大容量锂电池可以保证快速配置和测试，仪表还配备了自动配置功能，方便用户测试网络质量，降低运行商成本。

TX130E+以太网测试仪产品亮点 ：

· 测量结果以直观的图标表示
· 带有直观用户界面的高分辨率彩色触摸屏,适合在任何光线环 境下进行阅读
· 具有强大和灵活功能的外观坚固的手持式仪表,适用于当今复杂 的现场测试环境
· 是网络的现场工程师和网络安装维护技术人员的得力工具
· 通过仪表以太网口远端控制功能的应用,工程师可在远端快速 参与管理控制仪表测试和服务验证
· 通过用户自定义测试文件和阈值, 保证用户快速进入测试并保 证用户测试内容的一致性
· USB接口支持F TP文件的上传, 这保证了用户测试结果的快速 传送和存贮
· ReVeal™ PC 软件可对测试文件,测试结果,测试配置等进行管理,
并可形成测试报告
· 高容量,长寿命的内置锂电池,并可实时显示电量状况
· 先进的IP连通性测试:Ping,路由跟踪,ARP Wiz,VoIP,IPTV,WiFi,
网页浏览, FTP文件上传/下载.
· 使用PC机通过以太网控制接口可完成远端测试和测试
TX130E+以太网测试仪产品主要功能：
· 支持 E1, E3 bit 速率. 选项支持 DS1, DS3
· E1接口支持平衡120欧姆和非平衡75欧姆
· 双 DS1/E1 发送和接收，支持双向测试
· 支持 Nx64K 和 Nx56K 测试
· 双口 E3, DS3 接收测试
· DS1, E1 和 DS3, E3 脉冲波形分析
· 电平和频率测试
· 自动适应网络类型, bit 速率,线路编码,帧类型和测试图案
· Bit 错误和完整的 ITU 标准测试分析
· 错误和告警的产生以及分析
· 错误和告警的历史统计和事件列表
· 所有接口环回时延测试
· 发送时钟频率拉偏
· RS-449(422,423),X.21,V.35,V.36等接口速率测试
· DTE/DCE操作方式
· 10/100-T 以太网进行 BERT, 吞吐量, 环回和 RFC2544 测试
· 通过耳迈进行语音的插入/取出
· 语音频率/电平测试和 VF Tone 发送
· ISDN PRI (ANSI 和 ESTI) 呼叫设置
· 所有速率抖动分析和 E1, DS1 漂移分析
通用特性
尺寸： 210 x 100 x 55 mm (H x W x D) (8.25 x 3.75 x 2.25 in)
重量： 小于 1 kg
电池 ：大容量锂电池
交流适配器： 输入: 100-240 VAC, 50-60 Hz
             输出: 15VDC, 3.5A
工作温度： -10˚C to 50˚C (14˚F to 122˚F) 存储温度 -20˚C to 70˚C (-4˚F to 158˚F) 湿度 5％ to 95％ 非凝露
显示器 ：3.5”QVGA 320x240 真彩色触摸屏

保护： 1m (3 ft) 跌落保护
防水 ：可在雨中使用

接口： USB 2.0 , RJ45
RJ45：10/100T Ethernet
语言： 支持多国语言

PDH 特性
电接口
双 RJ45 (120 欧姆)
速率和线路编码
· 1,544Mbi t/s, AMI & B8Z S (选项)
· 2,048Mbi t/s, HDB3 &AM I BNC (75 欧姆)
速率和线路编码
· 2.048Mbi t/s, HDB3 & AM I
· 34. 368Mbit/s, HDB3
· 44.736Mbit/s,B3ZS (选项)
符合 ITU-G.703, G.823, G.824, G.772 和 ANSI T1.102
时钟恢复符合ITU-T G.703
接收灵敏度
2.048 Mbit/s( E1)

选件
1.544 Mbit/s ( DS1)

· 中断 :≤6dB ( 电缆损耗 )
· 测试 PMP):≤26dB(20dB阻抗, 6dB 电缆损耗)
· 桥接 :≤6dB(cable loss)
34.368 Mbit/s (E3);
· 中断:≤6dB(电缆损耗)

时钟同步
内部:± 3.5 ppm 稳定性符合ITU-T G.812
接收: 同步外接收时钟 外部参考时钟通过 SMA 连接器
· 时钟:1.544 MHz, 2,048 MHz (正弦波或TTL)
· 信号:1.544 Mbit/s (B8ZS), 2,048 Mbit/s (HDB3) Tx 频率拉偏:
· 拉偏 50 ppm， 每步进 0.1 ppm

功能

操作模式： 中断模式，测试模式，通过模式，桥接模式(DS1 & E1)
信号结构 ：2.048 Mbi t/s ( E1)
· 非成帧或成帧，CRC有效或无效。符合ITU-T G.704 (PCM30, PCM30C, PCM31, PCM31C)
· 测试信号N/M x 64 kbit/s 当 N=1 到 30 34.368 Mbi t/s (E3)
· 非成帧或成帧符合ITU-T G.751

选件

1.544 Mbit/s(DS1);
· 非成帧或成帧 SF (D4), ESF 符合 ANSI 和 Telcordia 标准
· 测试信号N x 64 kbit/s , N x 56 kbit/s N=1到24 44.736 Mbi t/s ( DS3)
· 非成帧或成帧 M13 和 C-奇偶比特

测试图案
可产生如下测试图案:
· PRBS: 211-1, 215-1, 220-1, 223-1, 231-1: 正常和倒置
· 固定码: 0000, 1111, 1010, 1000 and 1010
· 用户可自定义测试图案:用户定义24位

错误

插入
· 2.048 Mbit/s (E1): Code, FAS, CRC, EBIT, Bit errors
· 34.368 Mbit/s (E3): Code, FAS , 2M FAS , 2M, Bit errors
· 单次或连续 (1 x 10-3 to 5 x 10 )
选项

· 1.544 Mbit/s (DS1): Code,FAS, Bit, 帧 ,CRC
· 4 4.736 Mbit/s (DS3): Code, FAS ,MFAS, P/C-Parity, Bit errors
· 信号或连续率(1 x 10-3 to 5 x 10-3 )

测量
· 2.048 Mbit/s (E1): Code, FAS, CRC, EBIT, Bit errors
· 34.368 Mbit/s (E3): Code, FAS , 2M FAS , 2M, Bit errors
选项
· 1.544 Mbit/s (DS1): Code,FAS, Bit, 帧 ,CRC
· 4 4.736 Mbit/s (DS3): Code, FAS ,MFAS, P/C-Parity, Bit errors

警告

生成

· 2.048 Mbit/s (E1): LOS,AIS, LOF,RDI
· 34.368 Mbit/s (E3): LOS,AIS, LOF,RDI,2M LOF,2MR DI
· 模式 : 有效/无效 选项
· 1.544 Mbit/s (DS1): AI S, yellow, idle, LOS, LOF
· 44.736 Mbit/s (DS3): LOS, LOF, OOF, AIS, 奇偶性 测量
· 2.048 Mbit/s (E1): LOS,AIS,LOF,LOMF,RDI和LSS
· 34.368 Mbit/s (E3): LOS,AIS,LOF,RDI和LSS 选项(DS1, DS3)
· LOS ,AIS, LOF, OOF, yellow, idel, Parity和LSS

测量功能
测试结果
·错误计数,ES, ％ES, SES, ％SES, UAS, ％UAS, EFS, ％EFS, AS, ％AS,
·和所有事件的速率: 错误, 告警和指针事件性能分析测量根据:
· 符合ITU-T G.821:ES, EFS, SES and UAS with HRP 1％ to 100％
· 符合ITU-T G.826:EB, BBE, ES, EFS, SES, UAS HRP 1％ to 100％
· 在线测试(ISM):FAS, CRC or Code(DS1 or E1)
· 离线测试(OOS):比特误码(TSE)
· 符合ITU-T M.2100:ES, EFS, SES, UAS with HRP1％ to 100％
· 用户自定义阈值来维护(MTCE) 和桥接服务(BIS) 目标
· 符合ITU-T M.2100：ES, EFS, SES, BBE, SEP, UAS with HRP 1％ to 100％
· 用户自定义阈值来维护(MTCE) 和桥接服务(BIS) 目标.
通用功能和测量
自动设置 可使用在所有接口: 根据网络类型,比特率,线路码型,帧和测试图案。
频率测量
· 电口:Hz & bit/s in ppm
· 分辨率:1Hz
环回时延可使用在所有接口:
· 测量范围:1μS to 10 seconds
· 分辨率:±1μS or 1 U.I.
事件列表
日期和有计时标志的事件以表格格式体现
直方图可使用在所有接口:
· 显示错误和警报的时间
· 分辨率:秒,分,时,天
LED显示
· 信号,成帧,图案,错误或者警报
· 屏幕模拟LED灯显示 PDH&DSn 告警/错误,历史事件和环境

测量选项
脉冲波形分析
PDH
· 比特率: 2.048Mbit/s(E1) 和 34.368 Mbit/s(E3)
· 模式: 无插入
· 显示: 符合模板证明的脉冲波形
· 参量: 宽度,上升或下降时间
· 符合模板: G.703DS3/1 (T-Carrier)
· 比特率: 1.544 Mbit/s(DS1) and 44.736 Mbit/s(DS3)
· 符合模板:G.703, ANSI T1.102, T1.403, T1.404

数据通信特性
屏幕模拟LED灯
· RS-232/V.24:RD,TD,RT,ST,TT,STC,RTS,DSR,DTR,R,RI,RL,LL,TM
· RS-449/V.36:RD,SD,RT,ST,TT,CS,RS,DM,TR,RR,IC,RL,LL,TM
· V.35:RD,SD,SCR,SCT,SCTE,CTS,RTS,DSR,DTR,R,CI,RL,LL,TM,RI
· X.21: R, T, S, X, I, C
接口通过适配器
· RS-449(422和423), X.21, RS-232, V.35, 和 V.36 系列适配器

模式
· 所有接口都有DTE, DCE仿真
· 服务传输测试双向数据 (V.35, X.21, RS-232/V.24, V.36/RS-449)

测量
· ITU-T G.821 分析, 错误类型报告
· 块错误错误插入
· 比特错误: 信号,计数和速率(1E-3 到 1E-9)
· 块错误
异步操作
· 奇偶选择: 奇, 偶 和 无
· 数据bits: 5, 6, 7, or 8 bits
· 停止bits: 1, 1.5, or 2 bits
· 同带信号传输或频带外码流控制
发送时钟源
· 内部时钟  · 接收时钟

以太网特性
以太网电口
信号 10/100 Base-T 口   RJ-45 连接器   符合IEEE 802.3
以太性 自适应半双工和全双工 流量控制
操作模式
中断 监测 通过 环回
流量发生
IEEE 802.3 和以太网 II (DIX) 帧 可以配置MAC,以太网类型，VLAN,MPLS和IP 可以按照恒定,斜率和突发等数据流模式设定带宽利用率,支持巨大帧 可以按照固定,多种和随机模式设定帧长
可以通过VLAN优先级区域,MPLS CoS区域和 IP TOS/DSCP 区域设定数据 流的优先等级
高达3 VLAN 和 MPLS 标签可以加入每一个用户所设定的流量中
RFC2544 基准测试
在自动测试中可以设定限值和传输带宽 流量,时延,丢包和背对背帧测试可设帧长：64,128,256,512,1024,1280和1518字节,2个用户自定义
比特码率测试
测试码型:PRBS 231-1 , PRBS 2 23-1, PRBS 2 20-1, PRBS 215-1 , PRBS 211-1 ,CSPAT (仅Layer 1), CRPAT(仅Layer 1),支持正常和翻转码型 误码注入：Bit,CRC,标记,IP效验支持带固定帧长的可配置数据流
吞吐量测试

可对测试信号的MAC，VLAN，MPLS以及IP帧头进行设置，并可设置 每个数据流不同带宽的流量及帧长度进行测试。
智能环回
Layer 1 环回: 可环回所有流量
Layer 2 和 Layer 3环回:可环回所有接收的单播流量和过滤多播 流量和广播流量。
主要测量
错误测量:比特,CRC,标记,IP 校验,jabber帧,runt帧,碰撞,迟到碰撞

告警检测:信号丢失,数据匹配丢失,业务中断 帧/包统计多点传送,广播,单点传送,中止帧,帧长分布,帧时延变化

订货信息
Z04-00-009P： VePAL TX130E 手持式 PDH/Datacom/以太 网测试仪
接口/测试选项
499-05-142 ：2Mbit/s 脉冲波形分析
499-05-143： 双口 DS1 (1.5Mbit/s)
499-05-144： 1.5Mbit/s 脉冲波形分析
499-05-145 ：DS3 (45Mbit/s)测试(双收)
499-05-146： DS3 (45Mbit/s)脉冲波形分析
499-05-147： E3 (34Mbit/s)测试(双收)
499-05-148 ：E3 (34Mbit/s)脉冲波形分析
499-05-149 ：DS1/E1 抖动分析
499-05-150 ：DS1 漂移分析
499-05-152： DS3/E3 抖动分析
499-05-153 ：10/100-T以太网误码,吞吐量,RFC2544测试
499-05-154： 10/100/1000-T以太网误码,吞吐量,RFC2544测试
Z66-00-040P ：数据口 (X.21,V.35,V.24等)测试软件
Z88-00-008G： ISDN PRI (ANSI,ETSI)测试软件
Z88-00-009G ：VF测试软件
附加选项
499-05-001 ：网页浏览 (需先进IP功能选项)
499-05-002： NetWiz
499-05-003： 远端控制
499-05-008： IPTV
Z33-00-001： VOIP
Z88-00-001G ：WiFi Wiz, incl. USB WiFi 适配器 Z88-00-001P VoIP , incl. VoIP USB 适配器 Z88-00-005G ：先进IP功能
参考附件
A02-00-001G： 汽车充电器
F02-00-009G： RJ48 to 3-Pin Banana 测试电缆, 2 m
F02-00-010G ：BNC to BNC 测试电缆, 2 m
F02-00-013G： DVI-I/D (Male) 到 V.24/RS232 DB-25pin (Female)-DCE 电缆
F02-00-014G ：DVI-I/D (Male) 到 V.24/RS232 DB-25pin (Male)-DTE 电缆
F02-00-015G ：DVI-I/D (Male) 到 V.36/RS449 DB-37 (Female)-DCE 电缆
F02-00-016G： DVI-I/D (Male) 到 V.36/RS449 DB-37 (Male)-DTE 电缆
F02-00-017G ：DVI-I/D (Male) 到 V.35 M34 (Female)-DCE 电缆

F02-00-018G ：DVI-I/D (Male) 到 V.35 M34 (Male)-DTE 电缆

F02-00-019G ：DVI-I/D (Male) 到 V.11/X.21 DB-15pin(Female)-DCE 电缆
F02-00-020G： DVI-I/D (Male) 到 V.11/X.21 DB-15pin (Male)-DTE 电缆
Z77-00-006G： 触摸笔
替代项目
405-02-001G ：屏幕保护板 A01-00-001G AC 适配器 B02-03-002G 电池
C01-00-001G ：仪表包 (基本型)
F02-00-001G ：以太网电缆 RJ45 to RJ45 2 m (6 ft)
