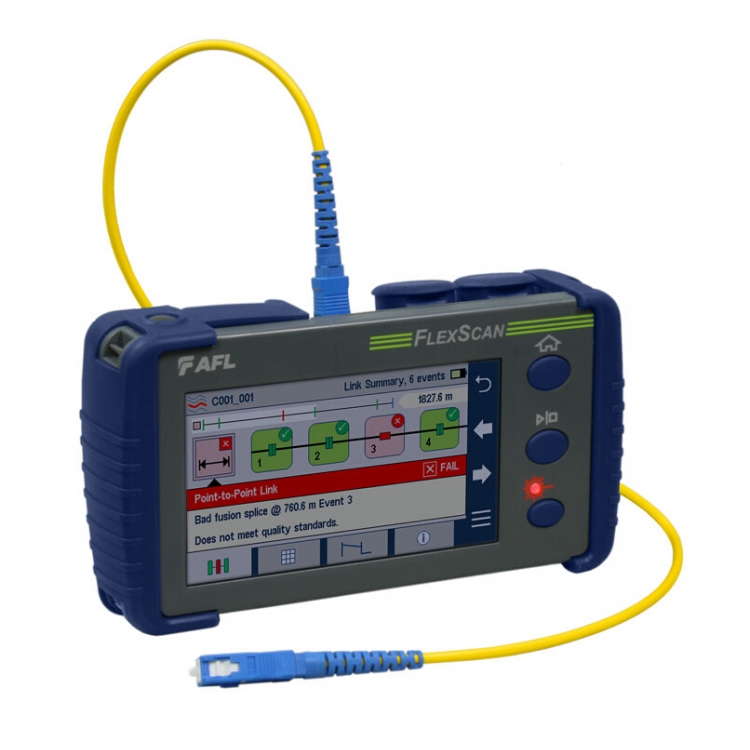

FS200-100罗意斯光时域反射仪

FlexScan OTDR 使网络新手快速地、可靠地定位光网络故障。使用FlexScan 的新的SmartAuto 模式，多次OTDR 扫描可以快速和准确地检测、定位、确认和测量网络

故障。FlexScan 自动实现测试设置，缩短测试时间，简化结果分析过程，提高效率，降低测试成本。 测试的数

据可以保存在内部或外部存储中。内部存储的数据可以通过USB、蓝牙、或WiFi获取。

FlexScan 可配置光纤显微镜、光源、光功率计和可视故障定位仪，提供解决方案，以保证工程人员拥有

故障定位和解决工具。 FlexScan 为现场工作而设计，结实、耐用、轻便、功能强大， 并且可灵活配置。

FS200-100罗意斯光时域反射仪功能特点

• 快速、准确地 SmartAuto 网络分析和故障定位

• 简单易懂的LinkMap 结果，通过/失败指示

• 1550 nm 型号支持低成本的故障解决方案

• 1310/1550 nm 型号支持网络性能分析

• 警示使用者连接的光纤带光和不好的光纤连接

• 可内置的光源、光功率计、和可视故障定位仪

• 蓝牙和Wi-Fi 通讯

• 可与FOCIS Flex 一起使用，检测连接头

• 结实、轻便、手持， 便于现场使用

• 宽大、明亮的触摸屏， 室内室外清晰显示

• 内部/外部存储，通过USB, 蓝牙, 或 Wi-Fi连接

• 12 小时 电池连续操作时间



FS200-100罗意斯光时域反射仪应用

• 光网络安装、故障排查、和网络维护

• OTDR 测试， 及插入损耗和光功率检测

• 定位违反工业标准或用户定义的通过/失败阀值

的故障点

• 直观可见机柜中或熔接槽里的宏弯或断点



FS200-100罗意斯光时域反射仪技术指标

OTDR
发光类型	激光
安全级别	级别 1 FDA 21 CFR 1040.10 和 1040.11, IEC 60825-1: 2007-03
光纤类型	单模
波长	FS200-50: 1510 ±20 nm FS200-100: 1310/1550 ±20 nm
波长误差	±20 nm
动态范围(SNR=1) b	32/30 dB @1310/1550 nm
事件盲区	0.8 m
衰减盲区	3.6 m
脉冲宽度	3, 5, 10, 20, 30, 50, 100, 200, 300, 500 ns; 1, 2, 3, 10 µs
范围设置	250 m -  240 km
数据采样点	2,300,000，  5 cm数据间隔采样
数据间隔	16 m
群折射率(GIR)	1.4000 - 1.7000
距离不确定度(m)	±(1 + 0.005% x 距离  + 数据点间隔)
线性度	±0.05 dB/dB
曲线文件格式	Telcordia SR-4731 Issue 2
曲线文件介质	4 GB 内部存储(>1000 曲线); 外部  USB 盘
数据到PC 传送	USB 线 或 蓝牙 或Wi-Fi (可选)
标准 OTDR工作模式	SmartAuto, 实时
显示方式	LinkMap 总结， LinkMap 事件，曲线
数据更新时间	4 Hz
在线光纤保护	安全输入光功率 ≤ +3 dBm，波长范围 1260 - 1675 nm
在线光纤检测	报告在线光纤，输入光功率  ≥ -35 dBm， 波长范围1260 - 1675 nm



常规
尺寸 (带保护套)	86 x 160 x 43 mm
重量	0.4 kg
工作温度	-10 °C - +50 °C, 0 - 95 % RH (非冷凝)
存储温度	-40 °C - +70 °C, 0 - 95 % RH (非冷凝)
电源	可充电锂电池或 or AC 适配器
电池寿命	>12 小时, Telcordia 测试标准
显示	彩色触摸屏，4.3英寸， LCD, 480x272 backlit
USB 接口	1 主口; 1 micro-USB 功能口
蓝牙 (可选 )	兼容Windows PC, Apple iOS, Android
WiFi (可选)	IEEE 802.11 / WLAN



可视故障定位仪(VFL)
发光类型	可见红激光  650 ±20 nm
安全级别	级别 II FDA 21 CFR 1040.10 和 1040.11, IEC 60825-1: 2007-03
输出功率	0.8 mW 单模光纤
模式	CW, 2 Hz 闪光



光源 (可选)
发光类型	激光
安全级别	级别I, FDA 21 CFR 1040.10 和1040.11, IEC 60825-1: 2007-03
光纤类型	单模
波长	FS200-50: 1510 ±20 nm FS200-100: 1310/1550 ±20 nm
光谱宽度 (FWHM)	5 nm (大)
内部调制	270 Hz, 330 Hz, 1 kHz, 2 kHz, CW, Wave ID
Wave ID (1-3 wavelengths)	和 AFL OPM/OLS兼容
输出功率稳定度	≤ ±0.1 dB (15 分); ≤ ±0.15 dB (8 小时)
输出功率	-3 dBm ±1.5 dB



光功率计 (可选)
校准波长	1310, 1490, 1550, 1625, 1650 nm
检测器类型	InGaAs, 2 mm直径
测试范围	+23  - -50 dBm
音频检测范围	+3 - -35 dBm
Wave ID 范围	+3 - -35 dBm
准确度	±0.25 dB
分辨率	0.01 dB
测量单位	dB, dBm or Watts (nW, µW, mW)
