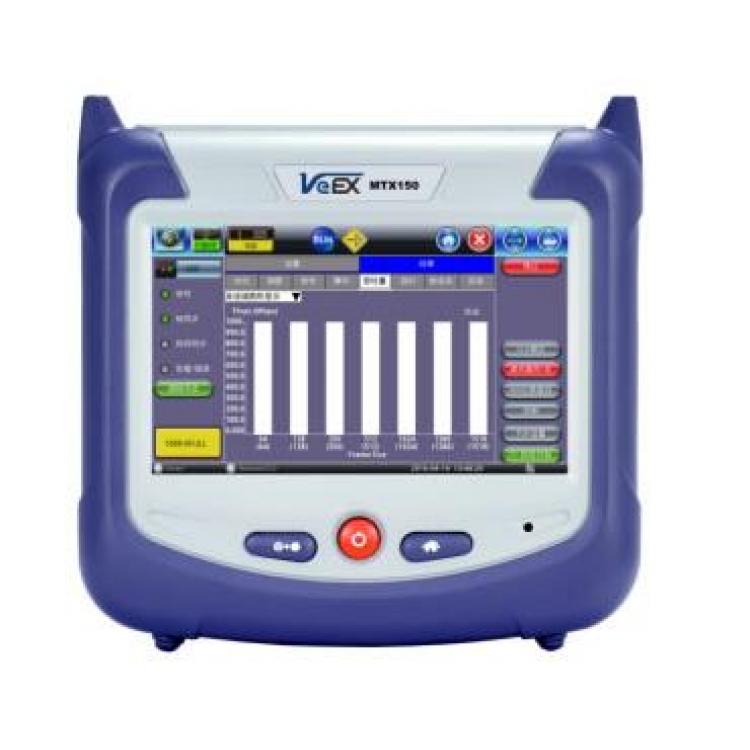

MTX150以太网测试仪

MTX150综合接入网测试仪产品描述
MTX150是一款全业务的综合接入网测试仪，包含了主流的接入测试功能，集SDH/PDH、以太网、DATACOM、SyncE/IEEE 1588v2等多种测试功能于一体，且结构小巧，便于携带，是接入网、移动回程、政企客户维护的工具。
MTX150综合接入网测试仪产品特点

直观图形化操作界面，坚固，手持式设计，适用于复杂的现场测试环境

对现场工程师或技术人员安装和维护SDH传输网以及下一代移动回程网络测试过程进行了优化

灵活的软件平台允许同时运行多个测试应用

通过WiFi，蓝牙连接仪表可方便进行后台应用系统和用工量的管理

高分辨率5英寸彩色高亮TFT触摸显示屏可以方便在强光度下操控仪表

ReVeal™ PC软件可以用于仪表软件维护，管理仪表测试配置，处理测试结果以及产生测试报告

高容量锂离子电池，可长时间持续工作

可以通过10/100/1000base-T接口，WiFi，蓝牙或3G卡进行结果处理



MTX150综合接入网测试仪功能介绍
SDH/PDH测试功能

E1，E3，DS1，DS3和E4（选件）的PDH测试

平衡（120Ω）和非平衡（75Ω）的 E1接口

为双向测试应用的双E1接收

E1 和 N/M x64 kbit/s测试

具有Sa bit发生的PDH分析

E1，E3 和 DS3的脉冲波形分析

STM-1（155M），STM-4(622M)和STM-16（2.5G）的SDH测试

指标E1和STM-1o的抖动和漂移测试

光功率，电平和频率测试

图形设置网络类型，比特速率，线路码型，帧结构和测试图案

净负荷映射装载和级联符合ITU-T G.707 标准

错误和告警的产生和分析

路径轨迹产生和分析

G.783指针测试和分析

APS自动保护开关/服务中断测试

直方图错误和告警统计分析

所有接口和有效载荷映射环路时延测试

发送频率拉偏和接收同步时钟

SOH/POH测试和解码

ISDN PRI (ANSI 和 ESTI) 呼叫设置

以太网/光纤通道测试功能

支持2个10/100/1000Base-T以太网接口

支持2个1000Base-X & 100FX以太网光接口

支持BERT，吞吐量，环回测试

支持RFC2544标准测试

支持V-SAM（Y.1564）测试

支持OAM（IEEE 802.3ah，IEEE 802.1ag，ITU-T Y.1731）

支持1/2/4G的Fiber Channel测试，包括RFC2544测试

数据口测试功能(V.35等数据口)

RS-449（422，423），X.21，V.35，V.36等接口速率测试

DTE / DCE操作方式

误码和告警插入和分析

符合ITU-T的误码分析性能

SyncE/IEEE 1588v2

为同步传送网络提供整体解决方案

支持IEEE 1588v2 / PTP和SyncE / ITU-T G.8261 标准

Master 和Slave时钟仿真

IEEE 1588v2/PTP 协议测试和解码

IEEE 1588v2/PTP PDV 分析

可以从SyncE 或PTP中恢复时钟，并通过E1或DS1接口输出

支持SyncE或1588v2/PTP漂移测试，且可以恢复Slave时钟

支持ESMC SSM 产生，测试和解码

利用同步时钟同时进行PDH/DSn & 以太网测试



PDH/DSn 应用

MTX150可以提供PDH测试功能，速率从140 Mbps（E4），34 Mbps（E3），8 Mbps（E2），2 Mbps，到N / M×64 kbps，以及45 Mbps（DS3），1.5 Mbps（DS1），到N / M×56 kbps。其他的测试功能包括同时显示多个G.821，G.826，M.2100结果，脉冲模板分析和环路时延测试。测试速率也包含虚容器的E1，E3和E4净荷的映射和去映射，以及TU-11，TU-12，TU-3, STS - 1和AU-4的开销测试，该功能非常适合测试混合PDH/SDH和DSN／SONET网络。

PDH/DSn 性能

自动配置

当接收到的信号未知时，自动配置功能可以让仪表配置简单，该功能可以让初测者快速地执行测试。



Multi-BERT功能

Multi-BERT功能可以在一个顺序的BER测试中自动生成不同的测试码样，这样可以快速的提供和维护DS1链路业务服务。某种测试码样可以帮助识别和测试某些特定的问题或状态，自定义测试序列的特定测试码样和定时项可以指定特定的测试环境，譬如检查线路编码、帧类型、时钟恢复等设置是否合适。



脉冲模板分析

PDH信号的脉冲模板的频繁失败是由接口、电缆过长、阻抗不匹配，或者劣质的发送端导致的。在这些情况下，G.703脉冲模板测试在相关的问题处理方面非常实用。

直观的测试结果

综述屏可以快速报告信号的状态和典型错误和含有易读的通过/失败显示功能的告警参数。

强大的直方图测试

以1s的分辨率来同时显示已见的测试结果可以方便告警和错误的修正。

DS1 环回命令

高级的DS1环回命令可以通过在指定的网元中激活自动环回的方式让用户单端测试DS1链路。



ISDN测试功能

ISDN选项提供了很多有用的功能项，这些功能项可以对DS1或E1 PRI线路进行测试和故障排除，譬如SIP中继业务。在TE/NT或测试模式下，仪表可以设置并接收含有用户自定义参数（呼叫控制协议，被叫号码以及相关的参数）的ISDN呼叫。

协议功能特征主要包括详细信令统计，消息测试和解码，和完整的结果。有了这些功能，可以任意对国际和国内ISDN协议以及其他接入协议进行分析。

VF测试

音频（VF）测试选件是一个基本的安装，验证语音线路和故障排除的诊断工具，通过在已选择子信道插入/测试用户定义的频率和电平的音调来进行数模转换的测试。

麦克风/耳机插孔可以通过选择实习来进行讲听测试，且在PDH/DSn和SDH/SONET接口速率拥有强大的VF解码功能。

抖动和漂移测试

同步网络中的数据完整性在很大程度上取决于时钟和数据信号的相位稳定性。根据ITU-T G.810规范，当不需要的相位调制频率大于10赫兹是，长期抖动视为存在。当频率低于10赫兹，这个不需要的调制就成为漂移。在SDH / SONET网络中，抖动累积在很大程度上会会降低网络性能，因此一些组件和网络有必要作为一个整体进行测试，以确定有规律的抖动，并确保整个网络处于一个优的质量水平。

抖动测试标准

通过测试接收信号(E1, E3, STM-1o和 DS1, DS3, OC-3)的恢复时钟，并依照ITU-T 0.171/0.172 和 Telcordia GR-499/253标准来衡量输出的抖动性能。



测试时长在推荐的标准中没有明确定义，推荐测试时长为1分钟，单位为一个单位间隔（UI），大的峰峰值抖动时重要的参数，因为大值直接影响网络性能，并导致错误。这时，抖动定义为10Hz以上的相位变化，接收信号必须使用滤波器才可以测试，用户根据要求，需要在宽频滤波器和高频滤波器进行选择。

漂移测试标准

漂移测试需要外接一个接收参考时钟，而抖动通常是从接收的数据信号中提取时钟来进行测试的，漂移测试中外接参考时钟输入可接收1.5 MHz和2 MHz的时钟信号，包括64 kbps, 1.544 Mbps and 2.048 Mbps信号。

测量输入信号（E1，E3，STM-1o和DS1，DS3，OC-3）是，外接时钟信号作为参考时钟，得到时间间隔误差不像抖动测试结果中的时间间隔为单位，TIE的时间单位是以时间值来显示的（ns）。

MTIE (时间间隔误差)结果是从测试以来，测试的峰峰TIE值来显示的。

SDH/SONET 测试应用

SDH / SONET和PDH / DSn网络的安装、调试、测试和维护得益于测试界面的直观和功能强大的特点， SDH信号在复用过程中常常受到各种损伤的影响，因此定义为异常或缺陷类型并隔离的网络元素或信号路径造成的问题是至关重要。快速的故障排除和传输问题的综合分析可以使用侵入式的，非侵入式以及测试测试模式。新手用户可非常方便的使用自动配置和支路扫描测试模式，而有经验的用户可以使用系列的高级功能，如开销测试和字节控制，指针测试序列，通道踪迹生成，级联测试等。

离线业务测试

应用包括：

BERT测试、支路映射和去映射、通道/段踪迹生成、业务验收(M.2100) 、脉冲模板分析 (E1/E3/DS1/DS3) 、复用测试、环路时延、指针测试序列、抖动生成, MTJ, JTF

在线业务测试

应用包括：

光功率和频率测试、支路扫描、性能分析符合G.826, G.828, G.829, M.2101 、指针分析和产生、APS测试、

级联检测、开销字节控制和解码、抖动和漂移测试



以太网应用

电信级以太网应用



可靠性，可扩展性和服务质量是以太网转为电信级以太网必须符合的指标。随着标准化的RFC2544，Y.1564服务开通测试方法和以太网OAM，MPLS和VLAN支持发布，MTX150拥有这些必须测试的功能，并确保端到端的电信级以太网服务的验证。

移动回程业务应用

随着3G和4G LTE网络的推出，以及高带宽服务日益增长的需求，移动以太网回程业务也在加速部署。对于运营商来说，从高度可靠的传统的TDM网络到分组业务的过渡，网络性能的评估是一个关键步骤。MTX150可以提供所有业务主要性能指标的测试，如带宽，时延，抖动，这样就可以方便快速地测量和评估要部署的业务。

三重播放业务应用

MTX150可以为三重播放业务的验证提供非常完美的测试方案。另外支持IPTV，VoIP，WiFi和数据测试功能，进而奠定了MTX150在三网合一的重要地位。

RFC2544标准测试

RFC2544标准的自动测试包支持所有推荐的帧长度，以及用户可自定义的帧长和全线速配置。通过远端环回方式或者P2P对等方式（对称方式或非对称方式）进行RFC2544测试，配置门限可以准确SLA测试和验证。自动测试支持吞吐量，时延，帧丢失，背靠背化测试

高级SLA 模式

该测试功能将功能强大的多数据流吞吐量测试功能和RFC2544工业测试标准相结合来进行SLA验证。使用该测试功能，业务提供商在可以QoS评估时进行SLA服务等级验证。通过配置一个基本的测试流和高可到7

对等测试: 对称测试或者非对称数据流产生

从单一设备进行远程控制，一端测试结果有效



个背景数据流，且支持独立的帧长，带宽和重要QoS等级。现在可以同时进行不一样的业务应用测试。高级的RFC2544 SLA模式提供每个被测数据流业务的详细参数，可以以快速和自动化的方式提供有效的高质量的评定。

附加测试功能

配置文件: 保存和重新加载测试配置文件

抓屏功能: 以 .bmp格式存储抓屏图片

远程控制: VNC或者通过ReVeal RXTS PC 软件

结果保存: 内置SD 卡860MB (大约可以保存 1000 个测试结果)

报告产生: 测试结果可生成pdf格式的报告

可通过USB, web 浏览器, FTP, ReVeal RXTS 软件输出测试结果

高级存储功能: 签字板

通用指标

尺寸：150 x 150 x70 mm (W x H x D)

重量：小于1.5 kg

电池： 内置锂电池10Ah 10.8VDC

AC电源适配器输入：100-240VAC,50-60Hz 输出12VDC, 1.5A

操作温度：0℃ 到45℃

储藏温度：-20℃到70℃

湿度：5% 到 95% 非凝结

显示屏：5” 真彩触摸屏

坚固性：1 m 跌落混凝土完好

接口：MicroUSB接口, 蓝牙 2.0 (选件)

语言：多国语言支持

系统内存：1G

RAM:8G SD卡
