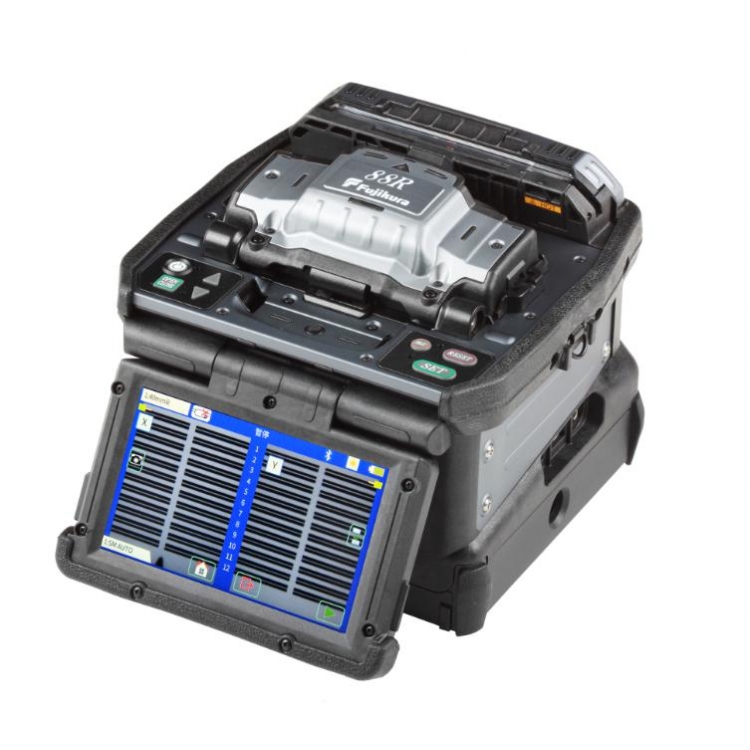

88R12藤仓带状光纤熔接机

藤仓88R12带状光纤熔接机产品特点
*12芯带状光纤熔接机
*利用放电过程中光纤表面的张力作用减小光纤偏移
*可以在施工现场进行更换的备用12芯光纤V型槽
*可以兼容12芯带状光纤的光纤夹具
*人性化的多功能携带箱
*可蓝牙无线连接CT50光纤切割刀和RS02/03带状光纤热剥除钳
*BTR-15大容量锂电池6380mAh，满电状态下可以熔接加热165次
*5英寸彩色液晶触摸屏
*内置教学视频和PDF操作手册

藤仓88R12带状光纤熔接机技术参数

光纤对准方式		利用光纤熔接过程中表面张力作用进行包层对准
适用光纤芯数		单芯, 2, 4, 5, 6, 8, 10, 12
适用光纤类型	光纤类型	单模光纤
		多模光纤
	包层直径	约为125μm
适用涂覆层	光纤夹具	涂覆层形状：参考夹具类型
		切割长度：10mm
光纤熔接效果	熔接损耗	ITU-T G.652：平均0.05dB
		ITU-T G.651：平均0.02dB
		ITU-T G.653：平均0.08dB
		ITU-T G.655：平均0.08dB
		ITU-T G.657：平均0.05dB
	熔接时间	SM FAST模式：平均14~15秒
		SM AUTO模式：平均19~20秒
适用热缩套管	热缩套管类型	加热收缩型套管
	热缩套管长度	66mm
	热缩套管直径	加热前6.0mm
热缩套管加热效果	加热时间	40mm FP-05模式：约为38~40秒
		40mm FP-04T模式：约为17~19秒
		Single 40mm模式：约为14~16秒
		Single 60mm模式：约为13~15秒
光纤拉力测试		约为2.0N
电极棒寿命		约为1,500次熔接
外观属性	尺寸W	约为170mm（不包括突出部）
	尺寸D	约为173mm（不包括突出部）
	尺寸H	约为150mm（不包括突出部）
	重量	约为2.6kg（含电池）
环境适应能力	温度	使用环境：-10~50℃
		存储环境：-40~80℃
	湿度	使用环境：0~95%RH不结露
		存储环境：0~95%RH不结露
	海拔	3,700m
交流适配器	输入	交流100~240V, 50/60Hz，1.5A
电池	类型	可充电锂电池
	输出	约为直流14.4V / 6,380mAh
	容量	约为165次熔接和加热循环
	温度	充电环境：0~30℃
		存储环境：-20~30℃
	电池寿命	约为500次充电循环
显示	液晶显示器	5英寸TFT彩色触摸屏
	放大倍数	约为20倍：12芯带状光纤，60倍：单芯光纤
照明	V形槽	LED灯
接口	PC连接	USB2.0 Mini-B，支持因特网联网远程升级
	电源输出	USB2.0 Type A 约为DC5V / 500mA
	带状光纤热剥除钳	Mini DIN 6pin 直流12V，1A
	无线通信	Bluetooth 4.1 LE
数据存储	熔接模式	100个熔接模式
	加热模式	30个加热模式
	熔接结果	20,000个熔接结果
	熔接影像	100个影像
三防性能	防震	76cm高度六方向的自由坠落
	防雨	降水量在10mm/hr的情况下10分钟
	防尘	暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒）


藤仓88R12带状光纤熔接机配置清单

主机及附件
说明	型号	数量
熔接机主机	88R12	1台
电池	BTR-15	1块
交流适配器	ADC-20	1个
交流电源线	ACC-17	1根
光纤切割刀	CT50	1把
带状光纤热剥除钳	RS02	1把
光纤夹具	FH-70-XX	2对
备用12芯光纤V型槽	VG12-01	1副
备用电极棒（在备用V型槽上）	ELCT2-16B	1对
酒精泵	AP-02	1个
内六角螺丝刀	HEX-01	1把
V型槽清洁刷	VCB-01	1把
USB数据线	USB-01	1根
快速指导手册	QRG-03	1份
携带箱/工作台	CC-39	1个
左侧工作托盘	WT-09L	1个
右侧工作托盘	WT-09R	1个
工作托盘冷却架	JP-09	1个
三脚架螺丝	TS-03	2个
携带箱背带	ST-03	1根
熔接机背带	ST-02	1根




藤仓88R12带状光纤熔接机可选配件
说明	型号	备注
光纤夹具	FH-70-250	直径250μm的涂覆层
	FH-70-900	直径900μm的涂覆层
	FH-70-2	2芯带状光纤
	FH-70-4	4芯带状光纤
	FH-70-8	8芯带状光纤
	FH-70-12	12芯带状光纤
	FH-70-12PC	对应12芯带状光纤转换间距
	FH-FC-20	2mm直径尾纤
	FH-FC-30	3mm直径尾纤
	FH-60-LT900	900μm松套管光纤
直流适配器	DCA-03
直流电源线	DCC-20	用于和汽车点烟器连接
	DCC-21	用于和汽车电池连接
