RXT-1200综合网络测试仪 RXT-6200 100GE测试模块

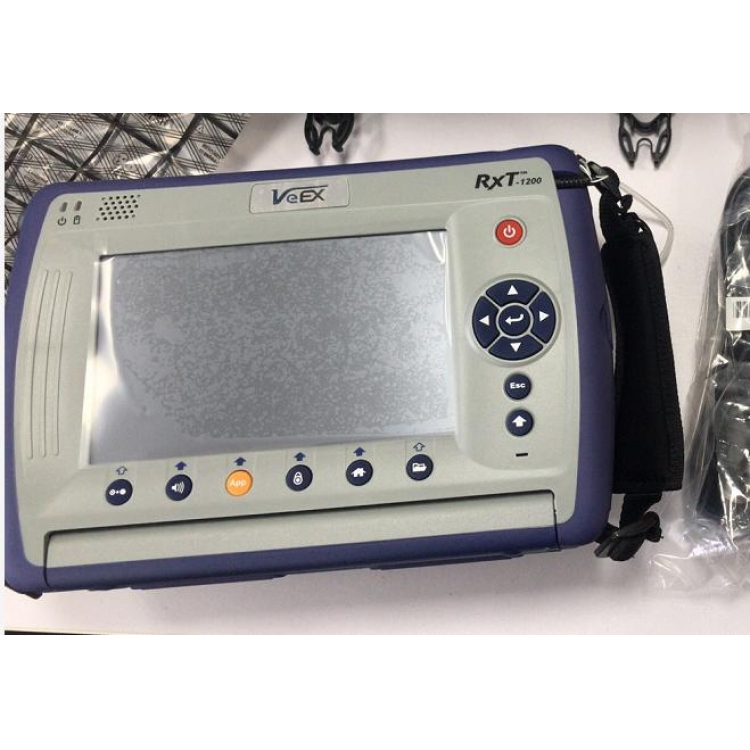

RXT-1200多功能测试平台

台用于5G前传，传输网，电信级以太网，移动回传网络以及传统网络测试的新一代模块化

RXT-6200 100G模块支持双端口的FE/GE,10GE, 40GE,25GE/50GE, 100GE, OTU1,OTU2, OTU3和OTU4，eCPRI和CPRI测试的接口。其灵活便捷的软硬件体系结构配置，可以满足不同用户的特定需求，从E1到 100G的高速传输网络。7寸触摸屏，带电池重量仅为2.8Kg.



RXT-6200 100G测试模块亮点

• CFP4/QSFP28接口用于50GE/100GE和OTU4应用测试

• QSFP+接口用于40GE,OTU3,STL256.4应用测试

• SFP+/SFP28接口用于10GE,25GE/eCPRI/CPRI/FC

  GE/STM-1/4/16/64以及OTU1/2/1e/2e/flex应用测试

• RJ45接口用于10/100/1000Base-T应用测试

• 外接时钟接口

• 155ppm时钟频率调整范围

  OTN测试

• OTU1/2/1e/2e/flex、OTU3和OTU4速率的 OTN测试

• 完整的多级映射/复用，包括以太网，SDH、SONET，PDH/DSn等净荷

• 基于OTN, ODU0和ODUflex以太网测试

• APS业务中断测试

• 级联监测

• 开销监测和字节解码

• 开销透传和线路透传监测模式

• 直方图分析



  以太网测试

• 1/2/3/4层的BERT和吞吐量测试

• 业务中断测试

• RFC2544 测试/VSAM(Y.1564)测试

• 100GE多数据流产生可支持32个单独数据流

• IPv4 和IPv6 数据流产生

• 支持Q-in-Q (VLAN堆栈)和多层MPLS标签设置

• 智能环回模式，抓包及解码功能

• MAC洪泛和VLAN洪泛



  SDH测试

• STM-0/1/4/16/64/256.4 BERT测试

• 开销监测/产生，时延测试，APS自动保护倒换



  CFP4/QSFP+/QSFP28

• 光通道BERT测试

• PCS层测试且支持SKEW产生和监测

• 发送和接收光功率测试

• 模块状态显示

  测试接口，数据速率，净荷，传输协议和性能请参阅单独测试模块的具体功能



  测试接口



  光口

  CFP4模块（单端口）

• OTU4 111.810 Gbps

• 100GE 103.125 Gbps

  QSFP28模块（双端口）

• OTU4 111.810 Gbps

• 100GE 103.125 Gbps

• 50GE 51.5625Gbps

  QSFP+模块（双端口）

• 40GE 41.25 Gbps

• OTU3 43.1 Gbps

  SFP+（双端口）

• 100Base-FX, 1000Base-X, 10GEBase-X

• OTU2, OTU2e, OTU1e, OTU1

• STM-0/4/16/64, OC-1/12/48/192

• 1/2/4/8/10/16G FC

  SFP28（双端口）

• 25GE/Ecpri/CPRI 10

• 32GFC



  电口（双端口）

  RJ45

• 10/100/1000Base-T



  物理层

  RX 光功率测试

• 每个通道输入功率测试

• ± 2 dB精度, 0.01 dB分辨率

• 总功率，单位dBm

• LOS和光饱和度指示

  TX 光功率监测

• 每个通入输出功率，单位dBm

• 总功率，单位dBm

  RX 频率测试

• RX 频率 (1 kHz 分辨率)

• 偏移量 (ppm): 当前，最大，最小值

  CFP 4/QSFP28模块*

  CFP 4/QSFP28信息

• 功率等级, 供应商, P/N, 序列号, MSA HW修订, MSA MIS 修订, 控制 1 缓存器 (IEEE),期望速率 (支持的速率)

• CFP4 /QSFP28状态(取决于CFP4/QSFP28)

• 模块状态，告警状态，内部温度，电压

• CFP4/QSFP28 未插入

• 主通道故障, 网络通道故障，模块故障

• 网络通道告警，模块告警，告警概述

  自动CFP4/QSFP28初始化，热切换后激光安全复位（关闭）

  操作温度范围： -10˚C 到70˚C

  CFP光收发器符合多源协议 (MSA)性能指标

  安全性：等级1 激光产品，符合 FDA/CDRH 21 CFR 1040.10 和1040.11, EN (IEC) 60825 眼完全规则

  符合ROHS标准和无铅标准2002/95/EC



  *有关CFP4/QSFP28/QSFP+/SFP28/SFP+特定的速率，性能，支持的传输协议有VeEX公司订单部分单独列出

  OTN 测试

  RXT-6200 100G测试模块提供所有OTU3(QSFP+)和OUT4（CFP4/QSFP28）速率的OTN测试，包括业务激活(业务试运行)验证, 性能验证，维护以及故障排查等功能。也可以提供从物理层(WDM), CFP4/QSFP28/QSFP+, CAUI-4/XLAUI, OTL, OTU/ODUk, 到块净荷多层测试，以太网数据流产生可以支持100%速率。



  OTN功能

  测试接口

  CFP4/QSFP28速率

• OTU4 111.81 Gbps

  QSFP+速率

• OTU3 43.01 Gbps

  SFP+速率

• OTU2e 11.095 Gbps

• OTU1e 11.045 Gbps

• OTU2 10.709 Gbps

• OTU1 2.666 Gbps



  主要指标

• 高级映射/复用结构

• EoOTN 测试，且支持内部产生以太网净荷映射到OTU3 (可到 40 Gbps) 或OTU4 (可到100 Gbps)

• OTU, ODU, OPU 开销处理和监测

• OTU, ODU, OPU层的告警/错误产生和分析

• OTU, ODU, TCMi 踪迹消息

• 前向纠错 (FEC)测试

• 级联监测

• 频率偏移产生

  操作模式

  正常 (端接)

• 测试设备端接方式接入到线路上，作为一个源产生测试数据流

• 提供所有的开销和净荷告警产生和错误产生并监测

  净荷透传

• 设备收到净荷后，再发送，并可以进行开销设置

• 提供所有开销告警和错误的产生，及净荷监测

  线路透传

• 设备接收到的完整信再生成和再发送

• 提供测试信号的最小相互影响

• 提供所有的开销和净荷告警产生和错误产生并监测



  OTN 映射

  标准： ITU-T G.709, ITU-T G.798, ITU-T G.872

  测试速率：OTU4 (111.81 Gbps), OTU3 (43.01 Gbps)

  映射步骤

• AMP, BMP 和 GMP,GFP

  OTN多级映射功能

  测试码样

  下面的测试序列可以在Bulk模式下产生

• PRBS: 231-1  , 223-1, 215-1, 29-1

• 正常或反转



  业务中断时间测试

  业务中断时间测试可以嵌入到正常的OTN BER测试中，支持多个物理，OTL, SM (OTUk), PM (ODUk)告警和错误触发器层同时监测。



  告警触发事件

• LOS, OTL-LOF, OTL-LOL, OTU-LOM, SM-IAE, SM-BDI, SM- BIAE, ODU-LCK, ODU-OCI, ODU-AIS, PM-BDI, 码样丢失

  错误触发事件

• OTL-FAS, OTL-LLM, OTU-MFAS, SM-BIP, SM-BEI, PM-BIP, PM-BEI, Bit

  时间分离：0 到 10000 ms

  通过/失败门限：1到1000ms

  结果

• 事件数量

• 当前业务中断时间 (µs)

• 最后的业务中断时间 (µs)

• 最长业务中断时间 (µs)

• 最短业务中断时间 (µs)

• 时间戳分辨率us



  OTN开销分析和产生和级联监测 (TCM)



  基于OTN的以太网测试*

  内部产生以太网净荷

• 层 2

• 层 3 (IPv4 和 IPv6)

• VLAN：可支持3 标签
