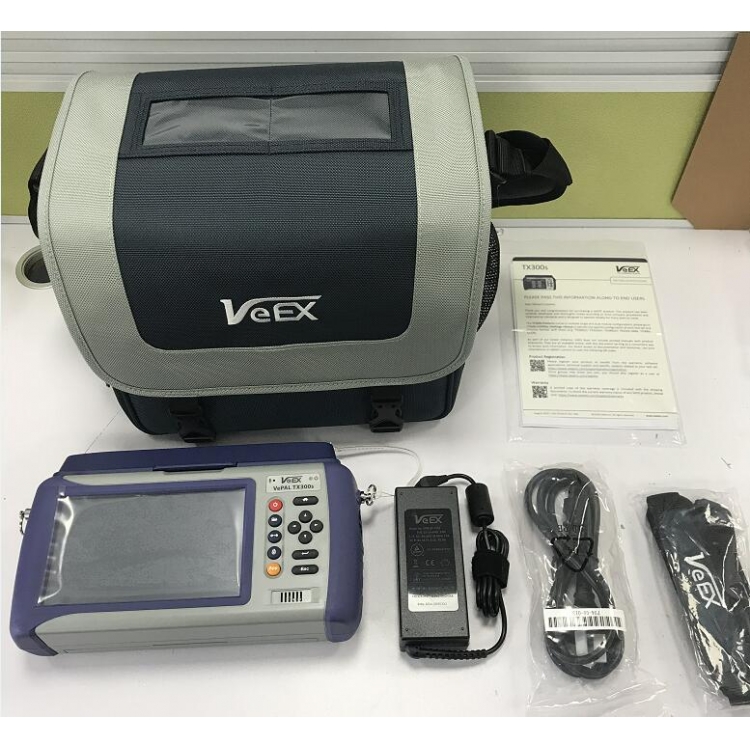

美国Veex TX300S综合网络测试仪 10G传输网络测试仪

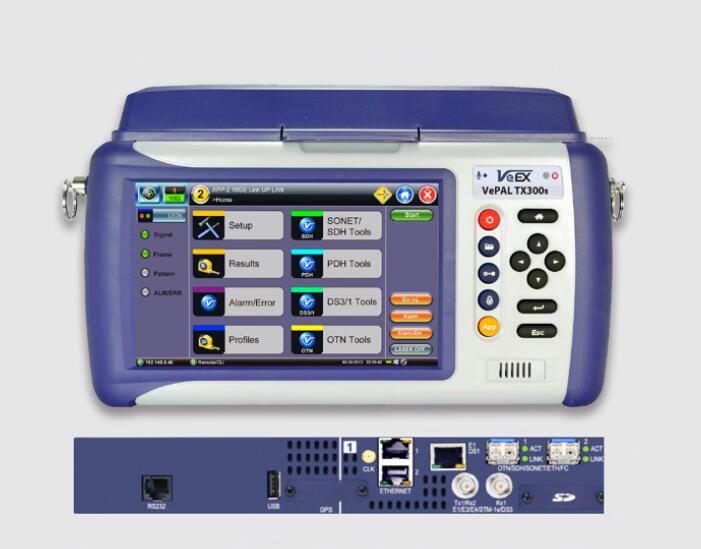

Veep VePAL TX300S用于传统OTN/SDH/SONET/PDH/DSn网络功能测试的同时，还可以支持基于移动回程技术的SyncE,1588 PTPv2，电信级以太网和CPRI测试功能

通用指标

尺寸：290 x 140 x 66 mm (W x H x D)

重量：小于3 kg

电池： 内置锂电池5200 mAh 10.8VDC

AC电源适配器输入：100-240VAC,50-60Hz 输出15VDC, 5.33A

操作温度：0℃ 到45℃ 储藏温度：-20℃到70℃

湿度：5% 到 95% 非凝结

显示屏：7” 真彩触摸屏

坚固性：1 m 跌落混凝土完好

接口：USB 2.0, RJ45, 10/100-T Ethernet, 蓝牙 2.0 (选件)

数据卡/GPS（可选）

语言：多国语言支持

系统内存：1G

RAM:4G SD卡



TX300S网络综合测试仪平台亮点

• 直观图形化操作界面

• 高分辨率彩色触摸屏可在复杂环境下操作

• 对现场工程师或技术人员安装和维护OTN和SDH传输网以及下一代移动回程网络测试过程进行了优化

• 灵活的软件平台允许同时运行多个测试应用

• 通过10/100BASE-T接口，WiFi，蓝牙连接仪表可方便进行后台应用系统和用工量的管理

• 原子钟用于高稳定度的应用,可保证1ppb的精度(仅适用TX300S)

• 可选的GPS接收器用于单向时延测试，并可以作为一个参考时钟源

• 通过RS232C接口连接一个外接的GPS设备，用来接收ToD和1PPS同步时钟

  CPRI 测试

• 速率：614.4 Mbps, 1.2288 Gbps, 2.4576 Gbps, 3.072 Gbps, 4.9152Gbps,6.144Gbps,9.8304 Gbps,10.137Gbps,12.1651Gbps

• 支持带有PRBS码样的BER测试,以及LOS,LOF,SDI,RAI告警产生

• 时延测试，SDT测试，可支持Master和Slave仿真

  OTN/SDH/PDH（支持OTU4速率）

• 支持光口SDH/SONET测试，速率STM-0/1/4/16/64和OC1/3/12/48/192; 同时还支持 STM-0/1E (STS-1/3) 电口

• 支持OTN测试，支持速率OUT-0/1/2; OTU1e/OTU2e (可选)

• 支持PDH测试，E1, E2, E3；DS1, DS3 ,E4 (可选)

  双PDH和DSn接口

• 支持E1, E3和DS1, DS3非侵入式的脉冲模板分析

• 光功率，电接口信号电平，频率测试

• 通道踪迹和指针生成和分析

• APS测试

• 支持所有接口和负荷映射的环路时延测试

• 开销监测和字节解码

• 级联监测功能

• 抖动漂移分析 (E1, E3, DS1, DS3 和STM-1o, OC-3)

  SyncE/IEEE 1588v2

• 同步分组网络的完整解决方案

• 支持 IEEE 1588v2/PTP 和SyncE/ITU-T G.8261 标准

• Master和Slave时钟仿真

• IEEE 1588v2/PTP 协议监测和解码

• IEEE 1588v2/PTP PDV 分析

• 可以从SyncE 或PTP恢复时钟并输出到 E1或DS1接口

• 支持ESMC SSM 的产生，监测，解码

  以太网/光纤通道测试（支持100G）

• 双10GE LAN/WAN SFP端口(适用于TX300S), 双100Base-FX/ 1000Base-X SFP端口, 双10/100/1000Base-T RJ45 端口

• 支持用于SAN网络的1G/2G/4G/8G/10G/16G 光纤通道测试

• V-SAM 测试包符合ITU-T Y.1564 标准

• IPv4 和 IPv6 数据流产生

• 吞吐量，时延，帧丢失，背靠背测试用于RFC2544标准

• 支持IEEE 802.3ah, ITU-T Y.1731, IEEE 802.1ag, 和MPLS-TP OAM，支持Q-in-Q (VLAN 堆栈) 和多种MPLS 标签

  支持100G CFP4接口和QSFP+ 40G接口

  PDH/DSn 应用

  发展自上个世纪60年代和70年代的PDH和T载波（DSN）复用和传输系统构成了新一代的数字通信网络技术。虽然这些网络已经发展到包括远距离，大容量汇聚，OTN，SDH，SONET环网，由于接入，业务发放，和经济因素，PDH和DSn网络段通常也会保留。因此 PDH和T载波网络测试还将会持续很多年。

  TX300S可以提供PDH测试功能，速率从140 Mbps（E4），34 Mbps（E3），8 Mbps（E2），2 Mbps，到N / M×64 kbps，以及45 Mbps（DS3），1.5 Mbps（DS1），到N / M×56 kbps。其他的测试功能包括同时显示多个G.821，G.826，M.2100结果，脉冲模板分析和环路时延测试。测试速率也包含虚容器的E1，E3和E4净荷的映射和去映射，以及TU-11，TU-12，TU-3, STS - 1和AU-4的开销测试，该功能适合测试混合PDH/SDH和DSN／SONET网络。

  PDH/DSn 性能

  自动配置

  当接收到的信号未知时，自动配置功能可以让仪表配置更简单，该功能可以让初测者更快速地执行测试。

  Multi-BERT功能

  Multi-BERT功能可以在一个顺序的BER测试中自动生成不同的测试码样，这样可以更快速的提供和维护DS1链路业务服务。某种测试码样可以帮助识别和测试某些特定的问题或状态，自定义测试序列的特定测试码样和定时项可以指定特定的测试环境，譬如检查线路编码、帧类型、时钟恢复等设置是否合适。

  脉冲模板分析

  PDH信号的脉冲模板的频繁失败是由接口、电缆过长、阻抗不匹配，或者劣质的发送端导致的。在这些情况下，G.703脉冲模板测试在相关的问题处理方面实用。

  直观的测试结果

  综述屏可以快速报告信号的状态和典型错误和含有易读的通过/失败显示功能的告警参数。

  强大的直方图测试

  以1s的分辨率来同时显示已见的测试结果可以方便告警和错误的修正。

  DS1 环回命令

  DS1环回命令可以通过在指定的网元中激活自动环回的方式让用户单端测试DS1链路。

  ISDN测试功能

  ISDN选项提供了很多有用的功能项，这些功能项可以对DS1或E1 PRI线路进行测试和故障排除，譬如SIP中继业务。在TE/NT或监测模式下，仪表可以设置并接收含有用户自定义参数（呼叫控制协议，被叫号码以及相关的参数）的ISDN呼叫。

  协议功能特征主要包括详细信令统计，消息监测和解码，和完整的结果。有了这些功能，可以任意对国际和国内ISDN协议以及其他接入协议进行分析。

  VF测试

  音频（VF）测试选件是一个基本的安装，验证语音线路和故障排除的诊断工具，通过在已选择子信道插入/测试用户定义的频率和电平的音调来进行数模转换的测试。

  麦克风/耳机插孔可以通过选择实习来进行讲听测试，且在PDH/DSn和SDH/SONET接口速率拥有强大的VF解码功能。

  抖动和漂移测试

  同步网络中的数据完整性在很大程度上取决于时钟和数据信号的相位稳定性。根据ITU-T G.810规范，当不需要的相位调制频率大于10赫兹是，长期抖动视为存在。当频率低于10赫兹，这个不需要的调制就成为漂移。在SDH / SONET网络中，抖动累积在很大程度上会会降低网络性能，因此一些组件和网络有必要作为一个整体进行测试，以确定有规律的抖动。

  抖动测试标准

  通过测试接收信号(E1, E3, STM-1o和 DS1, DS3, OC-3)的恢复时钟，并依照ITU-T 0.171/0.172 和 Telcordia GR-499/253标准来衡量输出的抖动性能。

  测试时长在推荐的标准中没有明确定义，推荐测试时长为1分钟，单位为一个单位间隔（UI），峰峰值抖动时重要的参数，因为大值直接影响网络性能，并导致错误。这时，抖动定义为10Hz以上的相位变化，接收信号必须使用滤波器才可以测试，用户根据要求，需要在宽频滤波器和高频滤波器进行选择。



  漂移测试标准

  漂移测试需要外接一个接收参考时钟，而抖动通常是从接收的数据信号中提取时钟来进行测试的，漂移测试中外接参考时钟输入可接收1.5 MHz和2 MHz的时钟信号，包括64 kbps, 1.544 Mbps and 2.048 Mbps信号。

  测量输入信号（E1，E3，STM-1o和DS1，DS3，OC-3）是，外接时钟信号作为参考时钟，得到时间间隔误差不像抖动测试结果中的时间间隔为单位，TIE的时间单位是以时间值来显示的（ns）。

  MTIE (间隔误差)结果是从测试以来，测试的峰峰TIE值来显示的。

  SDH/SONET 测试应用

  SDH / SONET和PDH / DSn网络的安装、调试、监测和维护得益于测试界面的直观和功能强大的特点， SDH信号在复用过程中常常受到各种损伤的影响，因此定义为异常或缺陷类型并隔离的网络元素或信号路径造成的问题是至关重要。快速的故障排除和传输问题的综合分析可以使用侵入式的，非侵入式以及监测测试模式。新手用户可方便的使用自动配置和支路扫描测试模式，而有经验的用户可以使用系列的功能，如开销监测和字节控制，指针测试序列，通道踪迹生成，级联监测等。

  离线业务测试

  应用包括：

• BERT测试

• 支路映射和去映射

• 通道/段踪迹生成

• 业务验收(M.2100)

• 脉冲模板分析 (E1/E3/DS1/DS3)

• 复用测试

• 环路时延

• 指针测试序列

  抖动生成, MTJ, JTF

  在线业务监测

  应用包括：

• 光功率和频率测试

• 支路扫描

• 性能分析符合G.826, G.828, G.829, M.2101

• 指针分析和产生

• APS测试

• 级联检测

• 开销字节控制和解码

  抖动和漂移测试

  SDH/SONET 特性

  快速便捷的图形化设置



  在当今的网络环境中，复杂的日常任务是常见的，因此，技术人员需要一款快速且很容易配置的测试仪表，并且有直观的图形界面，方便的下拉菜单，触摸屏操作，以及简化测试接口，信号结构，有效载荷映射和测试模式设置。

  物理层测试



  在执行帧和负荷的性能分析之前，依照规范和推荐建议，也需要验证模拟参数。光功率过高会导致光饱和，反之，功率过低会导致大的噪声，从而导致比特误码的结果。每个单独的信号等级的时钟容限在Bellcore/ITU-T推荐标准中明确定义，时钟容限应该作为验收/一致性测试的一部分并进行验证测试。



  净荷映射



  根据ITU-T G.707和GR-253推荐建议，分插复用器测试运行操作，数字交叉连接和其他网元（NE）通过不同支路来验证映射和去映射，并将负荷装载到SDH或者SONET容器中，并监测异常和缺陷。

  性能分析综述



  每层的性能是基于比特交错奇偶校验（BIP）检验的，校验是基于一帧一帧计算的基础上。这些BIP检查插入到再生器中，复用器和路径开销
