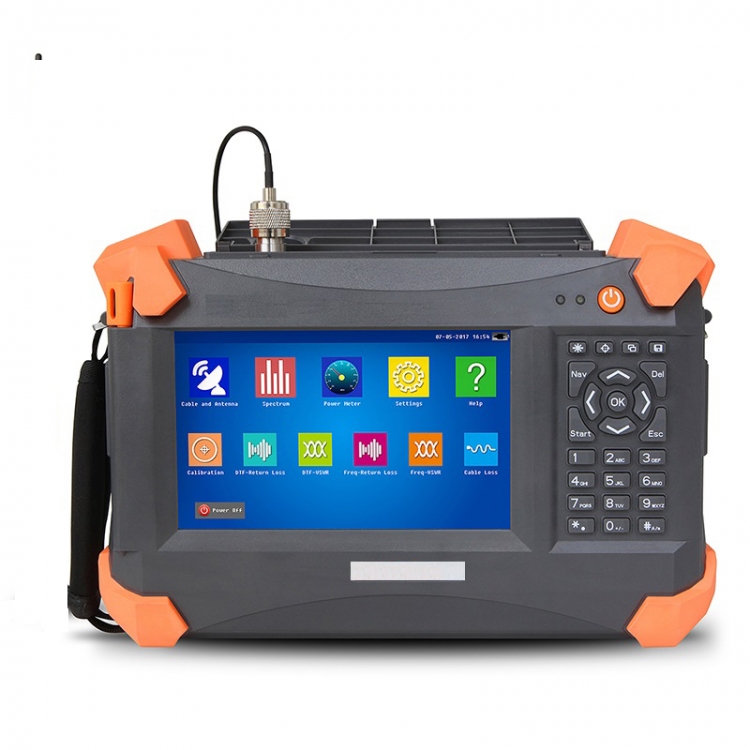

ACTC-100AC汇信天馈线频谱测试仪

ACTC-100系列天馈线频谱测试仪是一款天线、馈线、电缆测试，射频功率测试，以及频谱分析测量的综合性仪器。ACTC-100AH的天馈功能能够测试基站天线和馈线的驻波比和匹配性及电缆损耗和长距离故障定位，快速评估传输线和天线系统的状况，缩短新 基 站所 需 要的 安 装调 试 时 间；1MHz~6GHz 测试频率范围，60dB 超大动态范围，多种选件功能可适用于 2G/3G/4GWiFi等制式下测试。ACTC-100AC频谱分析模块覆盖频率范围300MHz-4GHz，100dB大动态范围，-130dBm平均噪底@RBW=1kHz，提供频谱测试、干扰排查等测试。ACTC-100A采用7寸触摸屏设计，8小时以上续航时间，方便用户测试。ACTC-100AC是无线网络建设、升级、维护集天馈频谱和射频为一体的便携测量工具。



ACTC-100天馈线频谱测试仪产品特点：

• 支持天馈仪，频谱仪，TPM功率计，DPM功率计四大模块功能

• 天馈功能覆盖1MHz-6GHz，60dB动态范围

• 频谱功能覆盖300MHz-4GHz，100dB动态范围

• 天馈功能和频谱功能共用端口测试，方便快捷

• 适用于2G/3G/4G/WiMAX等制式下测试

• 限制线/标志线/曲线运算等迹线智能判断功能

• 8小时以上续航时间

• 7寸LCD彩色触摸屏显示

• 仪表文件批量编辑/删除/过滤等管理功能

  ACTC-100天馈线频谱测试仪技术指标：

型号	ACTC-100AH
性能指标（天馈部分）
基本性能
频率范围	1-6000MHz
频率分辨率	1kHz
频率精度	±2.5ppm
输出电平	0dBm （典型）
测量速度	2ms/pt
测量点数	137,275,551,1103
方向性	42dB（校准后）
抗干扰能力	17dBm通道，-5dBm频率
频率测试性能
回波损耗范围	0-60dB
回波损耗分辨率	0.01dB
驻波比范围	1-65
驻波比分辨率	0.01
电缆损耗范围	0-30dB
电缆损耗分辨率	0.01dB
DTF测试性能
回波损耗范围	0-60dB
驻波比范围	1-65dB
距离范围	1500米
分辨率	1.5*10^8*Vp/(F2-F1) Vp：电缆传播速度；F1，F2：起始和截止频率
型号	ACTC-100AC
性能指标（频谱部分）
频率指标
频率范围	300-4000MHz
频率分辨率	1kHz
频率稳定性	±2.5ppm
频率扫描宽度	1-3700MHz
RBW带宽	1k-300kHz(1,3,10步进)
VBW带宽	1k-300kHz(1,3,10步进)
RBW/VBW	1,3,10
幅度指标
衰减器范围	30dB
衰减器步进	5dB
最大输入安全电平	+26dBm
三阶交调	>+15dBm (典型值)
二次谐波失真	<-70dBc
显示平均底噪(DANL)	<-130dBm/Hz
精度	±1.5dB@25±5℃（典型值）
单边带相位噪声@1GHz	-85dBc/Hz @ 10kHz 偏移 -120dBc/Hz @ 1MHz 偏移
残留杂散	<-85dBm
显示方式
动态范围	<=100dB
测量范围	DANL to 20dBm
参考电平范围	-80dBm - 30dBm
幅度单位	对数模式(dBm,dBv,dBmv,dBuv)
检波方式	采样检波，正峰值检波，负峰值检波，平均检波,标准检波
触发方式	自由触发，视频触发
VSWR	2.2:1（典型值）
通用指标
连接器类型	N型阴头
输入阻抗	50欧姆
显示器	7英寸电阻触摸屏，800*480分辨率
数据接口	1个USB Host接口， 1个USB Device接口， 1个10M/100M 自适应LAN口
存储空间	>2000条曲线
语言	中文，英文，西语
内置电池	11.1V 7800mAh 锂充电电池
外部适配器	110 – 240, 50 - 60Hz AC输入，16V 3.75A DC输出
工作温度	-10℃ - 50℃
保存温度	-40℃ - 70℃
相对湿度	0-85% (无结露)
重量	2.5kg（净重）
体积(长×宽×高)	290×175×75 mm





TPM  模块（选件）---终端式射频功率计
频率范围	50-4000MHz
功率范围	-40 - 20 dBm
最大可承受功率	<23 dBm
测试精度	≤±0.3db (15 - 35℃)；≤±0.5dB( 0 - 50℃)
输入驻波比	<1.2
Burst 宽度	1us-60ms
最小测试周期	15Hz
视频带宽	5MHz
最小脉冲宽度	200ns
时间分辨率	四档：0.1us,1us,15us,150us
调制信号峰均比	<12dB
CCDF 测试范围	0.1% - 100%
CCDF 测试精度	±3%
突发信号占空比	0.1% - 100%
供电方式	USB
工作温度	0℃ - 50℃
保存温度	-20℃ - 70℃
相对湿度	0-85% (无结露)
重量	0.3kg
体积(长×宽×高)	125×45×35mm







DPM  模块（选件）---通过式射频功率计
均值测量
频率范围	300-4200MHz
功率范围	100mW-200W
动态范围	≥33 dB
插入损耗	≤0.1 dB
驻波比	1.05-99.9
方向性	≥30 (<3GHz); ≥28 (>3GHz)
测试精度	±4% +0.05W(0℃ - +15℃ 或 +35℃ - +50℃增加3%)
输入阻抗	50Ω
射频接口	N型阴接口
数据接口	USB
峰值测量
功率范围	100mW-500W
测量精度	突发脉冲宽度> 200 µs：±7%； 1 µs <突发脉冲宽度< 200 µs：±10% 0.5 µs <突发脉冲宽度< 1 µs：±15% ； 突发脉冲宽度< 0.5 µs：± 20%
峰均比	0 - 12dB
CCDF
测试范围	0.1% - 100%
测试精度	±3%
阈值测量范围	50mW - 500W
突发功率
功率范围	100mW - 200W
突发宽度	1us - 60ms
最小测试频率	15Hz
占空比	0.001 - 1
测试精度	±6% +0.05W
通用指标
供电方式	USB
工作温度	-10℃ - 50℃
保存温度	-20℃ - 70℃
相对湿度	0-85% (无结露)
重量	0.48kg
