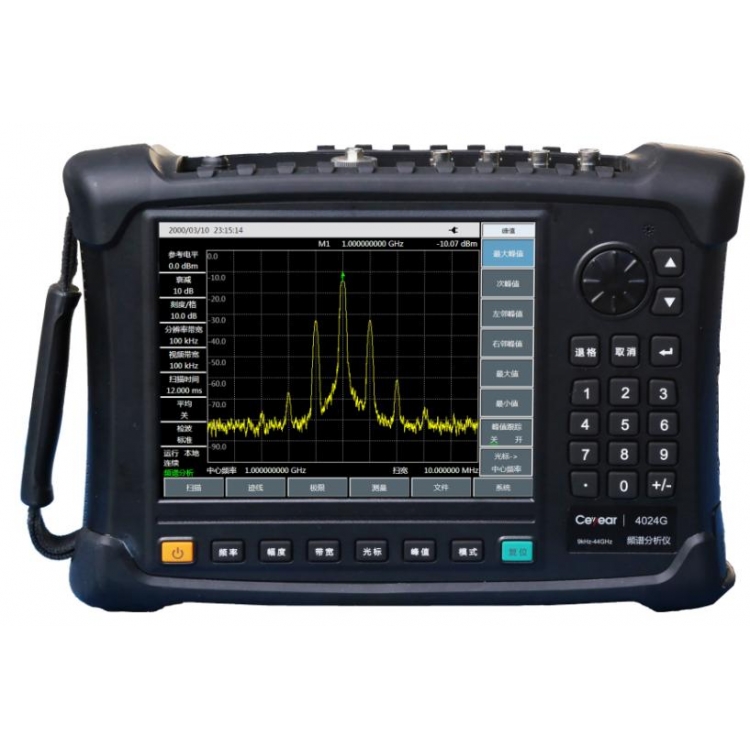

4024频谱分析仪产品简介
4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，性能指标方面具有优良的平均噪声电平、相位噪声以及极快的扫描速度，测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能，采用8.4寸液晶及电容触摸屏一体化设计，显示清晰度，操作便捷，采用手持式，体积小、重量轻、供电灵活、便于机动，适合现场使用。
可应用于航空航天、微波与卫星通信、无线通信、雷达监测、电子对抗等领域的信号及设备测试。
4024频谱分析仪主要特点
宽频率覆盖范围：从9kHz覆盖到44GHz，共7种型号
显示平均噪声电平：可达-163dBm@1Hz RBW
相位噪声性能：
-112dBc/Hz@100kHz频偏@1GHz载波（4024A/B/C）
-106dBc/Hz@100kHz频偏@1GHz载波（4024D/E/F/G）
扫描速度：1GHz扫宽扫描时间<20ms
分辨率带宽：1Hz～10MHz
全频段前置放大器：标准配置
多种测量功能模式：频谱分析、场强测量、干扰分析（瀑布图、RSSI）、模拟解调（AM/FM/PM）、信道扫描、高精度USB功率测量、信号分析等
多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、载噪比、杂散模板等
辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等
方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等
工作温度范围为-10℃～50℃：可通过电池或适配器供电
4024频谱分析仪技术参数
型号
4024A/B/C/D/E/F/G
频率范围
4024A：9kHz～4GHz 4024B：9kHz～6.5GHz
4024C：9kHz～9GHz 4024D：9kHz～20GHz
4024E：9kHz～26.5GHz 4024F：9kHz～32GHz
4024G：9kHz～44GHz
调谐分辨率：1Hz
频率参考
标称频率： 10MHz
老化率： ±0.5ppm/年
初始频率准确度：±0.3ppm
温度稳定性：±0.1ppm（-10～50℃，相对于25℃）
扫描时间
范围：10μs～600s（零扫宽）
精度：±2.00%（零扫宽）
频率读出准确度
频率读出准确度＝±（频率读数×频率参考误差+2%×扫宽+10%×分辨率带宽）
扫频宽度
范围：100Hz～对应型号产品的频率上限或0Hz
准确度：±2.0%
分辨率带宽
1Hz～10MHz（以1-3倍步进）
视频带宽
1Hz～10MHz（以1-3倍步进）
单边带相位噪声
（载波1GHz）
4024A/B/C：
≤-108dBc/Hz@频偏10kHz
≤-112dBc/Hz@频偏100kHz
≤-118dBc/Hz@频偏1MHz
≤-129dBc/Hz@频偏10MHz
4024D/E/F/G：
≤-102dBc/Hz@频偏10kHz
≤-106dBc/Hz@频偏100kHz
≤-111dBc/Hz@频偏1MHz
≤-123dBc/Hz@频偏10MHz
显示平均噪声电平
（输入端接50Ω负载，0dB输入衰减，均值检波，视频类型对数，RBW归一化到1Hz，20℃～30℃）
前置放大器关
≤-138dBm（10MHz～20GHz） ≤-135dBm（20GHz～32GHz）
≤-127dBm（32GHz～40GHz）
前置放大器开
≤-157dBm（10MHz～20GHz） ≤-154dBm（20GHz～32GHz）
≤-148dBm（32GHz～40GHz）
剩余响应
4024A/B/C：
前置放大器关：
≤-82dBm（10MHz～9GHz）
前置放大器开：
≤-95dBm（10MHz～9GHz）
（例外频率：3.2GHz）
4024D/E/F/G：
前置放大器关：
≤-90dBm（10MHz～13GHz） ≤-85dBm （13GHz～20GHz）
≤-80dBm（20GHz～44GHz）
前置放大器开：
≤-100dBm （10MHz～32GHz） ≤-95dBm （32GHz～44GHz）
（例外频率：3.2GHz）
二次谐波失真
<-60dBc（衰减0dB，-30dBm输入信号）
幅度
（20℃～30℃，30分钟预热）
±1.8dB（10MHz～13GHz）
±2.3dB（13GHz～40GHz）
输入衰减器
4024A/B/C：
衰减范围0dB～30dB，5dB步进
4024D/E/F/G：
衰减范围0dB～50dB，10dB步进
安全输入电平
（连续波输入）
4024A/B/C：
+27dBm，典型值（≥10dB衰减）
+20dBm，典型值（<10dB衰减，前置放大器关）
+10dBm，典型值（前置放大器开）
4024D/E/F/G：
+30dBm，典型值（≥10dB衰减）
+23dBm，典型值（<10dB衰减，前置放大器关）
+13dBm，典型值（前置放大器开）
参考电平
范围：-120dBm～+30dBm
转换不确定度：±1.20dB
外形尺寸
314mm（宽）×218mm（高）×91mm（深）（不含把手、支架）
338mm（宽）×218mm（高）×100mm（深）（含把手、支架）
重量（不含电池）
4024A/B/C：约4.5kg
4024D/E/F/G：约5kg
工作温度
-10℃～+50℃
存储温度
-40℃～+70℃
电磁兼容性
符合GJB 3947A-2009中 3.9.1的要求
电源输入形式
交流电源适配器：输入100至240VAC，50至60Hz
输出15VDC，4A
锂离子电池：10.8V，7800mAh
电池供电时间
4024A/B/C：约3h
4024D/E/F/G：约2.5h
整机功耗（不对电池充电）
4024A/B/C：≤25W
4024D/E/F/G：≤30W
测试端口
射频输入：
4024A/B/C/D/E：N型连接器（阴）
4024F/G：2.4mm连接器（阳）
射频输出（4024A/B/C跟踪源选件测试端口）：N型连接器（阴）
其他接口
10MHz参考输入/输出：BNC阴型连接器
外触发输入：BNC阴型连接器
中频输出：BNC阴型连接器
GPS天线输入：BNC阴型连接器
4024频谱分析仪订货信息
主机：4024A频谱分析仪（9kHz～4GHz）
主机：4024B频谱分析仪（9kHz～6.5GHz）
主机：4024C频谱分析仪（9kHz～9GHz）
主机：4024D频谱分析仪（9kHz～20GHz）
主机：4024E频谱分析仪（9kHz～26.5GHz）
主机：4024F频谱分析仪（9kHz～32GHz）
主机：4024G频谱分析仪（9kHz～44GHz）
4024频谱分析仪标配：
项目
名称
说明
标配附件
电源线组件
标准三芯电源线
电源适配器：15V直流输出
可充电锂离子电池
产品快速使用指南
USB电缆
USB程控电缆
产品合格证
选件：
序号
名称
功能
4024-001
英文版选件
包括英文标牌、按键、菜单
4024-002
用户手册中文版
4024-003
用户手册英文版
4024-004
编程手册中文版
4024-005
编程手册英文版
4024-006
电源适配器
电源适配器
4024-007
可充电锂离子电池
备用电池组
4024-008
紫色超五类网线
点对点，2米
4024-009
Micro SD卡
Class4，容量8G
4024-010
GPS天线
GPS外置天线
4024-011
USB功率测量功能选件
提供USB接口的功率测量功能
（需单独购买USB功率探头）
4024-012
87230 USB连续波功率探头
9kHz～6GHz功率探头
4024-013
87231 USB连续波功率探头
10MHz～18GHz功率探头
4024-014
87232 USB连续波功率探头
50MHz～26.5GHz功率探头
4024-015
87233 USB连续波功率探头
50MHz～40GHz功率探头
4024-016
干扰分析功能选件
提供瀑布图、RSSI测量等功能
4024-017
模拟解调功能选件
实现AM/FM/PM信号的调制特性分析
4024-018
信道扫描功能选件
实现多个信道或频率的信号功率测量
4024-019
列表扫描功能选件
实现多个频段的连续扫描测量
4024-020
零扫宽中频输出
零扫宽时输出中频信号
4024-021
89101A天线
频率范围：10kHz～20MHz
（需选配025选件才可使用）
4024-022
89101B天线
频率范围：20MHz～200MHz
（需选配025选件才可使用）
4024-023
89101C天线
