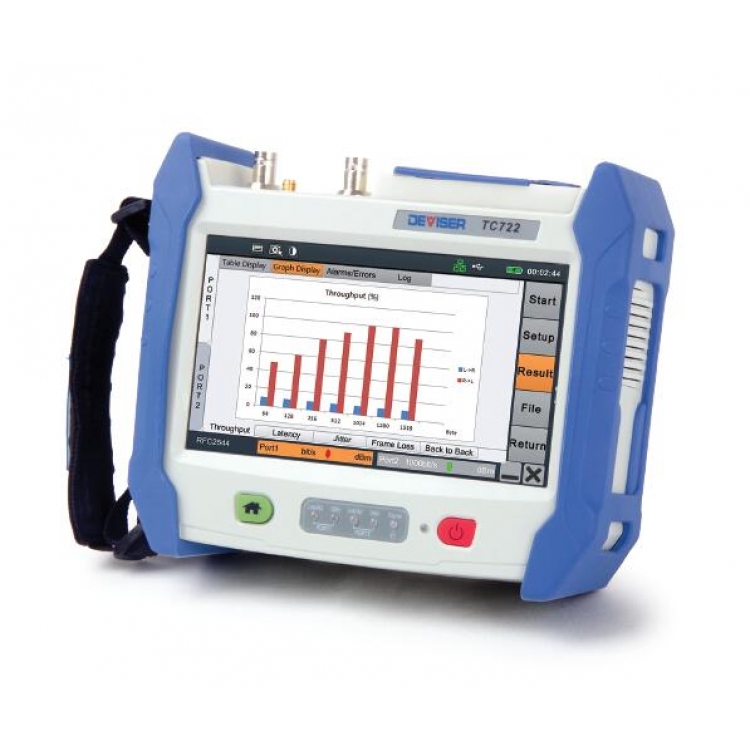

TC722 Plus万兆以太网测试仪

TC722 Plus万兆以太网测试仪可以支持到10G bps全协议测试，是面向下一代高速城域和承载以太网综合网络测试仪，TC722以太网测试仪是通信服务提供商满足用户服务等级协议（SLA）的高效测试工具。TC722 Plus万兆以太网测试仪采用7寸触摸屏设计，操作简单方便。支持双光光电接口，支持ping  trace route功能，TC722 Plus万兆以太网测试仪广泛应用于任何针对以太网的测试，包括网络工程现场开通测试，通信服务运营商对于以太网的性能评估，实现端到端的完整测试，城域以太网/移动回传的安装、激活、或者维护，点对点以太网接入服务的部署，以及实时信息流的在线故障诊断，PTN/IPRAN网络配置与性能测试，用于通信教学与科研等领域。支持多种通信协议，满足不同的测试需求。如同步以太网，IEEE 1588,E1/T1,SDH,OTN等测量功能。

TC722 Plus万兆以太网测试仪产品特点：

TC722 Plus万兆以太网测试仪采用7寸触摸屏，专业、快捷的用户UI体验

两个10GbE SFP+接口，两个10/100/1000 RJ45接口

支持速率10-BaseT、100-BaseTX、1000Base-T、1000Base-FX

支持标准IEEE802.3、RFC 2544、Y.1564、IEEE1588v2

支持参考时钟源内部高稳时钟源、以太网线路恢复时钟、外部时钟（2.048Mbps, 1.544Mbps, 2.048MHz）

支持双端口同时进行测试，互不干扰

符合以太网RFC 2544标准的吞吐量，时延，帧丢失和背靠背测试

符合以太网Y.1564测试标准，多达10个配置流

支持外同步时钟输入，支持同步以太，支持IEEE1588v2功能测试

支持传输网PDH E1/DS1测试

支持VLAN MPLS等环境下高至L4层误码率测试

支持3层VLAN的QinQ测试，3层MPLS测试，支持IPv6协议，支持巨型帧

具备L1至L4层智能环回功能

支持SDH的BER测试，RTD测试，APS测试，插入/丢弃指定支路测试

支持STM-1、STM-4、STM-16、STM-64四种速率

支持终端和透传两种测试模型

支持OTN的BER测试，RTD测试，APS测试

支持OTU-1、OTU-1e、OTU-1f、OTU-2、OTU-2e、OTU-2f测试

支持进行线缆诊断和长度测试

支持进行光功率测量

远端发现功能：自动侦测网络上的其他TC722，TC601以太网测试仪

支持ping  trace route功能，支持FTP/HTTP测试

支持以太网OAM测试

支持报文过滤与抓包功能，容量可达512MB

可实现远程控制

多种数据接口，支持LAN、USB、TF等



TC722 Plus万兆以太网测试仪技术参数

 光接口技术参数



	1000Base-SX	1000Base-LX	1000Base-ZX	10GBase-SR		10GBase-LR			10GBase-ER
波长（nm）	850	1310	1550	850	1310			1550
Tx电平（dBm）	-9 ~ -3	-9  ~  -3	0 ~ +5	-9.5 ~  -1	-8.2 ~ +0.5			-4.7 ~ +4.0
Rx电平灵敏度（dBm）	-20	-22	-22	-11.1	-12.6			-14.1
传输距离	550m	10Km	80Km	550m	10Km			80Km
传输比特率（Gbit/s）	1.25			10.3125
接收比特率（Gbit/s）	1.25			10.3125
Tx工作波长范围（nm）	830 ~ 860	1270 ~ 1360	1540 ~ 1570	840 ~ 860	1260 ~ 1355		1530 ~ 1565
频率（ppm）	±4.6			±4.6
光功率（dB）	±2			±2
抖动合规性	IEEE802.3			IEEE802.3
以太网分类	IEEE802.3			IEEE802.3
接口合规性	G.707			G.707
SDH支持类型	STM-1 STM-4 STM-16			STM-64
OTN支持类型	OTU-1			OTU-1e OTU-1f OTU-2 OTU-2e OUT-2f
连接器	LC			LC
收发器类型	SFP			SFP+

电接口技术参数

项目	性能参数
线序支持	自动或人工检测直通/交叉线缆
	10Base-T	100Base-TX	1000Base-T
Tx比特率	10Mbit/s	100Mbit/s	1Gbit/s
Tx（ppm）	±4.6	±4.6	±4.6
Rx比特率	10Mbit/s	100Mbit/s	1Gbit/s
Rx测量（ppm）	±4.6	±4.6	±4.6
双工模式	全双工	全双工	全双工
抖动合规性	IEEE802.3	IEEE802.3	IEEE802.3
连接器	RJ-45	RJ-45	RJ-45
距离（m）	100	100	100

一般参数

项目	功能与性能说明
显示屏	7in  800×480点阵 TFT 触摸屏
接口	USB2.0×2， USB供电 DC5V±0.05V@500mA
存储	内部8GB Flash存储，支持U盘存储
电池	7.4V 5300mAh 电池组，39.22Wh 支持4小时工作时间
电池充电时间	从完全放电到完全充满为5小时
尺寸（长×宽×高）	整机：206╳171╳ 75mm
重量	整机：1.5kg
操作温度范围	-10℃~+50℃
存储温度范围	-20℃~+70℃
相对湿度	0%-95% 非凝结
电池寿命	过3小时





标准接口

模块型号	接口类型	接口个数
TC722 Plus	10/100/1000M/10G bps	2
	RJ-45	2
	E1 75欧姆非平衡 BNC	2（选配）
	SFP+	2（选配）
	外同步时钟BITS SMA	1（选配）
	E1 120欧姆平衡 RJ-48	1（选配）
	DS1 100欧姆平衡 Bantam	2（选配）

注：E1与DS1接口不同时配置功能

功能

模块型号	系统	功能	子功能
TC722	以太网	RFC2544	吞吐量
			背靠背
			延时
			帧丢失
		Y.1564	业务配置测试
			业务性能测试
		BERT	1~4层误码
			业务中断时间
			无流量时间
		流量生成与监控	吞吐量
			延时
			抖动
			帧丢失
			帧失序
			OAM
			IEEE 1588
		智能环回	1~4层环回
		穿通模式
		高级测试	Ping
			Traceroute
			HTTP测试
			FTP测试
	SDH	BER
		RTD
		APS
		插入/丢弃指定支路测试
	OTN	BER
		RTD
		APS
		插入/丢弃指定支路测试
	PDH	E1/DS1 测试	G.821, G.826, M.2100性能测试
			误码测试
			告警检测





1. RFC2544测试：

1. RFC2544测试支持远端环回模式和双机模式，在双机
