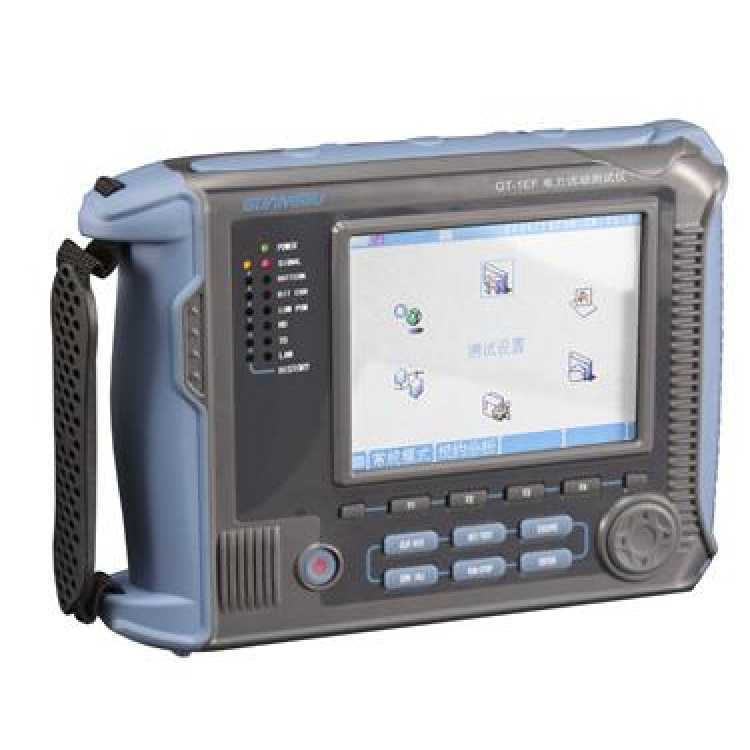

GT-1CF 光谷2M传输性能分析仪

GT-1CF 2M传输性能分析仪主要用于测量通信线路数据通信的误码率和分析线路故障的原因。可方便的完成对2M系统，N×64K信道传输参数测量及日常维护测试.

GT-1CF 2M传输性能分析仪技术指标：
● 2M技术指标
（1） 信号输入速率： 2048kbit/s ± 100ppm（G.703要求±100PPM）
（2） 信号编码： HDB3、AMI
（3） 输入抖动容限： 符合G.823
（4）阻抗：非平衡 75Ω 符合G.703
     平衡 120Ω 符合G.703
（5） 信号结构：
（5.1）非帧结构
（5.2）帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC
     帧结构符合G.704要求
（6） 测试图案：2⁶-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、人工码
（7） 误码插入：BIT误码、帧误码、图案滑动码；无，单个，比例插入10-1～10-7
（8） 告警插入：无信号、帧丢失、AIS、图案丢失
● 同向64K技术指标
（1） 信号输入速率： 64kbit/s ± 100ppm（G.703要求±100PPM）
（2） 输入阻抗： 平衡 120Ω 符合G.703
（3） 输入抖动容限： 符合G.823
（4） 输出接口阻抗： 平衡 120? 符合G.703
（5） 测试图案：2⁶-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、人工码
（6） 误码插入：BIT误码、图案滑动码；无，单个，比例插入10-1～10-7
（7） 告警插入：无信号、AIS、图案丢失
● 数据接口指标
（1） 数据接口类型：V.24、V.35、V.36、X.21、RS-449、RS-485、EIA-530、EIA-530A
（2）发生器
(2.1)同步模式
     时钟源：内部时钟，接收时钟
     时钟数据的相位关系：同向，反向。
     速率：1.2，2.4，4.8，9.6，14.4，19.2，38.4，48，56(kbps)；N×64kbps（N=1～32）
     误 差:±15ppm （ppm为百万分之一）
(2.2).异步模式
     速率：50，75，110，150，200，300，600，1200，2400，3600，4800，7200，9600；14.4k，19.2k，38.4k，57.6k（bps）
     数据结构：字 长：5，6，7，8（bits）；停止位：1，2（bits）；
     奇偶校验：奇，偶，1，0，无。
(2.3).误码插入：无，单个，比例插入10-1～10-7
（3）接收器
(3.1) 同步模式
     时钟源：内部时钟，接收时钟
     接收时钟与接收数据的相位关系：同向，反向。
     时钟速率：*大2048kbps.
(3.2)异步模式：速率和数据结构与发生器相同。
（4） 测试图案：2⁶-1、2⁹-1、2¹¹-1、2¹⁵-1、2²⁰-1、2²³-1、人工码

其它参数：
● 供电：
（1）本仪表专用电源适配器
     INPUT:AC220V 50Hz
     OUTPUT:DC 9V 1A
（2）仪表内部充电电池
     4000mAh 6V 镍氢可充电电池
     工作时间：8小时
     充电：关机时充电8小时；开机时充电12小时
● 打印机（可选）：μP40-TS(CH)标准电平串口汉字微型打印机
● 尺寸和重量：
     长×宽×高：220×162×48mm
     重 量： 950g
● 环境参数：
     操作温度： 0～40℃
     储藏温度： -30～+70℃
     湿 度： 5%～90%非凝结
