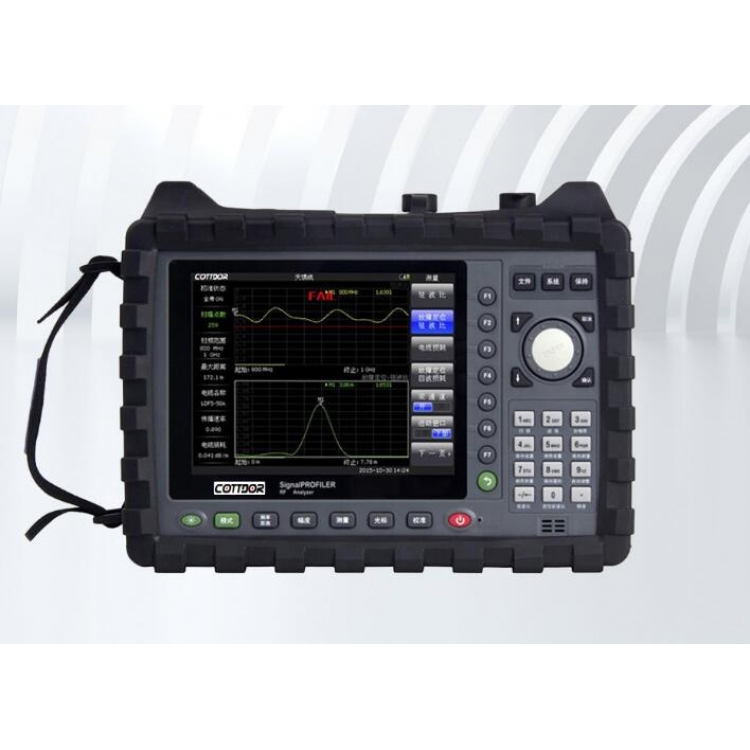

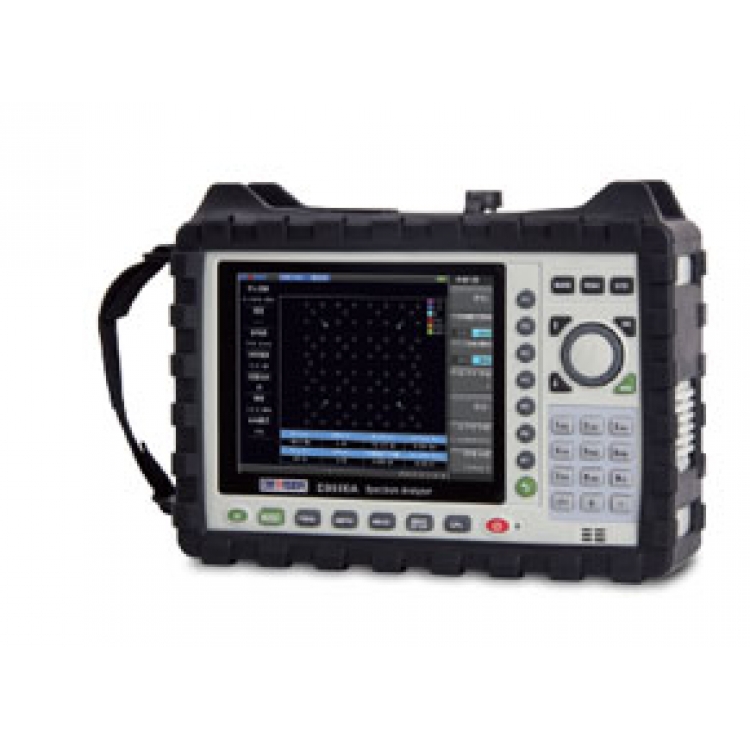

ACTC-8600AH(6GHz) 汇信频谱分析仪

ACTC-8600AH频谱分析仪主要功能
●室内、室外信号覆盖及清网测试 ( 选件 )；
●具备 20MHz解析带宽；
●具备时域测量功能，支持视频触发、时隙触发、外部触发；
●可进行远程实时控制，支持数据导入导出；
●可提供 100kHz~3.1GHz/25MHz~6GHz的跟踪源（选件）；
●可选配带GPS和电子罗盘的定向天线锁定干扰源位置（选件）；
●整机重量 <3kg，满电量下可连续使用时间>3.5小时；
● 6.5寸高亮液晶屏，支持室外强光下使用。
ACTC-8600AH频谱分析仪产品特点
●9kHz~6GHz频率范围；
●具备快速扫描模式、扫描时间可设置范围 10us~1000s，平均噪声电平为-164dBm/Hz；
●功率一键测量：信道功率、占用带宽、邻道功率、场强测量；
●干扰分析功能：光谱图、信号强度、接收信号强度指示、频道扫描、信号识别、差分频谱、干扰定位( 选件)、数字余辉；
●支持主流的无线通信系统的解调分析：FDD-LTE，TDD-LTE，WCDMA/HSDPA+，TD-SCDMA/HSDPA+，CDMA/EVDO，GSM/EDGE 多种解调模式( 选件)；

ACTC-8600AH频谱分析仪技术参数

型号	ACTC-8600AH
频率范围	9kHz ～ 6GHz
频率精度/ 分辨率	±1 ×10-6±1/1Hz
相位噪声	典型 < -110 dBc/Hz @ 偏移100kHz 典型< -100 dBc/Hz @ 偏移10 kHz 典型< -90 dBc/Hz @ 偏移1 kHz
安全输入电平	不大于+30dBm（峰值功率/ 入口衰减>15dB）；+50VDC
三阶互调截获点	典型值>+15dBm
二次谐波抑制	<-70dBc -20dBm 单音混频器输入，放大器关闭
三阶互调	<-70dBc -20dBm 双单音混频器输入，信号间≥ 1MHz，放大器关闭
剩余响应	≤ -85dBm 1MHz ~ 6000MHz（无信号输入，衰减器为0）
参考电平范围/ 精度	-167dBm ～ +35dBm/ ≤ ±0.5dB@+25±5℃
输入端口/ 驻波比	N 型/50Ω/<1.8
跟踪源输出频率/ 电平	25MHz ~ 6GHz/-30dBm-0dBm
工作模式	点频/ 扫频
电平分辨率/ 精度	1dB/±2dB
电源	适配器AC100 ~ 240 V/50 ~ 60Hz DC19V /3.42A、内置锂电池11.1V / 5.2Ah
环境温度	工作温度-10℃ ~ +55℃储藏温度-40℃ ~ +80℃
显示	6.5 寸 TFT 彩色 LCD
尺寸/ 重量	257mm × 75mm × 185mm/<3kg



型号	ACTC-8600AH
LTE 解调分析指标
频率范围	10MHz~6GHz
宽带	1.4MHz，3MHz，5MHz，10MHz，15MHz，20 MHz
EVM 模式	BTS 模式(RS/P-SS/S-SS/PDSCH)，OTA 模式(RS)
测试信息汇总:	射频测量、调制信号质量、全部测量信息
射频测量
射频测量精度	± 1.0 dB 典型值 ( 输入范围 –50 dBm ~ +10 dBm) LTE-FDD
	± 1.0 dB 典型值 ( 输入范围 –30 dBm ~ +10 dBm) LTE-TDD
调制解调测量
频率偏差	± 10 Hz + 参考时钟偏差
EVM( 均方根) 精度FDD-LTE	2.0% 典型值(E-UTRA Test Model 3.1，输入范围–50 dBm ~ +10 dBm)
EVM( 均方根) 精度TDD-LTE	2.0% 典型值(E-UTRA Test Model 3.1，输入范围–50 dBm ~ +10 dBm)
空口测量
信号扫描	可以扫描6 个小区
	测量S-SS、RSRP、RSRQ、SINR
	自动保存GPS 信息，SS 功率和调制测量结果
多天线测试	支持MIMO 2X2、4X4
	显示RS 功率及多天线延时
TDD/FDD-LTE 地图覆盖测试	可扫描小区的PCI、SS 功率、RSRP、RSRQ 等信息
	测量数据可导出为KML 格式和CSV 格式；



ACTC-8600AH频谱分析仪选件信息

序号	类别	名称	规格型号	订货号
1	整机	手持频谱分析仪（中文）	ACTC-8600A	2022.8600A.01
3	整机	手持频谱分析仪（中文）	ACTC-8600AH	2022.8600AH.01
4	选件	终端式功率计	ACTC-8000-0040	2022.800030
5	选件	通过式功率计	ACTC-8000-0050	2022.800031
6	选件	功率计（软件）	ACTC-8600-815	2022.8600A.50
7	选件	功率计（软件）	ACTC-8600AH-802	2022.8600AH.30
8	选件	地图覆盖	ACTC-8600-801	2022.8600A.34
9	选件	GPS 接收机（AS-216M）	ACTC-2160-901	2022.8600A.28
10	选件	信道覆盖	ACTC-8600AH-801	2022.8600AH.28
11	选件	干扰分析	ACTC-8600-800	2022.8600A.33
12	选件	干扰定位	ACTC-8600-802	2022.8600A.29
13	选件	干扰分析	ACTC-8600AH-800	2022.8600AH.27
14	选件	干扰定位	ACTC-8600AH-816	2022.8600AH.44
15	选件	定向- 有源对数周期天线		根据客户测试需求定制
16	选件	FDD-LTE 基站测试	ACTC-8600AH-803	2022.8600AH.31
17	选件	FDD-LTE 空口测试	ACTC-8600AH-804	2022.8600AH.32
18	选件	TDD-LTE 基站测试	ACTC-8600AH-805	2022.8600AH.33
19	选件	TDD-LTE 空口测试	ACTC-8600AH-806	2022.8600AH.34
20	选件	ACTC-8600AH-GSM/EDGE 测量选件	ACTC-8600AH-807	2022.8600AH.35
21	选件	ACTC-8600AH-WCDMA/HSDPA 基站分析	ACTC-8600AH-808	2022.8600AH.36
22	选件	ACTC-8600AH-WCDMA/HSDPA 空口分析	ACTC-8600AH-809	2022.8600AH.37
23	选件	ACTC-8600AH-TD-SCDMA/HSDPA 基站分析	ACTC-8600AH-810	2022.8600AH.38
24	选件	ACTC-8600AH-TD-SCDMA/HSDPA 空口分析	ACTC-8600AH-811	2022.8600AH.39
25	选件	ACTC-8600AH-CDMA2000 基站分析	ACTC-8600AH-812	2022.8600AH.40
26	选件	ACTC-8600AH-CDMA2000 空口分析	ACTC-8600AH-813	2022.8600AH.41
27	选件	数字余辉功能	ACTC-8600AH-815	2022.8600AH.43
28	选件	ACTC-8600AH-EVDO 基站分析	ACTC-8600AH-817	2022.8600AH.46
29	选件	ACTC-8600AH-EVDO 空口分析	ACTC-8600AH-818	2022.8600AH.47
30	选件	频道扫描	ACTC-8600AH-819	2022.8600AH.48
31	选件	跟踪源（100kHz~3.1GHz）	ACTC-8600A-TG	2022.8600A.27
32	选件	跟踪源功能（25MHz~6000MHz）	ACTC-8600AH-TG	2022.8600AH.29
