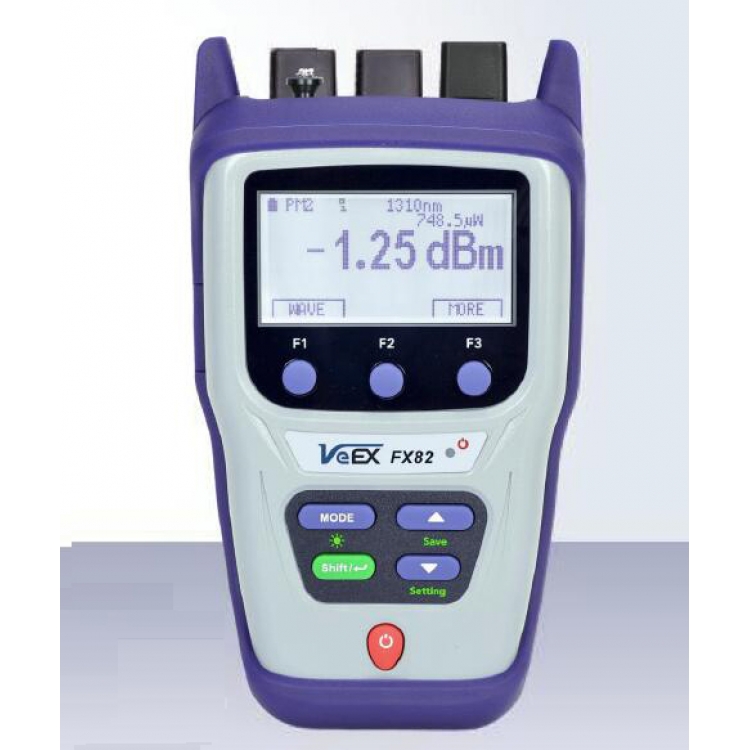

FX82 OPM 光功率计简介
FX82 宽频 OPM 配备了一个大的 1mm InGaAs 探测器，这样可以在一个宽的波长和动态范围上确保测试的精度。探测器的平滑谱响应从 1500- 1600nm 窗口，所以适合 DWDM 测试，该光功率计在工厂已经校准常用的波长和选件的 CWDM 波长。
仪表可以测试连续信号功率，且可以检测用于光纤识别的 270Hz, 1KHz 和 2KHz 调制方式。当和 VeEX 公司的激光源配对，在 CW 模式下支持 WaveID,设备将自动识别收到的波长并使用准确的校准系数。 客户可更换的适配头类型。
VeEX® FX80系列是一款支持下一代光技术测量的测试仪，主要用于点到点或点到多点光网络的安装、测试、故障排查等测试，高亮LCD 并结合简易的操作界面方便现场技术人员使用。
FX82光功率计特点
• 高亮 LCD3.5 英寸显示屏方便在室外查看以及室内弱光下使用
• 手持式,设计坚固，重量轻，防水防尘设计。
• 支持存储 1920 个单波长测试结果
• 支持存储 960 个三波长 PON 测试结果
• 测试结果包含时间戳
• 可自定义通过/失败门限
• USB (有线) 或可选的蓝牙 (无线) 接口用于测试结果传输
• Micro-USB, 5V DC 充电可自定义通过/失败门限，锂离子电池
FX82光功率计技术参数
|
广电宽带功率计 (可选)
|
|
|
波长范围 (nm)
|
800 到 1710
|
|
校准波长 (nm)
|
标准-850/ 1300/ 1310/ 1490/ 1550/ 1625/ 1650
可选-CWDM ITU-T 694.2 Grid(1271/ 1291/ 1311/ 1331/ 1351/ 1371/ 1391/ 1411/ 1431/ 1451 / 1471/ 1491/ 1511/ 1531/ 1551/ 1571/ 1591/ 1611)
|
|
功率测试范围 (dBm)
-标准 (PM1)
-高功率 (PM2)
|
-70 到 + 10
-50 到 +25
|
|
功率测试精度 %, (dB) 12
|
± 5, (0.2)
|
|
线性度，%(dB)
|
± 2.5, (0.05)
|
|
测试音检测
|
270/330/ 1000/2000
|
|
接口
|
固定 SC/APC 或者 SC/UPC
|
|
Wave ID (自动)
|
和 VeEX 其他光源兼容
|
|
可选适配头 (可更换)
|
ST, SC, FC, LC,通用接口 1.25 & 2.5 mm
|
通用信息
尺寸：129 x 61 x 38 mm (H x W x D)
重量：< 400 克
外壳：聚碳酸酯外壳, 1 米跌落测试
电池： 内置可充电锂电池
电源：Micro USB 接口，5 VDC 充电器
PC 连接：Micro USB,PC 软件用户数据传输
显示屏：TFT LCD 支持背光
操作温度：- 10℃ 到 50℃
储藏温度：-20℃到 70℃
相对湿度：5% 到 95% 非凝结
