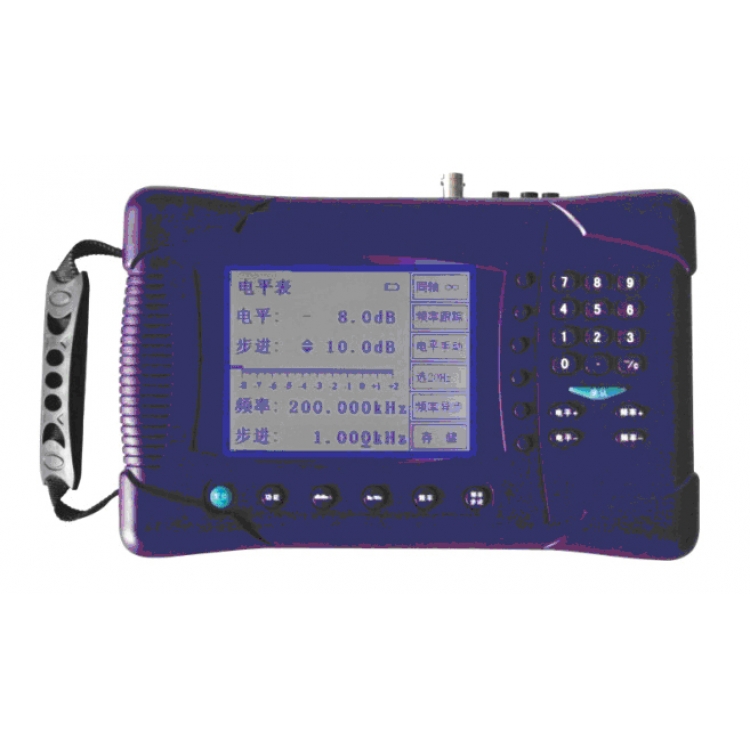

    ACTC2020手持式选频电平表

    • 本店价:登录查看价格
    • 货号:YM000533
    • 品牌:汇信
    • 上架时间:2024-05-06 11:20:36
    • 已关注浏览:96
    • 评价: (已有0条评论)
    • 销量:最近售出 10
    付款方式:支持在线支付(支付宝 财付通 网银),不支持货到付款
    我要买:-+
    小计:登录查看价格
    产品分类

    商品详情

    商品评价

    ACTC2020选频电平表功能概述:

    200Hz~2000KHz的工作频段,包括了话路、载波通道、通信电缆/网络电缆传输测试的300路以下载波通道所有频谱。尤其适合电力载波系统通道衰减、杂音(杂波)干扰、谐波失真;收、发信机信号的快速捕获并自动测量;阻波器、结合滤波器等性能指标测试。该仪表电平测量范围宽、选择性好、固有失真低。

    ACTC2020选频电平表产品特点:

    ● 智能化、数字化、一键式的功能界面使得仪表的测试十分简单。

    ● 体积小、重量轻。仅重约1.5Kg。

    ● 高频继电保护通道自动测试功能。

    ● 频率自动搜索功能,可同时测出未知频率及其电平值。

    ● 选频表可测+41dB电平。

    ● 同轴、平衡都具有四种阻抗:75Ω、100Ω、600Ω、∞(0Ω)

    ● 采用电子电位器自动校准电平。

    ● 频率电平步进值可以在1Hz至9.999KHz之间任意设定。

    ● 电平测试具有10dB换档和0.1dB分辨率。

    ● 320×240型汉字点阵大屏幕液晶屏,LED背光,全中文界面。

    ● 测试结果本机记忆、本机阅读和电脑打印功能。

    ● 其中本机记忆、本机阅读功能的增加可以随时察看多达百次的测试结果。

    ● 交直流电源三种供电方式:

    A交流:使用220Ⅴ±10% (50Hz)交流适配器供电。

    B直流:本机内置可充电锂离子电池供电;

                外接可充电锂离子电池供电、待机时间长达约8小时。

    ACTC2020选频电平表技术指标:

    1.1液晶屏尺寸:

    320×240型汉字点阵液晶屏、LED背光、全中文界面

    1.2频率测量范围:

    频率自动跟踪范围200Hz~2000kHz,输入电平大于-40 dB。

    A:宽频:10kHz~620kHz~1860kHz~2000kHz

    B:选频:200Hz~620kHz~2000kHz

    200Hz至2000KHz误差: ±2×106

    1.3频率响应误差(以0dB档,75Ω,80KHz为基准):

    A:宽频:10kHz~620kHz         ±0.2dB

            620kHz~2000kHz       ±0.5dB

    B:选频:200Hz~620kHz         ±0.2dB

    620kHz~2000kHz       ±0.5dB

    1.4电平测量范围:

    A:宽频测量范围:(同轴/平衡输入) -50dB 至+41dB

    B:选频测量范围:(同轴/平衡输入) -100dB至+41dB

    1.5电平换档误差(以75Ω、0dB档80KHz为基准):±0.2dB

    1.6零电平误差(以75Ω、0dB档80KHz为基准):  ±0.2dB

    1.7电平刻度误差(以75Ω、0dB档80KHz为基准):±0.2dB

    1.8输入阻抗:

    同轴  75Ω、100Ω、600Ω、∞(高阻抗)

    平衡  75Ω、100Ω、600Ω、∞(高阻抗)

    1.9选择性:

       A:20Hz带宽(适合测试10KHz以下频段)

    Δа=3dB的带宽:      约20Hz

    ±150Hz      阻带衰减≥60dB

       B:1.74KHz带宽(适合测试10KHz以上频段)

    Δа=3dB的带宽:      约1.74KHz

    ±6KHz       阻带衰减≥60dB

    1.10固有失真衰减:

       200Hz至2000KHz      提高灵敏度50 dB≥60dB

    1.11中频、镜频干扰衰减:       ≥60dB

    1.12回波损耗 :  ≥35dB

    1.13平衡输入及纵向干扰衰减:    0.2KHz至620KHz    ≥40dB

    1.14机内固有杂音: ≤可测电平25dB

    1.15电平时间稳定性: 1小时 约±0.2dB; 7小时 约±0.3dB

    1.16电平温度稳定性: 0℃至 +45℃         约±0.2dB

    1.17交直流电源三种供电方式:

    A交流:使用220Ⅴ±10% (50Hz)交流适配器供电。

    B直流:本机内置可充电锂离子电池供电;

                外接可充电锂离子电池供电、待机时间长达约8小时。

    1.18 MTBF(可靠性):约3000H

    1.19安全要求:

    符合GB6587.1规定的Ⅱ组要求,

    其中额定工作范围:0℃至+40℃

    1.20本机功耗:约4VA

    1.21仪表外形尺寸:228 mm×140 mm×68 mm

    1.22仪表重量:约1.5Kg
