ACTC100-D1 Pro 汇信 光时域反射仪

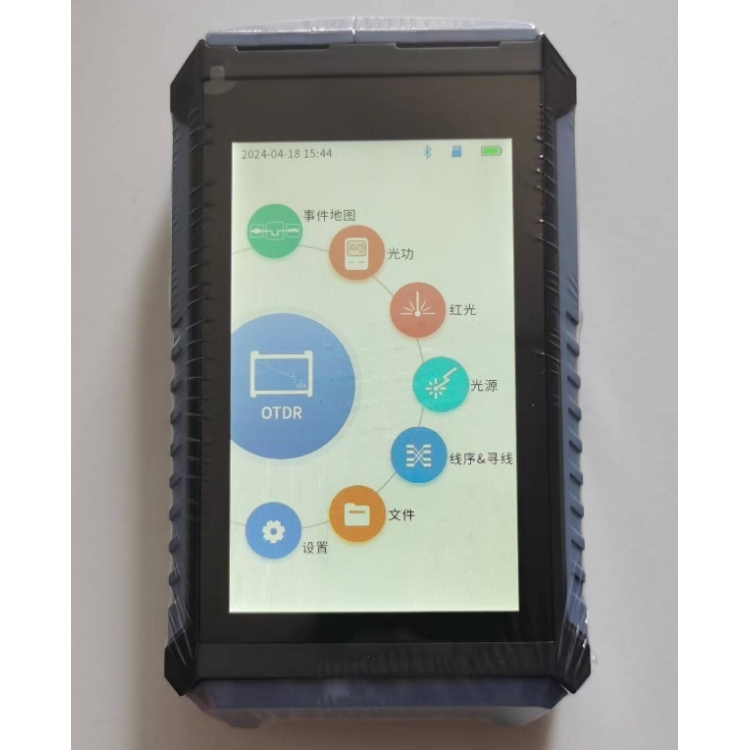

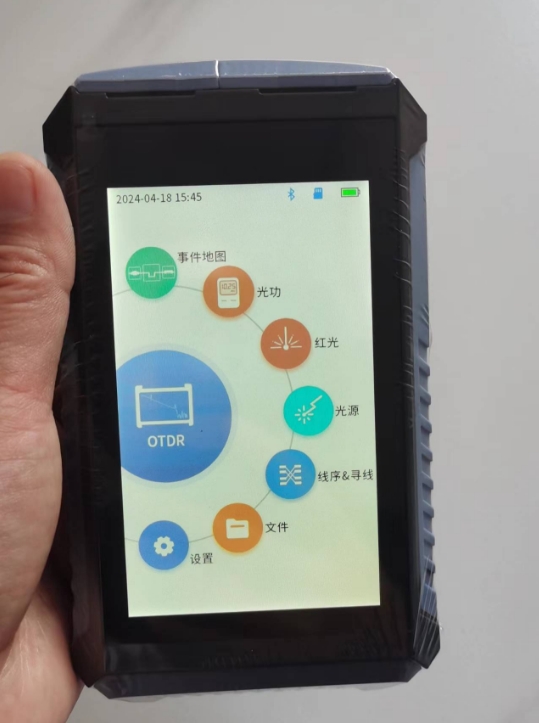

ACTC100-D1 Pro 光时域反射仪机身小巧、便于携带；采用4.3寸高清触摸屏，支持多点触控。 集成OTDR、  事件地图、分波光功、红光、光源、手电筒、网线线序、寻线等多功能一体机，满足不同场合多种测试需求。其中OTDR功能标配单波长、内置波长隔离器，可对链路进行带光测试，事件盲区1.5m, 测量范围100km，实测距离70-80公里。

ACTC-100 Pro 用于测量光纤的长度、损耗、接续质量等参数，能够轻松测试光纤链路的断点、弯折、损耗点，适用于装维人员对线路维护及抢修测试。

 ACTC100-D1 Pro系列光时域反射仪技术指标

光 时 域 反 射 仪
模 块型号	-X1(带光测试)	-D1不可带光测试	-E1	-F1
光纤类型	G.652单横光纤
波长	1550±20nm	1310/1550±20nm	1625±20nm	1650±20mm
动态范围	24dB	26/24dB	26dB	26dB
事件盲区	1.5m
衰减盲区	8m
测试量程	100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km
测试脉宽	5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lμs
测距精度	±(1m+取样间隔+0.005%×测试距离
线性度	±0.05dB/dB
采样点数	≥20000
采样分辨率	≤0.03m
损耗分辨率	0.01dB
损 耗 门 限	0.20dB
距离分辨率	0.01m
折射率	1.00000~2.00000
文件格式	SOR标准文件格式
损耗测量模式	4点法/5点法
激光安全等级	Class l级
光连接器	SC/PC

注：

1550nm 带光测试能力：可测试线路中带有功率≤+5dBm 的1310/1490nm/1577nm 信号的光纤；

1610nm 带光测试能力：可测试线路中带有功率≤0dBm 的1310/1490/1550nm 信号的光纤；1577nm≤-20dBm;

1625mm 带光测试能力：可测试线路中带有功率≤0dBm 的1310/1490nm/1577nm 信号的光纤；

1650nm 带光测试能力：可测试线路中带有功率≤+5dBm 的1310/1490nm/1550nm/1577nm   信号的光纤；

红光源VFL	650nm±10nm，≥10mW，2.5通用接口
RJ45线序	可测试≤300m
RJ45寻线	数字寻线，支持带电寻线

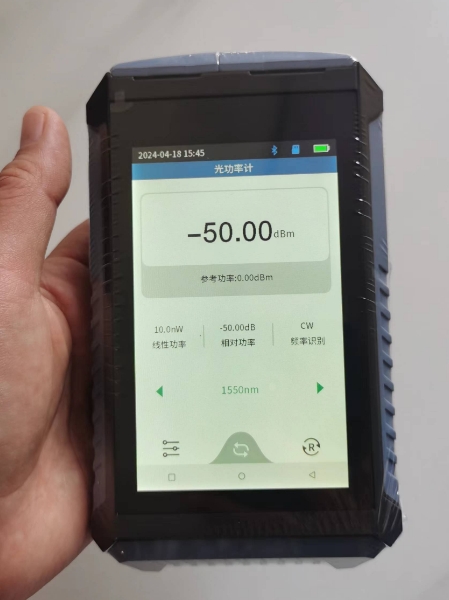

光功率计
波长范围	800nm-1700nm
功率范围	-50 ～ +26dBm（标配）；-70 ～ +10dBm（可选）；-40 ～ +26dBm（分波光功）
校准波长	850,1300,1310，1490,1550,1625,1650nm
光口适配器	2.5通用接口
稳定光源功能
波长	1310/1550nm：
输出功率	≥-5dBm
输出模式	CW(270Hz,1K270Hz,2K270Hz)
通用指标
显示屏	4.3英寸彩色TFT LCD触摸屏
电池	3.7v/4000mAh 锂电池组，支持连续8小时工作时间
电源	输出:5V.  2A
适应环境	工作温度：-5 ～ +50℃，保存温度：-20 ～ +70℃， 相对湿度： 0 ～ 95％    无结露
尺寸	144mm*86mm*33mm
重量(含电池)	<400g



ACTC100-D1 Pro光时域反射仪装箱清单

主机(含电池)、电源适配器、数据线、光盘(含分析软件、使用说明书)、寻线仪 校准证书、合格证/售后服务保修卡、清洁棉片、仪器软包
