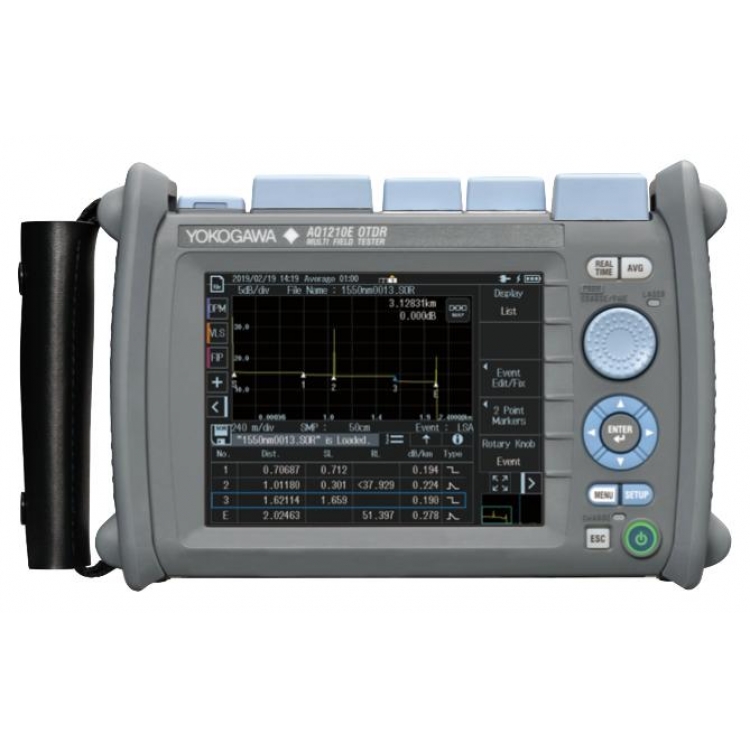

AQ1210横河光时域反射仪OTDR

AQ1210光时域反射仪是可以测量光纤距离和损耗、确定故障所在位置的智能型、多用途OTDR。AQ1210OTDR采用了5.7英寸电容式触摸屏，支持多点触摸与多任务工作方式。AQ1210 光时域反射仪共有6个型号。其中AQ1210A为双波长37/35dB，可以满足城域网、接入网等中长距离测量的要求；AQ1215E为3波长42/40/39dB支持FTTH在线检测的大动态范围型号，可以穿透1x128路光分路器，同时它内置滤波器，支持带光线路的在线测量与维护。


AQ1210横河光时域反射仪OTDR主要特点

• 双操作模式：触摸屏与硬键按钮相结合，手指轻点、滑动、缩放或按压操作仪器屏幕
• 多任务处理：执行OTDR测量的同时，还可确认其他纤芯的光功率、光纤ID/弯曲等
• 智能链路分析：一键测量、完整的网络特性，轻松阅读报告
• 强劲续航：可使它在Telcordia标准条件下持续供电10个小时
• 快速启动：从完全关机状态到测量准备完成仅需10秒
• 多光纤测量：可指导用户按顺序跟踪多个光纤的测量情况
• 高速、高性能实时测量：可根据操作环境选择: 短时的高速模式及波形的高精度模

• PDFOTDR视图模式:OTDR视图只需点击图标，即可在曲线和图形间切换

•报告:内置后期处理软件，用于生成PDF格式的OTDR报表•
• 高级曲线分析：包括多曲线分析、双向曲线分析、曲线差异分析、区间分析(回波损耗)
• 远程控制：通过智能手机或平板电脑使用网络浏览器或Wi-Fi或LAN控制命令进行远程控制

AQ1210横河光时域反射仪OTDR技术指标：

型号	AQ1210
波长	1310/1550nm
量程	500m, 1km, 2km, 5km, 10km, 20km, 50km, 100km, 200km
动态范围	37/35 dB
事件盲区	0.8 m
衰减盲区	5 m /5 m
量程设置	500m ~ 200km
脉宽设置	3ns ~ 10us
存储容量	>1000条曲线
体积	216×157×74mm
重量	1.0kg
显示	5.7英寸电容式触摸屏

AQ1210横河光时域反射仪（OTDR）订货信息

型号	波长	动态范围	事件盲区	衰减盲区
AQ1210A	1310/1550nm	37/35dB	0.6m	3.5m/4m
AQ1215A	1310/1550nm	42/40dB	0.6m	3.5m/4m
AQ1210E	1310/1550/1625nm	37.35//35dB	0.6m	3.5m/4m
AQ1215E	1310/1550/1625nm	42/40/39dB	0.5m	3.5m/4m
AQ1215F	1310/1550/1650nm	42/40/37dB	0.6m	3.5m/4m/4m
AQ1216F	1310/1550/1650nm	42/40/40dB	0.6m	3.5m/4m/4m



AQ1210横河光时域反射仪OTDR标准配置：

名称	数量
(1) AQ1210主机	1台
(2) AQ1210A单模模块	1 个
(3) AQ9441(FC) 适配器	1 个
(4) AQ7932 OTDR仿真软件	1 套
(5) AC转换器	1 个
(6) 软包	1 个
(7) 电池	1 个
(8) 电源线	1 条
(9) 肩带	1 条
(10) 中文操作手册	1 本
