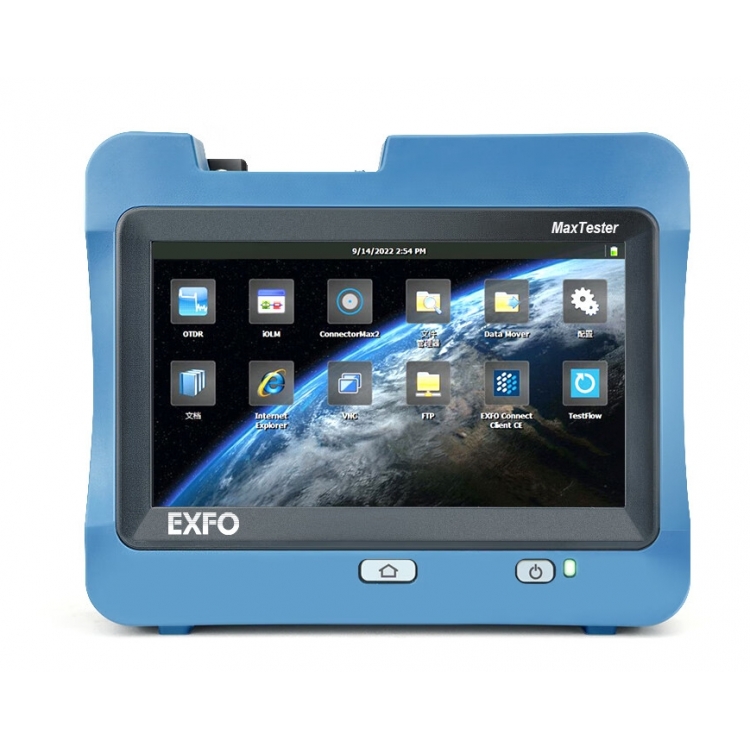

MAX-730D加拿大EXFO 光时域反射仪OTDR

MaxTester 700D系列基于轻巧便携、结实耐用的OTDR MaxTester平台，MAX-730D是一款入门级OTDR，借鉴平板电脑设计，性能可靠。它采用7英寸室外增强型触摸屏，可提供便捷的用户体验。它还配备类似Windows的直观GUI，用户使用方便快捷。此外，它还采用OTDR 环境，提供基于图标的功能、迅速启动、自动的宏弯查找器以及增强的自动与实时模式，适用于城域网，并经过优化，可通过分光器进行测试，实现端到端FTTH鉴定和排查光纤故障。

采用长达12小时的电池续航时间的锂电池，可确保您安心使用，提供即插即用型硬件选件， 如可视故障定位仪（VFL）、功率计 和USB工具，使技术人员的工作变得轻松。

 MaxTester 700D系列采用基于OTDR的智能应用iOLM  （光眼）。这款iolm软件只需点击一下，便可将复杂的曲线分析工作化繁为简。

 MaxTester 730D PON/城域网OTDR经过优化，可通过分光器（可测1x128）进行测试，确保实现端到端FTTH测量。此外，它具备多种可选的动态范围，多种可选测试波长。1650 nm带在线测试功能可在不影响其它客户信号的情况下，对在线网进行高效的测试。

MAX-730D可以通过安全管理选项，管理员可以在MaxTester上定义和加载防篡改安全配置文件，在主屏幕上显示属性消息，并使用用户密码 （永久或可更新）对其进行保护。



MaxTester 730D 光时域反射仪OTDR 技术参数：

技术规格
显示器	7英寸（178毫米）室外增强型触摸屏，  800 x 480 TFT
接口	两个USB 2.0端口 RJ45 LAN 10/100 Mbit/s
存储	2 GB内存（20000条OTDR曲线，典型值）
电池	可充电锂聚合物电池 可根据Telcordia（Bellcore）TR-NWT-001138连续运行12小时
电源	电源交流/直流适配器，输入100-240 VAC ，50-60 Hz
波长（ nm）	1310 ± 20/1550 ± 20/1625 ± 10（可选）/1650 ± 15（可选）不可同时都选
在线波长（ nm）	1650 隔离度：  1265 nm至1617 nm时50 dB
动态范围（dB）	39/38/39/39
事件盲区（ m）	0.5
衰减盲区（ m）	2.2
PON盲区（ m）	30
距离范围（km）	0.1至400
脉冲宽度（ ns）	3至20000
线性度（dB/dB）	±0.03
损耗阈值（dB）	0.01
损耗分辨率（dB）	0.001
采样分辨率（ m）	0.04至10
采样点数量	可达256000个
距离不确定度（ m）	±（0.75 + 0.0025% x 距离 + 采样分辨率）
测量时间	用户自定义
反射精准度（dB）	±2
典型实时刷新率（Hz）	4

MAX-730D光时域反射仪在线功率计（选件）技术参数

功率范围（dBm）	–60至23
功率不确定度（dB）	±0.5
校准波长（ nm）	1310、1490、1550、1625、1650
可选择的波长（ nm）	1310、1490、1550、1577、1625、1650
音频信号检测	270 Hz/330 Hz/1 kHz/2 kHz



MAX-730D光时域反射仪在线PON功率计，带OPM2选件（选件）
功率范围（dBm） PON功率计（ nm） 功率不确定度（dB） 校准波长（ nm） 可选择的波长（ nm）	–60至23 两个通道：  1490/1550和1490/1577 ±0.5 1310、1490、1550、1625、1650 1310、1490、1550、1577、1625、1650、1490/1550、1490/1577

MAX-730D光时域反射仪光源（选件）

输出功率（dBm）b	-1
调制方式	CW、330 Hz、1 kHz、2 kHz

MAX-730D光时域反射仪一般规格

尺寸（H x W x D）	166 mm x 200 mm x 68 mm（6 9/16  in x 7 7/8 in x 2 3/4 in）
重量（带电池）	1.5 kg（3.3 lb）
工作温度	–10 °C至50 °C（14 °F至122 °F）
存储温度	–40 °C至70 °C（–40 °F至158 °F）a
相对湿度	0%至95%  （非冷凝）

内置功率计规格（GeX）（可选） 功率计规格（GeX）（可选）  c



校准波长（ nm）	850、1300、1310、1490、1550、1625、1650
功率范围（dBm）d	27至–50
不确定度（%）e	±5% ± 10 nW
显示分辨率（dB）	0.01 = 可允许至–40 dBm 0.1 = –40 dBm至–50 dBm
自动偏移置零范围 d、f	可允许功率–30 dBm
音频信号检测（Hz）	270/330/1000/2000

可视故障定位仪（VFL） （可选）

波长	650nm
输出频率	CW/调制1 Hz
输出功率计62.5/125 μm	>–1.5 dBm（0.7 mW）
激光防护	2级



MAX-730D光时域反射仪选件 （可选）

GP-10-061 GP-10-072 GP-10-100 GP-1008 GP-2155 GP-2205	柔性仪器箱 半刚性仪器箱 刚性仪器箱 VFL适配器（2.50 mm至1.25 mm） 便携式背包 车载直流电池充电适配器（12 V）	GP-2208 GP-2209 GP-2240 GP-2242 GP-2243 GP-3115	备用手写笔 备用电池 多用途包 替换手带 备用的交流/直流适配器（指定国家的电源线） 支架



MAX-730D光时域反射仪订货信息：

OTDR订货号	波长	动态范围
MAX-730D-SM1	1310/1550 nm	39/38db
MAX-730D-SM3	1310/1550/1625 nm	39/38/39db
MAX-730D-SM7	1650 nm在线测试	39db
MAX-730D-SM3	1310/1550 nm和1650 nm 在线在同一测试口	39/38/39db
选件	说明	备注
OTDR	仅支持OTDR应用	软件
iOLM	仅支持iOLM  （光眼）应用	软件
Oi	支持OTDR和iOLM  （光眼）应用	软件
OPM选件	在线PON功率计模式（双波段）	硬件
OLM  （光眼）软件包	iOLM Advanced	软件
iLOOP	iOLM  （光眼）环回模式	软件
iCERT	iOLM
