光纤端面的检查可以降低光纤通信线路维护成本,提高排障效率,保证光纤通信信号传输质量。由于光纤连接器插头的端面容易粘染肉眼看不见的污物或小颗粒,有可能导致光信号被隔断,或者引起反射波对光纤信号传输造成损伤,甚至会损坏光源,对整个光纤通信系统造成损害,因此,在光纤连接器连接之前,需要对光纤连接器插芯进行检查和清洁。

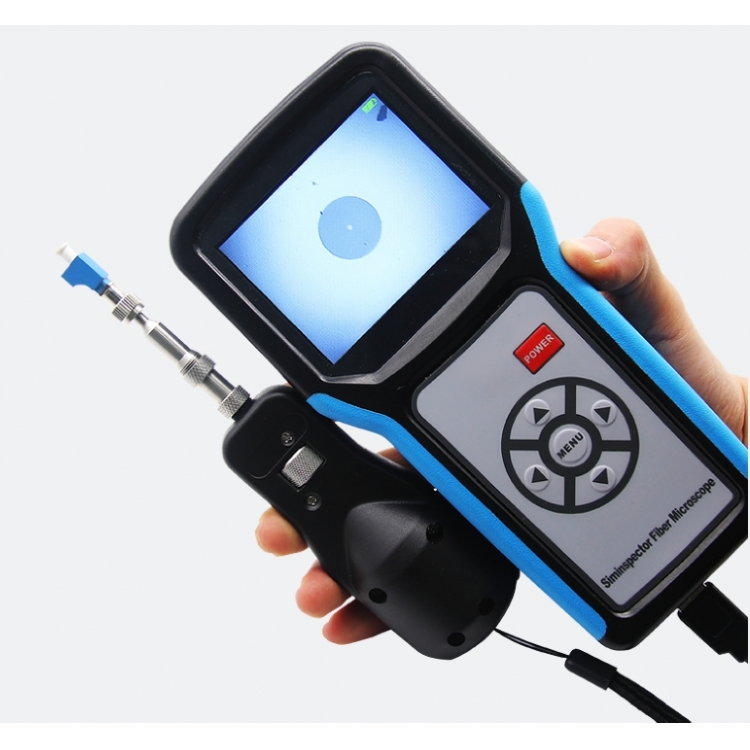

FMS-200X光纤端面检测仪是一款便携式光纤端面检测仪,通过USB接口把光纤端面图像传输到手持显示器上,通过图像可以清晰判断光纤端面的状况,检测光纤端面是否有划痕或者脏污。全系列的光口适配器接口可以满足多种场合光纤端面检测的需求。
FMS-200X汇信USB光纤端面检测仪产品特点
光纤端面成像清晰可见
可检测SC、FC、ST、LC、 E2000、MU等常用的PC和APC的光纤连接器公头端面及部分适配器里面的母头端面。
采用清晰图像采集软件,采用高清光学物镜,高清图像传感器,高分辨率液晶显示屏,让光纤端面和光口的划痕和脏污清晰可见,采用USB2.0接口连接测试主机和显示器。

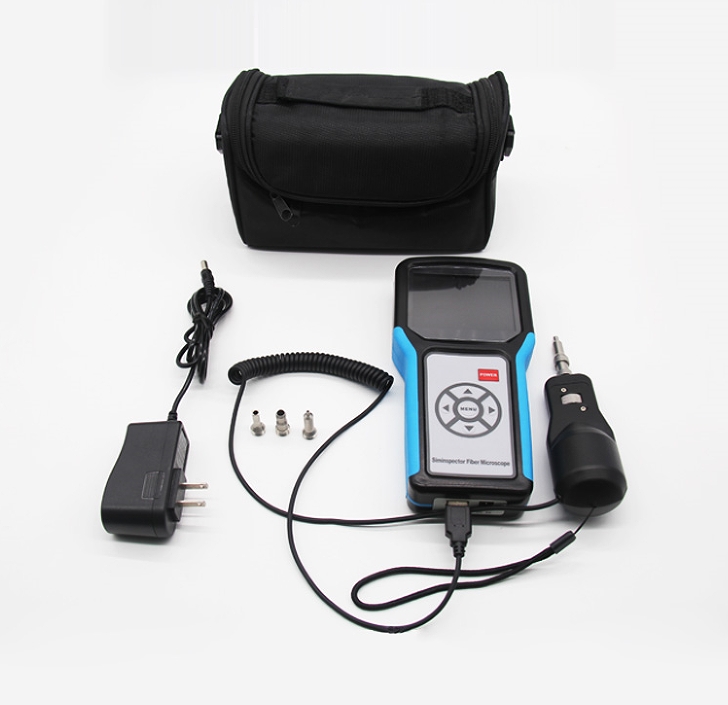

多种产品检测功能 可配备多种光口适配器,法兰接口,检测光纤连接器,光收发器模块,TOSA&ROSA组件等产品的光纤端面的测试要求。
使用USB端口进行图片信号传输,连接方便稳定
客户可以使用USB端口使光纤端面检测仪与显示屏进行连接,机身小巧使用简单方便,保证了连接的稳定性。无论是工厂环境或是工程现场,我们的检测仪都可以稳定显示清晰的光纤端面图像,光斑均匀,无暗角,无干扰。保持图像清晰,画质稳定。预中心定位,光纤端面图像居中显示,可以快速找到光纤端面图像。
FMS-200X汇信USB光纤端面检测仪产品参数
放大倍数:200X(3.5英寸显示器);400X(9英寸显示器)
分辨率:0.5μm
显示屏:3.5英寸
显示分辨率:VI 320*240
对焦方式:手动
视频信号格式:PAL
储存温度:-20~50℃
工作温度:-10~50℃
功耗:3W
供电方式: 9V充电电池或外接电源
图像连接端口:USB
供电工作时间:5小时
体积:160mm*44mm*44mm
重量:0.5kg
FMS-200X汇信USB光纤端面检测仪应用
1:可检测SC、FC、ST、LC、E2000、MU等所有PC和APC的光纤连接器公头端面及适配器里面的母头端面:
2:200倍放大能力,优于1μm分辨率;
![]()
