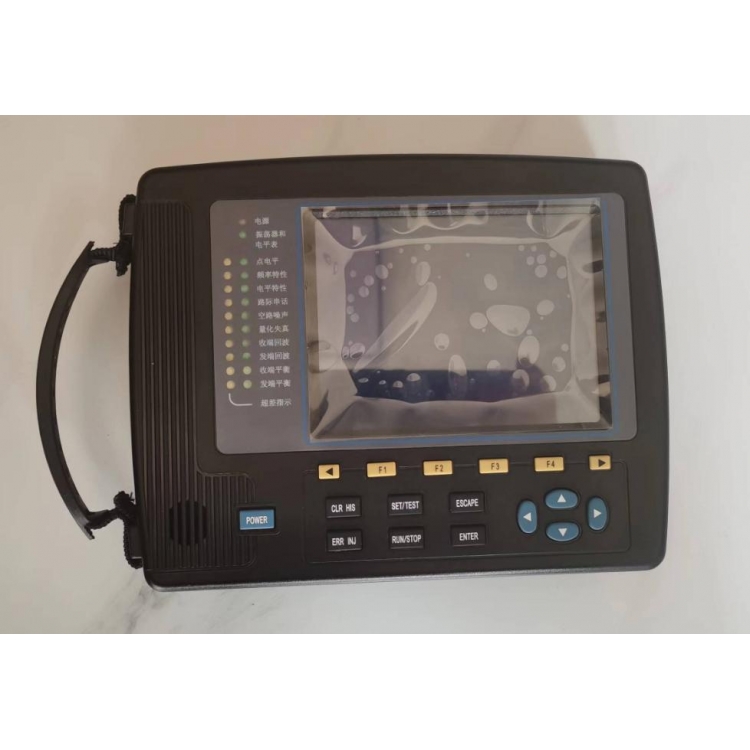

GT-3C 汇信 PCM话路特性分析仪

GT-3C PCM话路特性分析仪产品简介

GT-3C PCM话路特性分析仪是一款便携式通信仪表，该产品用于对话音通路的各项指标的测试，广泛应用于PCM端机、数字交换机、载波通信机、用户调度机及基于VOIP技术设备的测试，特别适合于科研、生产、工程安装、验收和维护。



GT-3C PCM话路特性分析仪主要特点

·手持式话路特性分析仪；

·全中文菜单，大屏幕显示，操作简便；

·可进行多任务工作（可以边测试边翻阅以前的记录）；

·内建测试模板，图形显示；

·内置直流环路馈电电路和直流环路保持电路；

·符合人体工程学的设计，智能导航式中文操作界面，操作简单方便；

·大屏幕液晶显示，320×240点阵，LED背光；

·可以外接打印机接口；



GT-3C PCM话路特性分析仪基本功能

·点电平、频率特性、电平特性、量化失真、空闲噪声、路际串话、回波衰耗、对地平衡度测试；

·端对端测试，环回测试；

·单路或30路自动测试,并以报表形式打印

·全自动模式、手动模式，全自动模式可选择测量指标中的一项、几项或全部，测试步长可编程；

·可存储多达60组测量结果；最高达9个测试设置存储；并可进行掉电记忆；

·内置发生器和接收器，输出口和接收口分别带有直流环路馈电电路和直流环路保持电路，不仅可测E&M二/四线接口，还可测LGE、FXO，LGS、FXS接口；

·测试结果图形显示，可以和内建的ITU-T标准模板比较，合格与否一目了然；

·存储测量结果可以上传至PC机，进行分析、整理、归档、打印输出

GT-3C PCM话路特性分析仪图例

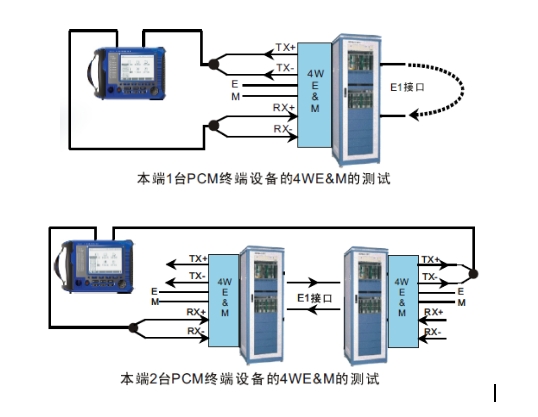

·四线“点电平/频率特性/电平特性”等指标的测试

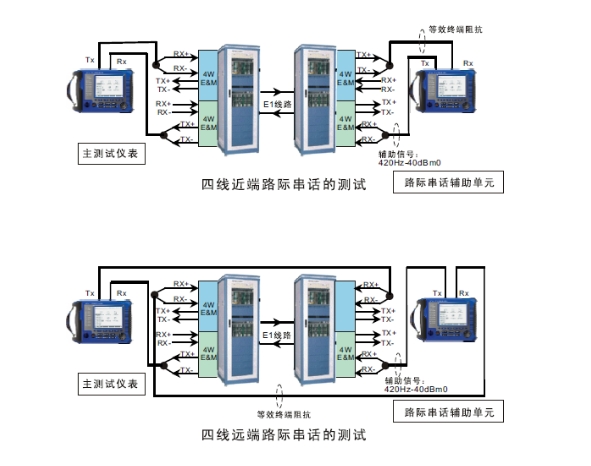

·四线“路际串话”的测试





GT-3C PCM话路特性分析仪技术指标

发生器  信号频率：100Hz～4000Hz，步长10Hz

输出电平：+6～-61dBm0，步长1dB

相对电平：+1～-17dBr，步长0.1dBr

失  真  度：在1020Hz/0dBm0，≥50dB

频率响应：±0.1dB

　　 输出阻抗及回波损耗：在200～3600HZ内输出阻抗为600Ω，回波损耗≥36dB

　　 输出平衡度：在200～3600Hz内平衡度≥60dB

 接收器

·电    平  频率范围：200Hz～3600Hz

电平范围：+13dB～-78dB，其中 dBm0为 +6～ -61dBm0, dBr为+7～-17dBr

测量误差：0dBm0点为±0.2dB，其它各点为±0.3dB

            参考信号：1020Hz/-10dBm0

·频率响应 参考信号：1020Hz/-10dBm0

频率范围：200Hz～3600Hz

测量范围：-60dB～+60dB

测量误差：±0.2dB

·电平特性 参考信号：1020Hz/-10dBm0

电平范围：+5dBm0～-60dBm0

测量范围：-60dB～+60dB

测量误差：±0.2dB

·空闲噪声 辅助信号： 关闭

测量范围：-90dBm0 p～+5dBm0 p，ITU-T加权

测量误差：-90 ~ -75dBm0p：±2.5dB

-75 ~ -70dBm0p：±1.5dB

-70 ~  +5dBm0p：±1dB ;

·路际串话 主串信号： 1020Hz/0dBm0

测量范围： -90dBm0～+5dBm0

误差范围： ±1 dB 要求

·量化失真 参考频率：820Hz；

电平范围：+5dBm0～-60dBm0

dBm0;

测量范围：0～60dB，ITU-T加权

测量误差：±0.8dB

·回波衰耗 测试用信号频率范围：200Hz~3600Hz，电平0dBm0

测量范围：0dB~62dB

测量误差：±1dB

·对地平衡度  测量用信号频率范围：200Hz~3600Hz，电平：0dBm0

测量范围：0dB~82dB

测量误差：±1dB



·输入阻抗及回波损耗：在200～3600HZ内输入阻抗为600Ω，回波损耗大于等于36dB；

·输入平衡度：在200～3600Hz内平衡度大于等于60 dB；

·接口平衡：600Ω，200Ω+560Ω//0.1UF ;  200Ω+680Ω//0.1UF；

·相对电平：-17～+7dBr，步长0.1dBr；

·直流环路：IGT动态阻抗 >100KΩ，环路电流最大60mA，环路压降约为-15V；

OGT动态阻抗>100KΩ，馈电电流恒流22mA。



GT-3C PCM话路特性分析仪其它参数：
● 供电：
  （1）本仪表专用电源适配器
      INPUT:AC220V 50Hz
      OUTPUT:DC 9V 1.2A
  （2）仪表内部充电电池
       4000mAh 6V 镍氢可充电电池
       工作时间：6小时
       充电：关机时充电8小时；开机时充电12小时
● 尺寸和重量：

长×宽×高：220×162×48mm
    重 量：1kg
● 环境参数：
   操作温度：-10～+50℃
   储藏温度： -20～+70℃
   湿 度： 5%～90%非凝结



下一个：GT-2B PCM话路特性分析
