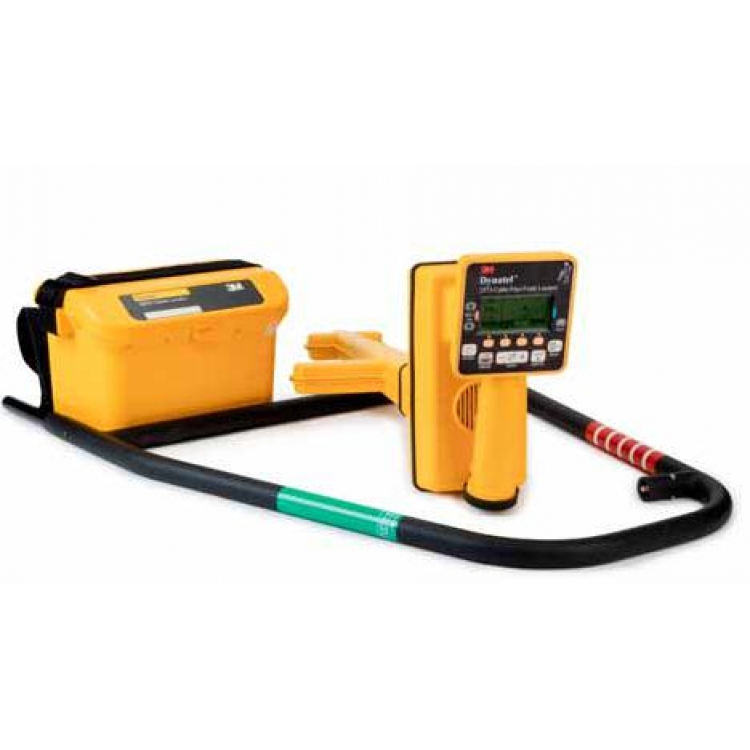

2573XE-ID 美国3M地下管线探测仪光 电缆路由探测仪

2573XE-ID  美国3M地下管道和电缆路由探测仪产品特性

 3M Dynatel 2573XE-ID系列管道/缆线/标识/故障定位仪设计用于地下定位和测绘，为定位开挖施工作业人员提供以下技术：

 蓝牙无线技术接收机

 集成USB端口与USB Type-C连接器兼容

 内置GPS，可内部保存或直接保存到与USB Type-C连接器兼容的记忆棒中

写入/读取/定位3M™ iD标识器

 定位3M™电子标识器系统（EMS）

多根天线实现准确的定位能力

大尺寸液晶显示屏，图像驱动图形界面

集成信号音功能

护鞘故障

2瓦发射机



追踪模式

6个有源频率（直连情况下）

 4个感应频率（高功率输出情况下）

 4个频率同时发射（直连情况下）

 输出阻抗自动匹配

 带高电压检测的电阻测量

 宽泛的操作温度范围

 240V交流电保护

 标准碱性电池

3M™ Dynatel™2500系列定位仪提供了一项全新的功能—追踪模式。该模式通过一组天线阵列进行 精确的峰值探测，可以绘制出管线位置的示意图，让现场探测者充满信心。

产品规格说明



2573XE-ID  美国3M地下管道和电缆路由探测仪发射机规格

管线定位模式

3M 2573XE-ID 系列发射机输出功率

	输出（瓦）	频率（Hz）
正常	0.5	所有频率
高	3	577 、1K、8K、33K
	1	82k 、133k
（使用3M™ Dynatel™ 12瓦发射机 和3M™ 2200RB可充电电池时）	12	577 、1k 、8k
	10	33k
	1	82k 、133k



外皮接地故障定位模式（仅适用于 2573）

故障定位频率	10/20Hz---接地故障
故障定位模式下追踪频率	577，33kHz
识别模式（仅适用于 2573）
2550/2573	577， 133kHz
欧姆表模式
范围	0~10兆欧
音调变化	长鸣，脉冲，无声
直连输出
输出电压	70Vrms
输出电流	0.75Arms
输出保护	240Vrms
物理特性
重量（含电池）	2.4kg，选件：使用 3M ™ 12V 2200RB 可充电电池和碱性电池：（4.2 千克）
电源
尺寸	19.7 cm x 28.6 cm x 17.2 cm
电池数量和型号	6节 2号碱性电池；选件：3M ™ 12V 2200RB可充电电池， 12V-6AH，铅（Pb）酸密封 免维护型电池
使用时间	40小时（正常输出）
	10小时（高输出） 选件：使用3M 12V 2200RB可充电电池（12伏）时， 典型发射机指定的电池寿命（如上所列）增加40% 。使用3M 2200RB可充电电池可以绕  过碱性电池。
外部直流电源	9~18VDC
充电式电池保险丝	5 安培/32伏
点烟器适配器缆线	4 安培/快断保险丝250V

3M™ 2573XE-ID 系列发射机频率

	低（Hz）			中（Hz）		高（Hz）
有源	577	1 k	8 k	33 k	82 k	133 k
感应			8 k	33 k	82 k	133 k

故障模式频率

故障信号	10/20 Hz
追踪信号	577 Hz/33 kHz

信号音模式频率

577  Hz和133  kHz，以8 Hz频率脉动



2573XE-ID  美国3M地下管道和电缆路由探测仪接收机规格

管线定位模式

定位模式选择	追踪视图、定向峰值、空值（提供 360°定位）、特殊峰值、双峰值
显示屏	4.4 英寸对角线液晶显示屏（菜单驱动 GUI）
音箱	0.25 W
耳机插孔	标准迷你耳机插孔（与 USB Type-C®适配器搭配使用）
连接	蓝牙®无线技术 - 双模蓝牙 5.0 支持 GAP 、GATT 、SPP 格式配置文件 USB 端口与 USB Type-C 连接器兼容
GPS 测绘	GPS 接口（内部， 3m）CEP50（自主精准定位） 外部 GPS 设备 - 以实际使用的设备规格为准
控制方式	手动和自动
缆线/管道测深精度	0-60 英寸（1.5 米时±2%±3 英寸（7.6 厘米） 60-120英寸（1.5-3.0 米）时，±6%±3英寸（7.6厘米） 120-180英寸（3.0-4.5 米）时，±10%±3英寸（7.6厘米）
缆线/管道深度范围	0-360英寸（0-914 厘米）
标识器测深精度	标识器测量深度+/-（10%+5cm）或+/-（10%+2 in）3
有源频率
2550/2573	577Hz，1kHz，8kHz，33kHz，82kHz，133kHz，
无源频率	31.kHz5（CATV），15kHz~30kHz（LF）
电力频率	50Hz-60Hz第 5和第 9谐波；60Hz-60Hz第5和第9谐波 ,100/120Hz(CPS)整流功率
辅助频率	512，560，640
用户自定义频率	四个50~999Hz
拾音模式	同频
外皮接地故障定位模式（仅适用于 2573） 8kHz，33kHz，82kHz，200kHz
物理特性
尺寸	76.2 cm x 26.1 cm x 26.7 cm
重量（含电池）	2.9kg
电源
电池数量和型号	8节 5号碱性电池；选件：3M™可充电电池组 1
使用时间	30小时；8小时
采用选件3M充电电池	使用15瓦的3A USB Type-C™连接器交流适配器充电3小时 *设备温度≥104℉40℃)时将停止充电，温度达到 122℉（50℃)时切断电源。
整体装箱尺寸重量	84 cm x 43 cm x 32 cm；13kg



 2573XE-ID美国3M地下管道和电缆路由探测仪应用环境

防护等级	IP54
操作温度	-20℃~50℃
存储温度	-20℃~70℃
安全标准	FCC-CFR47(Part15)
高海拔高度	6500 英尺（2000米）

电子标识器频率

TEL： 电信	101.4 kHz
GAS：气体	83.0 kHz
WTR：水	145.7 kHz
WW：废水/卫生设施	121.6 kHz
COM：电缆	77.0 kHz
GP：通用/中水	66.35 kHz
CE PWR：欧洲电源	134 kHz

3M ™ iD 标识器和 3M™ EMS 标识器

3M ™ Dynatel™ 2573XE-ID 系列定位仪	3M EMS 标识器	写入范围：	读取范围：
	近地表	6英寸（15厘米）	61厘米（24英寸）
	球形标识	12英寸（30厘米）	1.2米（48英寸） （电话、欧盟电 上一个：URF-6100 汇信 地下管线探测仪 光缆路由探测仪 下一个：RD8200英国雷迪管线探测仪 商品评价 0% 好评度 好评(0%) 中评(0%) 差评(0%) 发表评价即可获得积分，前五位评价用户可获得双倍积分： 您可对已购商品进行评价 发评价拿积分 前五名可获双倍积分 全部评价(0) 好评(0) 中评(0) 差评(0) 总计 0 个记录   登录账号： 匿名用户 电子邮件： 评价等级： 评论内容： 验证码： 个人中心 帐户注册 购物流程 订单信息 关于配送 订单查询 订单取消 订单确认 支付方式 货到付款 在线支付 银行转帐 售后服务 退换货地址 退换货说明 维修OTDR,维修2M误码测试仪，维修光纤熔接机... 关于我们 关于我们 服务条款 微信扫一扫 客户服务热线 010-87669287 关于我们 | 联系我们 | 免责条款 | 隐私保护 | 招聘英才 | 在线留言 | 快递查询 | 网站地图 Copyright © 2016 北京汇信时代科技股份有限公司 版权所有，并保留所有权利 粤ICP备00000000号
