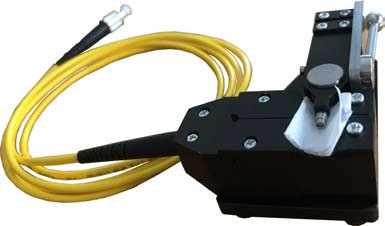

FOD5516光纤夹持器

FOD5516 光纤耦合夹钳设计用于在单模光纤中注入和检测光信号。

FOD5516光纤夹持器 用于无法接入到一个或两个光纤末端的情况，例如在接头盒中。

FOD5516 常见的应用是与光纤电话配合使用实现三方通话对于光纤的查找、识别与测试维护。



技术规格：
耦合效率@1310nm	< 22dB, 20dB典型值
耦合效率@1550nm	< 17dB, 16dB典型值
插入损耗@1310nm	<7dB, 3dB典型值
插入损耗@1550nm	<8dB, 7dB典型值
光接口	FC-PC（尾纤长度1m），可选SC
反射损耗	<-60 dB
重量	<170 g
尺寸	35Hх75Wх75Lmm
操作温度	10to+35oC,湿度85%
存储温度	0to+50oC,湿度95%
质保: 1年







操作步骤：

检测信号：

1. 通过抬起杠杆 (1) 来升起导轮 (2)。

2. 将裸纤放入对准槽（4）中。 为方便起见，请在此处 (5) 用手指压住光纤。

3. 将控制杆 (1) 返回到向下位置，降低导轮 (2)，将裸光纤固定到导轮下方的棱镜上。

4.在方向(7)接入跳线(6)的任何光信号均可以耦合到跳线并且可以被测量。

注入信号：

5.将光源（音频信号源、光纤电话等）与跳线 (6)连接。

6.重复上述步骤4.1 到 4.3。

7.注入光将沿远离跳线的方向耦合到光纤中，与上图中的 (7) 相反。

取出光纤并存放：

8. 要松开裸光纤，请再次提起杠杆 (1) 并小心地将光纤从对准槽 (4) 中取出。

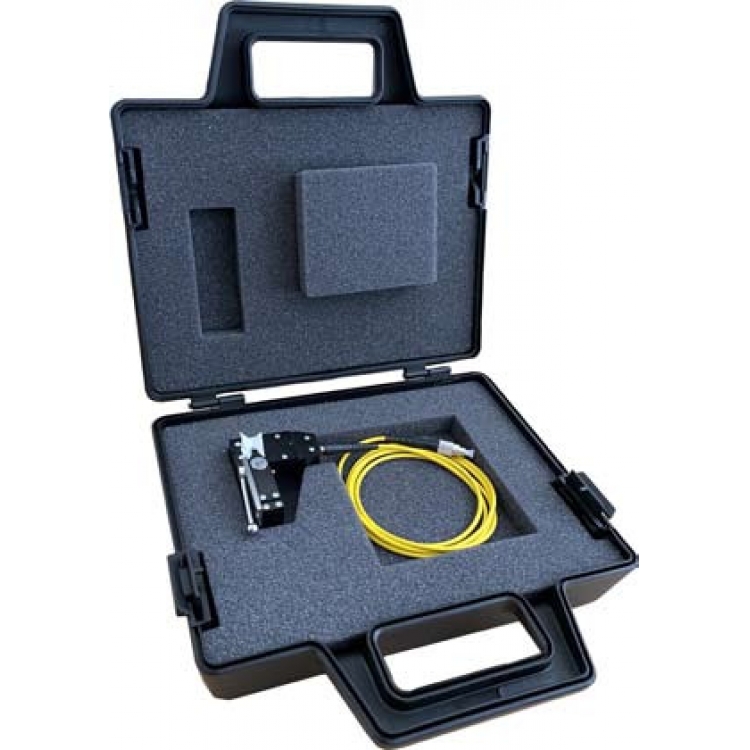

9. 将 光纤夹持器存放在其保护盒中，无尘布 (3) 放在导轮和棱镜之间。

10. 始终使用无尘布用酒精清洁导轮和棱镜槽区域。
