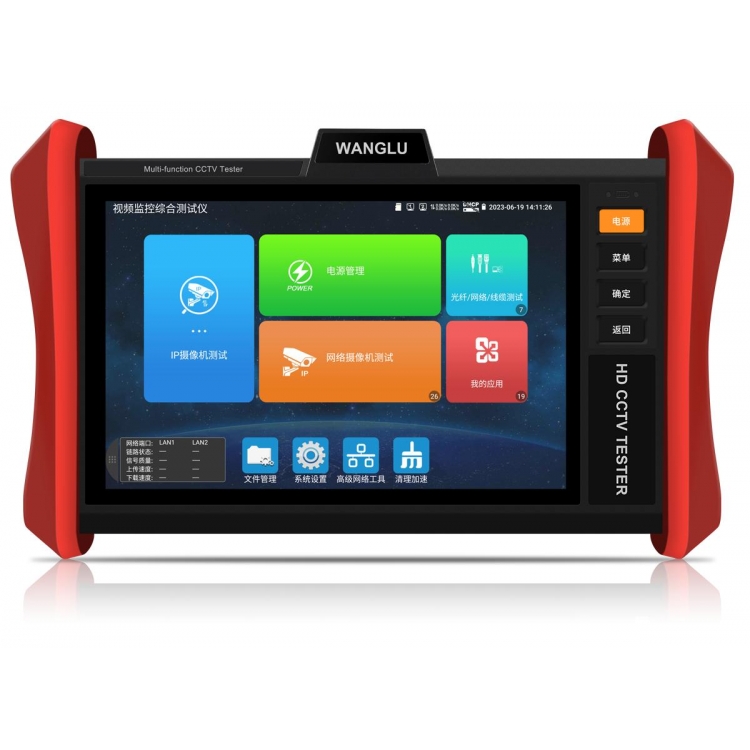

上一个：MT-8810工程宝光时域反射仪IPC-T80-MOVTADHSEFG全功能工程宝视频监控测试仪产品概述：
IPC-T80-MOVTADHSEFG全功能工程宝是针对安防监控、综合布线的测试仪表。H.265编码摄像机，主码流测试图像分辨率高达4K。它同时兼顾了模拟、同轴高清（TVI8MP/CVI8MP/AHD8MP）监控快球和摄像机测试。
升级8寸1920x1200 IPS全视角电容触摸屏，使用全新系统，测试画面更加清晰流畅。提供千兆SFP光模块和双千兆以太网接口，大功率POE供电，可为大功率摄像头提供临时供电；PoE检测器专为802.3 af/at交换机提供检测功能，快速显示连接摄像机的交换机端口是否有供电，供电协议，电压等。
采⽤4核CPU，新⼀代lpDDR4内存，e-MMC存储，全新系统产品；集成网络摄像机测试、WIFI测试仪、以太⽹测试仪、光等多种功能为⼀体；全新外观设计，靓丽新颖，符合⼈体⼯程学，硬件软件双优化，⽀持⼿机app远程控制、对讲等。
IPC-T80-MOVTADHSEFG全功能工程宝视频监控测试仪应用范围
— 视频监控工程安装和维护
— 网络布线工程的安装和维护
— 快球、IPC摄像机检测
— 视频传输通道检测
— PTZ云台协议控制
IPC-T80-MOVTADHSEFG全功能工程宝视频监控测试仪技术指标
产品型号
IPC-T80-MOVTADHSEFG视频监控测试仪
全功能【*】型号可选
显示屏：
8.0寸，IPS高清全视角电容式触摸屏，分辨率1920x1200。
SFP光模块端口
1个千兆SFP光模块插槽。
网络端口
10/100/1000M 自适应，RJ45。
WIFI
内置2.4G无线WIFI，速率150M，接收无线网络摄像机图像等。
WIFI分析仪
内置WIFI分析仪，可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。
H.265主码流测试
硬件解码，支持H.265主码测试摄像机图像，分辨率4K，可测试1200W摄像机
IP摄像机测试
DC12V/POE 48V供电及功率检测、网络信息、IP地址搜索、图像显示等功能一体。
NON-ONVIF
(私有协议)
ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。
IP探索
全网段寻找摄像机IP地址。
极速ONVIF
自动登录播放图像,修改IP、通道名称等参数，生成测试报告等。
海康测试工具
海康摄像机一键激活、图像测试，可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置等。
大华测试工具
大华摄像批量激活、图像测试，输入重置预留手机号，可修改用户名、密码、IP和通道名称等参数。
EX-SDI/HD-SDI
视频信号测试*
1路EX-SDI2.0 IN BNC输入，分辨率支持4k
3840x2160p 25/30fps，
2560x1440p 25/30fps，
1920x1080p 25/30/50/60fps，
1920x1080i 50/60fps，
1280x720p 25/30/50/60fps，
EX-SDI2.0支持同轴视控，菜单调用
1路HD-SDI IN BNC输入，分辨率支持
1920x1080p 25/30/50/60fps，
1920x1080i 50/60fps，
1280x720p 25/30/50/60fps。
TVI 5.0视频信号测试*
1路CVI IN BNC输入，分辨率支持
4K/8MP_3840x2160p 12.5/15fps,
5MP_2592x1944p12.5/20fps,
4MP_2688x1520p 15fps，4MP_2560x1440P 15/25/30fps,
3MP_2048x1536p 18/25/30fps，
1920x1080p 25/30fps，
1280x720p 25/30/50/60fps，
支持音频检测，同轴视控，菜单调用。
CVI4.0视频信号测试*
1路CVI IN BNC输入，分辨率支持
4K/8MP_3840x2160p 12.5/15fps，
6MP_2880x1920p 20fps，
5MP_2592x1944P 20fps，5MP_2880 x1620P 25 fps，
4MP_2560x1440p 25/30fps，
1920x1080p 25/30fps，
1280x720p 25/30/50/60fps，
AHD4.0视频信号测试*
1路AHD IN BNC输入，分辨率支持
4K/8MP_3840x2160p 15fps,
5MP_2592x1944p12.5/20fps,
4MP_2560x1440p 15/25/30fps,
3MP_2048x1536p 18/25/30fps，
1920x1080p 25/30fps，
1280x720p 25/30fps，
支持同轴视控，菜单调用。
CVBS视频信号测试*
1路Video IN BNC输入，1路Video OUT BNC输出，支持PAL/NTSC制式。
CVBS视频信号电平测量*
测量视频信号的峰峰值、同步电平、突发电平。
视频图像放大*
支持模拟视频图像放大，IP网络摄像机图像放大和移动。
视频拍照、录像、相片浏览、录像回放
对测试画面进行截图、录像，支持中文命名保存，相片浏览、录像回放操作。
网线TDR测试
测试网线线对状态、长度、衰减、反射率、阻抗、时延偏离等参数。
HDMI输入*
一路HDMI输入，分辨率支持4K 30帧
4K_3840*2160 24/25/30fps /2K_2560*1440P 60fps /
1920×1080p 24/25/30/50/59/60fps /1920×1080i 50/58/60fps /
1280×720p 25/30/50/59/60fps /720×480p 60fps /720×576p 60fps /
1024×768p 60fps /1280×1024p 60fps /1600×1200p 60fps /1440×900p 60fps/800×600p 60fps等。
VGA输入*
一路VGA信号输入，可当显示器。支持分辨率如下：
1280x1024/960/800/768/720P 60FPS，1152x870P 60FPS，1024x768P 60FPS，800x600P 60FPS，640x480P 60FPS。
PoE++电源输出
55V PoE电源输出，功率60W。
DC 12V电源输出
输出12V 直流电流约3A，为摄像机提供临时工作电源。
USB 5V电源输出
5V 2A电源输出功能，可作为手机充电宝功能。
下拉菜单
PoE电源开关、仪表IP设置、WLAN开关、HDMI输入、彩条输出、LAN口流量监控等功能可快速开启测试。
音频测试
输入一路音频信号，测试声音是否正常，可录音保存。
一路音频输出，用于连接耳机。
云台控制测试
支持RS485总线，速率600-115200bps。支持Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等三十多种协议。
彩色发生器*
通过视频OUT端口，发送CVBS彩色图型条视频测试信号。
CVBS彩条支持制式:PAL/NTSC。
UTP网线测试
新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。
协议代码捕捉
内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。
网络测试功能
IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。
寻线功能*
采用复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。
寻电功能*
电压范围
AC12-1000V
频率
50/60Hz
报警方式
声光双重报警
安全等级
CAT.III 1000V / CAT.IV 600V;CE
PoE/PSE检测器
快速检测PoE交换机端口情况，显示供电电压的大小及线路连接情况，支持PoE协议标准802.3at/af或非标检测。
内置摄像头*
1300万高清摄像头。
激光测距*
量程80m，精度±3mm，激光等级2，激光类型635nm，<1mW
数字万用表*
AC/DC电压，AC/DC电流、电阻、电容测试、二极管测试、通断测试等，测试速度3次 / 秒，读数范围-6600～+6600。
光功率计测量*
波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm
可见红光源**
发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。
TDR断点和短路测量*
测量BNC线、网线、电话线等线缆断开或短路的位置。
长度测量
测量BNC线、网线、电话线等线缆断线（开路状态）位置，测试距离3千米，不支持短路长度检测。
电 源
外接电源
DC 12V（2A）
电池供电
内置7.4V聚合物锂电池，容量7800mAh。
充 电
充电3.5小时,一次充电完成可正常使用11小时。
系统参数
操作设置
电容触摸屏，中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单，可选。
自动待机
关闭/5-30分钟。
工作环境及规格
工作温度
-10℃---+50℃
工作湿度
30%-90%
外形尺寸
274mmX171mmX50mm / 1.05Kg
