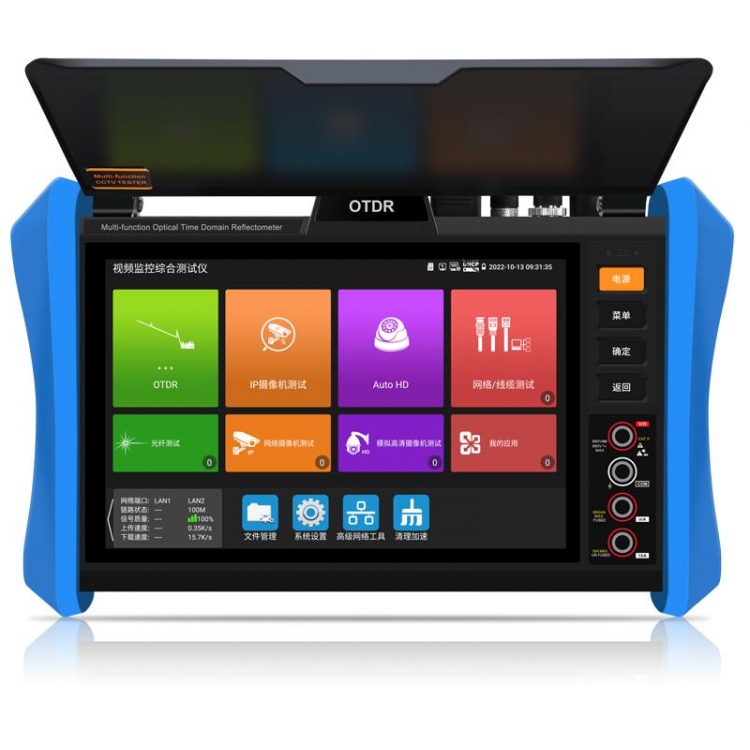

MT-8810工程宝光时域反射仪

MT-8810工程宝光时域反射仪产品概述：

MT-8800光时域反射仪是针对光纤、光通讯检测、安防监控、综合布线的测试仪表。可检测光纤链路⻓度，查找确定连接熔接点位置，检测整个光纤链路以及链路上的连接点、熔接点等损耗，以及光纤链路衰减系数等。部分型号可⽀持带弱光检测。

MT-8810光时域反射仪是采⽤4核CPU，新⼀代lpDDR4内存，e-MMC存储，全新操作系统；集成OTDR、WIFI测试仪、⼯程宝、以太⽹测试仪、光功率计、稳定光源、红光源、寻线器等多种功能为⼀体；全新外观设计，符合⼈体⼯程学，硬件软件双优化，⽀持⼿机app远程控制，在办公室也能测试并获取测试结果。

MT-8810工程宝光时域反射仪应用范围

—　视频监控工程安装和维护

—　网络布线工程的安装和维护

—　快球、IPC摄像机检测

—　视频传输通道检测

—　PTZ云台协议控制



MT-8810工程宝光时域反射仪技术指标

MT-8810工程宝光时域反射仪OTDR技术规格
波长(nm)	1310/1550				1610
动态范围(dB)1	28/26	30/28	32/30	34/34	28	30	32	34
来光检测	支持				不支持
带光测试	不支持				支持
事件盲区(m)2	≤2
衰减盲区(m)3	≤10
量程范围(km)	0.5、1、2、5、10、25、50、100、200
脉冲宽度(ns)	5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000
测试精度	±（1 m +取样间隔+0.005% x 测试距离）
测量时长	5s~3min，实时
线性度(dB/dB)	±0.05
距离分辨率(m)	0.05
采样点数(K)	32- 128
损耗阈值(dB)	0.05
损耗分辨率(dB)	0.01
文件格式	SOR标准文件格式/ PDF/ EXCEL
数据存储	内存8G+TF卡
接口类型	FC-PC,SC-PC
备注：1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。 2、动态范围是大脉冲宽度，动态范围是在200km/20000ns/3min条件下测得的数据。 3、盲区测量条件：反射事件在5Km以内，回波损耗为45dB，使用小的脉宽进行测量。 4、TF卡需要自行购买。

产品型号	MT-8810工程宝光时域反射仪【*】功能可选
显示屏：	8.0寸，IPS高清全视角电容式触摸屏，分辨率1920x1200。
SFP光模块端口	1个千兆SFP光模块插槽。
网络端口	两个10/100/1000M 自适应以太网接口，RJ45。
WIFI	内置双频段2.4G/5G无线WIFI，速率433.3M，接收无线网络摄像机图像等。
WIFI分析仪	内置WIFI分析仪，可查看wifi信息、测试wifi强度、分析信道占用情况和信道评级等。
H.265主码流测试	硬件解码，支持H.265+,H.265/H264编码的摄像机测试，摄像机在H.264编码模式下，主码流测试图像支持分辨率4K/30FPS。摄像机在H.265编码模式下，主码流测试图像支持分辨率8K/24FPS。
IP摄像机测试	DC12V/POE 48V供电及功率检测、网络信息、IP地址搜索、图像显示等功能一体。
NON-ONVIF (私有协议)	ONVIF（带PTZ云台控制），ACTi、大华IPC-HFW2100P、海康DS-2CD864-E13、三星SNZ-5200、天地伟业TD-NC9200S2、科达IPC120L、霍尼韦尔HICC-2300T、爱谱华顿IP5000-BC-13MP/IRS06-13MP、富尼泰达IPC、富尼泰克kumkang8900、富视捷BY-1080Q、WEISKY IPC等八十多个品牌摄像机。可定制。
IP探索	全网段寻找摄像机IP地址。
极速ONVIF	自动登录播放图像,修改IP、通道名称等参数，生成测试报告等。
海康测试工具	海康摄像机一键激活、图像测试，可修改用户名、密码、编码格式、IP地址和通道名称等参数。支持批量激活、修改视频设置、IP地址、恢复出厂设置等。
大华测试工具	大华摄像批量激活、图像测试，输入重置预留手机号，可修改用户名、密码、IP和通道名称等参数。

UTP网线测试		新增端口通断远端/中端/近端错误检测。测试任意两线或两线以上的网线，屏幕上显示连接顺序和网线编号，可测试屏蔽层网线。
协议代码捕捉		内置串口工具，可接收、显示控制设备发出的RS485协议代码数据，也可发送十六进制代码。
网络测试功能		IP地址扫描、链路扫描、PING包测试。快速查找与仪表连接的IP摄像机或其他设备的IP地址。
寻线功能*		采用复用技术，寻线和排序同时测试。寻线器寻到网线后，网线接到UTP口，直接显示网线线序。直通，交叉，直接指示，不需要看跑马灯，支持寻屏蔽网线。
寻电功能*		电压范围	AC12-1000V
		频率	50/60Hz
		报警方式	声光双重报警
		安全等级	CAT.III 1000V / CAT.IV 600V;CE
PoE/PSE电压测试		显示供电电压的大小及线路连接情况。
内置摄像头*		500万高清摄像头。
激光测距*		量程100m，精度±3mm，激光等级2，激光类型635nm，<1mW
数字万用表*		AC/DC电压，AC/DC电流、电阻、电容测试、二极管测试、通断测试等，测试速度3次 / 秒，读数范围-6600～+6600。
光功率计测量*		波长(nm)：850/1300/1310/1490/1550/1625nm。功率范围(dBm) ：-70～+10dBm
可见红光源**		发射可见红光探测光纤线路有无折断、开裂、弯曲等故障。
电  源
外接电源	DC 12V（2A）
电池供电	内置7.4V聚合物锂电池，容量7800mAh。
充    电	充电3.5小时,一次充电完成可正常使用11小时。
系统参数
操作设置	电容触摸屏，中文、繁体中文、英语、波兰语、意大利语、韩语、俄罗斯语、西班牙语、法语、日语、德语、土耳其语、塞尔维亚语、捷克语、葡萄牙语、越南语OSD菜单，可选。
自动待机	关闭/5-30分钟。
工作环境及规格
工作温度	-10℃---+50℃
工作湿度	30%-90%
外形尺寸	274mmX171mmX50mm / 1.2Kg
