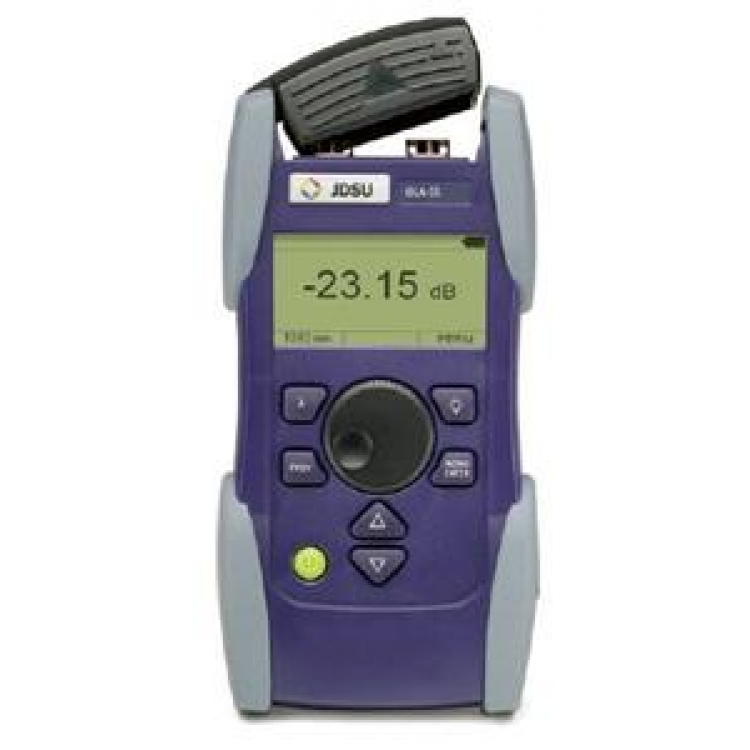

OLA-54/OLA-55光衰减器

－OLA-54 SMTQ光功率衰减器设计用于多模光纤系统(50/125 μm光纤)。
－OLA-55 SMTQ光功率衰减器是一台能够满足未来发展需求的仪表，用于系统测试、安装、维护以及单模光纤的生产。由于它具有最小的差分群时延（DGD），OLA-55也适用于40 Gbps传输系统。
－OLA-55M 是 Smtq 系列中最新的一员。用于系统测试、安装、维护。具有最小的差分群时延（DGD ）。同时，OLA-55M 也适用于40G 传输系统。
OLA-54/OLA-55光衰减器功能特点
•  50/125 μm多模光纤设计(OLA-54）
•  能够适用于40 Gbps系统(OLA-55）
•  OLA-55M 同时具有光衰减器和光功率控制的功能
•  新的光学设计能够获得最小的插入损耗
•  SMTQWheel滚轮用于精确与快速的手动调节衰减值
•  绝对和相对衰减设置
OLA-54/OLA-55光衰减器技术指标

	OLA-54	OLA-55	OLA-55M
可调整波长范围	750 ～ 1350nm 步长 1nm	1260 ～ 1650nm  步长 1nm	1260 ～ 1650nm  步长 1nm
光纤类型	50/125μm	9/125μm	9/125μm
校准波长	850nm、1300nm	1310nm、1550nm	1310nm 、 1550nm 、 1625nm
显示范围(已计算最小插入损耗)	<2.5 ～ 60dB	<2.0 ～ 60dB	<2.0 ～ 60dB
最小插入损耗	<2.5 dB	<2.0 dB	<2.0 dB
线形度	± 0.2	± 0.2	± 0.2
衰减设置重复性	± 0.1 dB	± 0.1 dB	± 0.1 dB
总衰减精度		± 0.8 dB	± 0.8 dB
设置类型	全范围连续	全范围连续	全范围连续
功能	双向	双向	双向
显示值	绝对和相对衰减值	绝对和相对衰减值	绝对和相对衰减值
最大输入功率	+20dBm	+23dBm	+23dBm
光功率控制模式
控制范围			-50 ～ 20dBm
精度			± 0.25dB
显示分辩率			± 0.01 dB
设置时间			<2s
输出功率稳定度			± 0.15dB

说明：光功率控制模式仅OLA-55M支持。
OLA-54/OLA-55光衰减器通用参数
显示图形化（GUI）显示界面
分辨率： 128 × 64 点
显示单位： dB
背光功能：独立按钮开关控制电源4 节 1.5V AA 干电池或 1.2V 可充电镍氢电池
操作时间：干电池 >300 小时电磁兼容符合 IEC 61326 (满足CE )校准建议校准周期 3 年温度工作温度：－10°C to +55°C
储存温度：－40°C to +70°C尺寸与重量外形尺寸： 95 × 60 × 195mm
重量： 500g



OLA-54/OLA-55光衰减器订货信息

型号	订货号	光纤类 型	插芯形式	功能
OLA-54	BN 2280/41	多模	50/125μm	光衰减器
OLA-55	BN 2280/01	单模	PC	光衰减器
OLA-55	BN 2280/21	单模	APC	光衰减器
OLA-55M	BN 2280/02	单模	PC	光衰减器＋光功率控制
OLA-55M	BN 2280/22	单模	APC	光衰减器＋光功率控制
