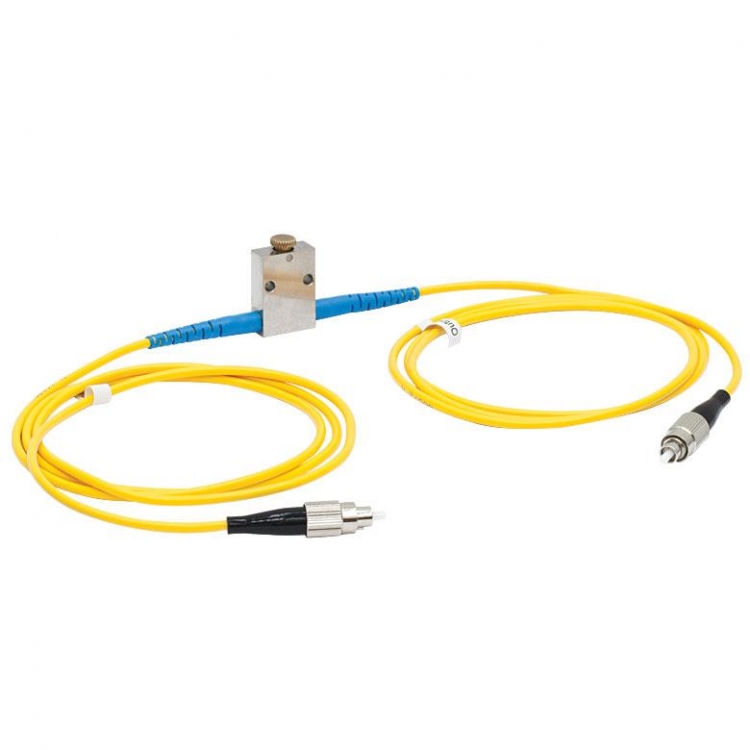

VOA1064nm-FC 单模可变衰减器

VOA1064nm单模可变衰减器，1064nm，50dB，嵌入式，FC/PC接头

窄带单模可变光学衰减器特性

· 双向、嵌入式可变光纤光学衰减器（VOA）

· 基于准直器的手动衰减

· 两端光纤长度为1米

VOA1064nm单模可变光学衰减器可以让用户在光信号通过器件时手动调节光纤中信号的衰减。这些VOA可以用来精确平衡光纤环路中的信号强度，或在评测测量系统的动态范围时平衡光信号。调节螺丝旋转10圈可以达到衰减器最大标定的衰减值。

所有嵌入式VOA都含有带Ø3毫米保护套的单模光纤尾纤。这些VOA或者无端接，或者末端带有2.0毫米窄头FC/PC或FC/APC插头。

每个衰减器都带有一个透镜，可以将从输入光纤发出的光进行准直。其中还有一个遮挡器件，可以通过一个螺丝进行手动调节来改变光束x-y偏移或角度偏移。然后，光束经过第二个透镜，被该透镜耦合到输出光纤。这样一来，耦合效率就发生改变，直到达到所需的衰减值。

窄带单模可变光学衰减器



FC/PC Connectors	VOA630-FC	VOA780-FC	VOA850-FC	VOA980-FC	VOA1064-FC
FC/APC Connectors	VOA630-APC	VOA780-APC	VOA850-APC	VOA980-APC	VOA1064-APC
Operating Wavelength	630 nm	780 nm	850 nm	980 nm	1064 nm
Wavelength Range	620 - 650 nm	760 - 800 nm	830 - 870 nm	960 - 1000 nm	1044 - 1084 nm
Attenuation Range	3.0 - 50 dB	2.1 - 50 dB	1.8 - 50 dB	1.5 - 50 dB	1.3 - 50 dB
Attenuation Resolution	0.15 dB
% Transmission Range	0.001 - 50.1%	0.001 - 61.7%	0.001 - 66.1%	0.001 - 70.8%	0.001 - 74.1%
Insertion Loss	≤3.0 dB	≤2.1 dB	≤1.8 dB	≤1.5 dB	≤1.3 dB
Return Loss	≥40 dB
Max Power	300 mW
Operating Temperature	0 to 70°C
Storage Temperature	-40 to 85°C
