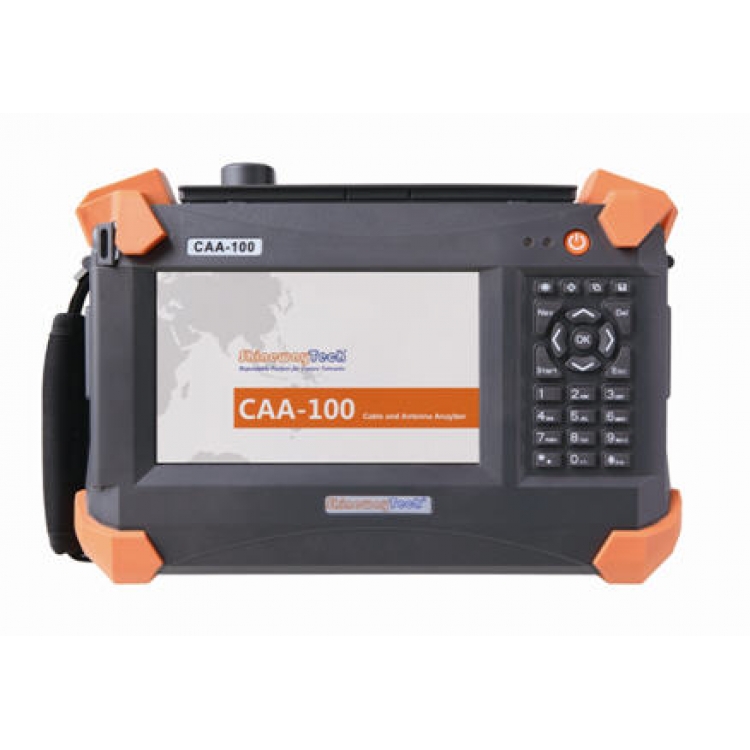

CAA-100A系列天馈线频谱测试仪是一款由信维科技®推出天线、馈线、电缆测试，射频功率测试，以及频谱分析测量的综合性仪器。CAA-100A的天馈功能能够测试基站天线和馈线的驻波比和匹配性及电缆损耗和长距离故障定位，快速评估传输线和天线系统的状况，缩短新基 站所 需 要的 安 装调 试 时 间；1MHz~4.4GHz 超宽测试频率范围，60dB超大动态范围，多种选件功能广泛适用于 2G/3G/4GWiFi等制式下测试。频谱分析模块覆盖频率范围300MHz-4GHz，100dB超大动态范围，-130dBm平均噪底@RBW=1kHz，提供频谱测试、干扰排查等测试。CAA-100系列25MHz~4GHz超宽测试频率范围， 60dB超大动态范围，多种选件功能广泛适用于2G/3G/4G/WiMAX等制式下测试。CAA-100系列采用7寸超大触摸屏设计，8小时超长续航时间，用户体验极好。CAA-100系列是新一代无线网络建设、升级、维护必不可少的测量工具。
CAA-100A系列天馈线频谱测试仪产品特点：
支持天馈仪，频谱仪，TPM功率计，DPM功率计四大模块功能
天馈功能覆盖1MHz-4.4GHz，60dB超大动态范围
频谱功能覆盖300MHz-4GHz，100dB超大动态范围
天馈功能和频谱功能共用端口测试，方便快捷
广泛适用于2G/3G/4G/WiMAX等制式下测试
限制线/标志线/曲线运算等迹线智能判断功能
8小时超长续航时间
7寸LCD彩色触摸大屏显示
强大的仪表文件批量编辑/删除/过滤等管理功能
CAA-100A系列天馈线频谱测试仪产品功能：
1支持多种测量模式
支持持故障距离回波损耗，故障距离驻波比， 频率回波损耗，频率驻波比，电缆损耗，射频功率计和频谱仪多种测量模式，主界面设计精美、用户操作便捷。
可选配多种选件
USB式、高精度功率计探头既可以连接仪表实现对功率的测试和显示，又可以单独连接PC终端，实现测试结果显示和分析，极大地满足客户多方面需求。终端式功率计、通过式频谱功率计可直观清晰地对各种信号进行测量，满足不同层面客户的需求。
3测试曲线智能分析、判断
支持对测试曲线进行单段和多段限制线、标志线分析以及曲线运算分析，结果精准、清晰。
4便捷、精确的校准方式：单端口“T型”校准件&ECAL电子校准件
T型设计，单端口校准即可，便捷精确。且校准后扫描点数减少时不必重新校准，极大地方便了客户现场使用效率。
ECAL电子校准件能够提供一致的校准结果，去除手动校准可能引入的校准误差。
5回损/驻波比即时切换
可同时测试回波损耗和驻波比，并通过点击切换观察结果，大大提高工作效率。
6仪表可实现批量处理测试文件
仪表具有文件过滤功能，可轻松实现批量编辑、分析和保存测试文件，有效的提高效率。
7仪表支持现场校准电缆并获取电缆参数
用户可以手工输入电缆参数（传播速度；电缆损耗）或者选择已知的电缆类型，也可以在不知道电缆信息和参数时，使用手头现成电缆，利用系统自带的“电缆校准”工具得到准确的电缆参数。为现场测试提供便捷。
8支持手动设置频率和选择预设频率
用户可以根据测试需求进行“选择预设的信号标准”或者“自定义频率”。
9节能、环保、人性化界面设计
采用低功耗设计，大容量可充电锂电池和AC适配器双路供电，8小时超长工作时间，且可快捷键设置四种显示模式：普通、黑白、高亮和夜视，适用于不同外界环境下使用。具有便捷的背光管理，风扇管理，电源管理等功能，操作方便，节能环保。
10功能完善的频谱分析模块
频谱分析模块覆盖频率范围300MHz-4GHz，100dB超大动态范围，-130dBm平均噪底@RBW=1kHz，提供频谱测试，干扰排查等测试。
1)频谱测量功能
2)天线测试功能
WCDMA制式 CDMA制式
11 功能强大的CAA Workbench上位机分析软件
CAA Workbench上位机分析软件介绍：
1)数据管理功能
和CAA-100A主机进行文件传输，包括从主机上传文件到工作站/下载文件至主机
和PC 进行文件交互，包括打开本地文件/保存文件到本地
支持报告打印预览和打印，且可全面显示公司名称、测试参数、测量时间等信息
2)应用工具功能
Distance-To-Fault功能
转换成史密斯圆图功能
计算器
信号标准编辑
电缆参数编辑
3) 数据分析功能
支持标志线
支持限制线
支持比例尺功能
支持驻波比和回波损耗格式转换
CAA-100A系列天馈线频谱测试仪技术指标：
型号
CAA-100A
性能指标（天馈部分）
基本性能
频率范围
1-4400MHz
频率分辨率
1kHz
频率精度
±2.5ppm
输出电平
0dBm （典型）
测量速度
2ms/pt
测量点数
137,275,551,1103
方向性
42dB（校准后）
抗干扰能力
17dBm通道，-5dBm频率
频率测试性能
回波损耗范围
0-60dB
回波损耗分辨率
0.01dB
驻波比范围
1-65
驻波比分辨率
0.01
电缆损耗范围
0-30dB
电缆损耗分辨率
0.01dB
DTF测试性能
回波损耗范围
0-60dB
驻波比范围
1-65dB
距离范围
1500米
分辨率
1.5*10^8*Vp/(F2-F1)
Vp：电缆传播速度；F1，F2：起始和截止频率
性能指标（频谱部分）
频率指标
频率范围
300-4000MHz
频率分辨率
1kHz
频率稳定性
±2.5ppm
频率扫描宽度
1-3700MHz
RBW带宽
1k-300kHz(1,3,10步进)
VBW带宽
1k-300kHz(1,3,10步进)
RBW/VBW
1,3,10
幅度指标
衰减器范围
30dB
衰减器步进
5dB
最大输入安全电平
+26dBm
三阶交调
>+15dBm (典型值)
二次谐波失真
<-70dBc
显示平均底噪(DANL)
<-130dBm/Hz
精度
±1.5dB@25±5℃（典型值）
单边带相位噪声@1GHz
-85dBc/Hz @ 10kHz 偏移
-120dBc/Hz @ 1MHz 偏移
残留杂散
<-85dBm
显示方式
动态范围
<=100dB
测量范围
DANL to 20dBm
参考电平范围
-80dBm - 30dBm
幅度单位
对数模式(dBm,dBv,dBmv,dBuv)
检波方式
采样检波，正峰值检波，负峰值检波，平均检波,标准检波
触发方式
自由触发，视频触发
VSWR
2.2:1（典型值）
通用指标
连接器类型
N型阴头
输入阻抗
50欧姆
显示器
7英寸电阻触摸屏，800*480分辨率
数据接口
1个USB Host接口，
1个USB Device接口，
1个10M/100M 自适应LAN口
存储空间
>2000条曲线
语言
中文，英文，西语
内置电池
11.1V 7800mAh 锂充电电池
外部适配器
110 – 240, 50 - 60Hz AC输入，16V 3.75A DC输出
工作温度
-10℃ - 50℃
保存温度
-40℃ - 70℃
相对湿度
0-85% (无结露)
重量
2.5kg（净重）
体积(长×宽×高)
290×175×75 mm
TPM 模块（选件）---终端式射频功率计
频率范围
50-4000MHz
功率范围
-40 - 20 dBm
最大可承受功率
<23 dBm
测试精度
≤±0.3db (15 - 35℃)；≤±0.5dB( 0 - 50℃)
输入驻波比
<1.2
Burst 宽度
1us-60ms
最小测试周期
15Hz
视频带宽
5MHz
最小脉冲宽度
200ns
时间分辨率
四档：0.1us,1us,15us,150us
调制信号峰均比
<12dB
CCDF 测试范围
0.1% - 100%
CCDF 测试精度
±3%
突发信号占空比
0.1% - 100%
供电方式
USB
工作温度
0℃ - 50℃
保存温度
-20℃ - 70℃
相对湿度
0-85% (无结露)
重量
0.3kg
体积(长×宽×高)
125×45×35mm
DPM 模块（选件）---通过式射频功率计
均值测量
频率范围
300-4200MHz
功率范围
100mW-200W
动态范围
≥33 dB
插入损耗
≤0.1 dB
驻波比
1.05-99.9
方向性
≥30 (<3GHz); ≥28 (>3GHz)
测试精度
±4% +0.05W(0℃ - +15℃ 或 +35℃ - +50℃增加3%)
输入阻抗
50Ω
射频接口
N型阴接口
数据接口
USB
峰值测量
功率范围
100mW-500W
测量精度
突发脉冲宽度> 200 µs：±7%；
1 µs <突发脉冲宽度< 200 µs：±10%
0.5 µs <突发脉冲宽度< 1 µs：±15% ；
