E7000L德力天馈线测试仪 (This goods is Free shipping, it is not included in the total fee distribution when calculating the distribution amount)

E7000L天馈线测试仪产品简介

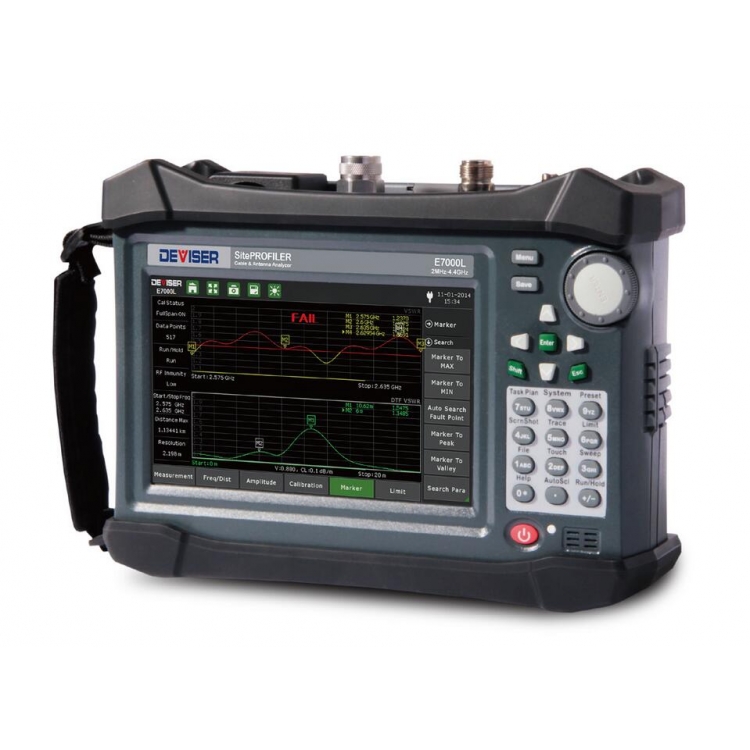

Site PROFILER™ E7000L手持式天馈线测试仪，是一款经过现场优化、可靠、坚固耐用、操作简单的超值产品。在天馈线系统系统中，可快速评估基站射频/光传输和天线系统的运行状态，提高基站的安装、维护效率，Site PROFILER 是无线通信运营商和无线 信号覆盖安装、维护工程承包商、科研、教学、生产中最信赖、最可靠、最优先选择的天馈线测试仪。

E7000L天馈线测试仪主要功能

频域测试

驻波比

DTF 驻波比

回波损耗

DTF 回波损耗

外置

GPS天线模块 通过式功率计

USB型光纤放大镜

功率测试

内置 WIFI模块

光功率测试

电子校准件

光纤故障定位

终端式功率计

故障定位 测试

电缆损耗

相位

Smith圆图



E7000L天馈线测试仪功能特点

● 电池续航时间超过八小时

● 内置E-CAL电子校准模块

▪ 一次连接即可实现快速的自动校准

▪ 一次校准适用于全频段

● 4.4GHz终端式功率计

● 内置光功率计，可视故障定位仪（红光 源），WIFI

● 外置GPS

● USB型光纤放大镜

● 最强的抗射频干扰能力

● 背光式按键

● 坚固、耐用、可靠

● 耐冲击、防尘、防泼溅

● 最小、最轻的天馈测试仪

● 配有软背包，便携

E7000L天馈线测试仪仪技术参数

频率范围 ：2MHz 到 4400MHz

频率分辨率： 0.5kHz 频率准确度 ±2 ppm 输出电平 ≥0dBm

扫描速度：1mS/点 (回波损耗) 1.2mS/点 (故障定位) 数据点数 130,259,517,1033,2065

干扰抑制：+10 dBm （偏±10 kHz以内） +25 dBm（偏>1.0 MHz）

方向性：≤-42dB (机械校准后) ≤-38dB (电子校准后)

回波损耗

范围： 0.00-60.00dB

分辨率： 0.01dB

驻波比

范围： 1-65

分辨率： 0.01

电缆损耗

范围： 0.00-30.00dB

分辨率： 0.01dB

故障定位

回波损耗范围 ：0.00-60dB

驻波比范围： 1-65

距离范围： 0到(点数-1)/(带宽×2) ×Vp（电缆的速度因子）× C（光速）

分辨率(ｍ)： =Vp（电缆的速度因子）× C /(带宽×2)

数据点数： 130,259,517,1033,2065

终端式功率计

频率范围： 20MHz 到 4400MHz

幅度： 最大，最小，偏置，偏置开关，自动幅度

平均： 平均，最大保持，运行/暂停，平均模式，连续/单次

幅度限制： 幅度限制开关，上、下限

显示范围： –100 dBm～+100 dBm

测量范围： –33 dBm～+20 dBm

偏置范围： Max ±100 dB，用户可设置

驻波比： 1.4:1

典型值： 最大输入功率 +27 dBm, ±50 VDC (大于此值会损坏仪器)

连接器： Type N(m), 50 Ω

准确度： ± 0.5 dB (23 ℃ ±3 ℃)

频率响应和线性度： ± 0.8 dB (±0.5 dB典型值)

温度效应： ± 0.02 dB/1 ℃ (典型值)

光纤显微镜

放大倍数： 400x

测试分辨率： 0.75μm

输出制式： PAL/NTSC

重量： 155克

工作/存储温度： 20℃ ~ +50℃ / -30℃ ~ +60℃

光功率计

准确度： ±0.17dB(±3%)

探测器类型： InGaAs  Φ300μm



E7000L天馈线测试仪测试仪功能介绍

●● 功率测试

内置终端式功率计（图一）

USB供电的外置大功率通过式 功率计（选件）

帮您完成基站 功率测试。无需另外的供电。 （图二）

●● 内置的光模块（选件）

内置的光模块可进行光纤链路 的测试。光功率计（图三），

可视故障定位仪（图四），进行光通信的测试。

●● 外置GPS模块选件

外置的GPS模块选件帮助你确认精确的测量位置（经度，纬 度，海拔高度）。为了保证在

正确的地点进行测量，每条测试曲线都可以标注位置信息。 （图五）

●● 双通道显示

双通道的显示使用户可以在一块屏幕上查看两个测试。通过独立的上下双通道显示，用户可以在每个通道上单独的进行标记和合格限的设置，因为不 需要两次测量，这样就极大地节省了时间。（图六）顶部的 通道进行VSWR的测量，底部 的通道进行DTF-VSWR测量来 查找故障点。

●● 故障点定位（DTF）

用驻波比和回波损耗表示的故障定位（DTF）可以精确分辨和定位损坏的电缆、元件和连接器。最多2065个数据点为你在测量时提供更好的频率分辨率，或者用来在不降低距离分辨率的情况下扩展DTF测量距离范围。（图七）

●● USB型光纤放大镜

在光纤连接器连接之前，必须对光纤连接器插芯进行检查和清洁。光纤端面的检查，是降低维 护成本.提高排障效率,保证传输 质量的关键所在。（图八）

●● 自动的PASS/FAIL分析 在设置合格限之后你可以用红 绿色标记进行自动合格/不合

（图一）终端式功率计

（图五）GPS 地理信息

（图四）可视光故障定位

（图九）自动的 PASS/FAIL 分析

（图二）通过式大功率测试

（图六）双通道测试

（图三）光功率测试

（图七）数据采集点高达 2065

（图八）USB 型光纤放大镜

格分析。（图九）用户可以在 测试屏幕上编辑包括上、下界 限的20条合格限。

●● 回波损耗／驻波比 差的回波损耗/驻波比指标可 以损坏发射机，降低基站覆盖 区域，增加掉话率和通话阻 塞，降低数据业务的速率。 （图十）

●● 电缆损耗 电缆损耗测量非常重要，过高 的损耗会降低基站覆盖区域， 掩盖回波损耗问题，产生看起 来好的错误测量结果。
