HS-810 DSL&PON综测仪 (This goods is Free shipping, it is not included in the total fee distribution when calculating the distribution amount)

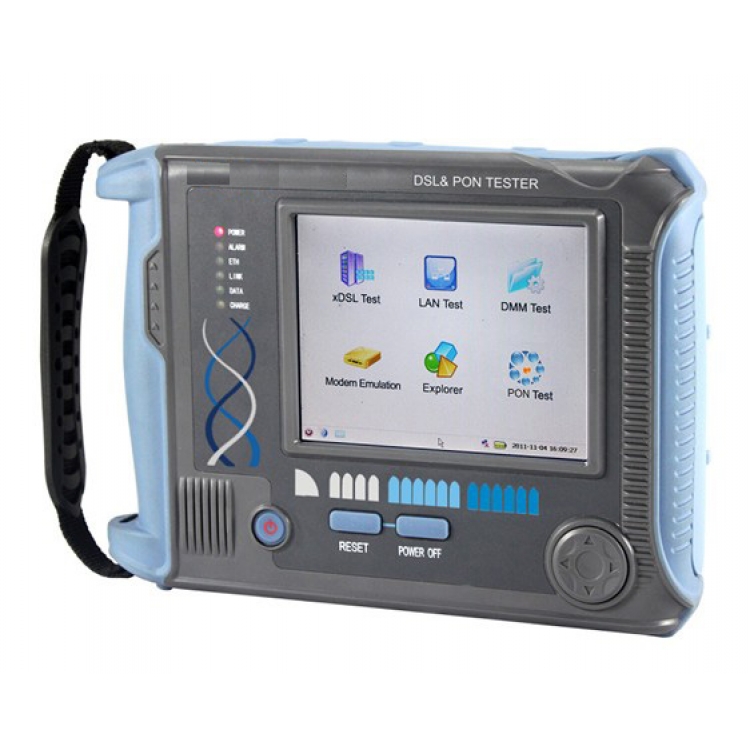

HS-810 DSL&PON综测仪是一款手持式、可电池供电、大屏幕彩屏触摸中文显示维护通信仪表。该产品特别适合XDSL和PON数据业务的现场开通、验收和维护，可广泛应用于电信、移动、联通等运营商，是通信工程技术人员人手一机的最佳选择。

HS-810 DSL&PON综测仪主要特点：
● 中文菜单，大屏幕彩屏触摸显示，操作简便；
● 便携设计，内置大容量锂电池，工作时间可达8小时以上；
● 对测试设置、测试结果可进行存储、删除和掉电记忆；
● 高达1000个以上测试结果存储；
● 完善的告警检测和指示；
● 可通过U盘或局域网交换测试数据；
● 软件网上升级；
HS-810 DSL&PON综测仪主要功能：

对ADSL物理层可进行以下项目的测试：
● 可测试快速信道（Fast）和交织信道（Interleave）
● 线路参数测试：
上行、下行信道速率；线路衰减；噪声容限；发送功率；信道使用率
● 线路误码、告警性能分析：
可检测近端、远端交织信道FEC前向纠错码计数值
可检测近端、远端快速信道FEC前向纠错码计数值
可检测近端、远端交织信道CRC效验错误帧计数值
可检测近端、远端快速信道CRC效验错误帧计数值
可检测近端、远端交织信道包头效验HEC错误帧计数值
可检测近端、远端快速信道包头效验HEC错误帧计数值
可检测近端、远端交织信道无信元描述NCD错误帧计数值
可检测近端、远端快速中无信元描述NCD错误帧计数值
可检测近端交织信道信元描述错误OCD帧计数值
可检测近端快速信道信元描述错误OCD帧计数值
● DMT子信道载波图
用图形和数字方式显示每个DMT子信道上调制的比特数
● 实时显示用户连接状态和测试进程以及局端设备厂商与版本信息

对ADSL网络层可进行以下项目的测试
● ISP PING测试
验证用户到ISP服务商的连通性能
● 广域网PING测试：
可向局端广域网方向直接PING网站IP或域名，检查广域网链路连通性
● 可完全替代ADSL MODEM，进行ISP仿真登陆，检验用户终端设备的操作性能
● VPI\VCI的测试验证
● 网页浏览
可通过浏览器进行网页浏览，验证线路速率的正常
● 网络层测试：
网络层测试包括（Ping、Ipconfig、Route、Tracert）等测试功能
● 网页测速
● FTP客户端测试

对LAN可进行以下项目的测试
● 局域网PING测试
验证一个局域网内部出现连通故障的PC
● 网页浏览
可通过浏览器进行网页浏览
● 网络层测试：
网络层测试包括（Ping、Ipconfig、Route、Tracert）等测试功能
● 网页测速
● FTP客户端测试
● PPPoE拨号测试
● E网通测试功能。
用于局域网的测试，可以搜作局域网内的计算机，查看计算机名、IP地址、MAC地址等
● PC仿真登陆测试
可以通过仪表仿真用户终端PC登录ISP服务商，直观验证ADSL用户是否可以上网

对ADSL线路还可进行以下项目的测试
● 数字万用表（DMM）测试
可完成线路交直流电压、环阻、绝缘电阻、电容等指标的测试
● 用户电话线距离估算

PON线路测试
● 同时测试PON系统中的1490nm，1550nm，1310nm三种波长相应的功率值。
● 用于1310nm上行波长的突发模式测试。
● 双端口直通设计，测试期间可保证 OLT 到 ONT 的全程通讯。
● 提供十组阈值选择，通过、警告或未通过指示，3个指示灯直观显示被测光路状态。
● 通过软件设置阈值，保存数据，校准波长。
红光光源（可选组件）
● 连续光输出
● 输出功率：2mW（5mW、10mW根据客户的需求可选）；
● 光纤识别距离：≥5km

HS-810 DSL&PON综测仪技术指标：

● 连接器：
RJ11 --- WAN 接口
RJ45 --- LAN 接口
USB----- 接口
● 符合标准：ITU G.992.1(G.DMT)、ITU G.992.2(G.lite)、ITU G.994.1（G.hs）、ITU G.992.3(ADSL2)、RE-ADSL、ITU G.992.4(Splitterless ADSL2)、ITU G.992.5 (ADSL2+)、ITU G.992 AnnexL、ANSI T1.413 Issue 2
● 支持上层协议： PPP over Ethernet (PPPoE)、Ethernet over ATM (RFC-1483B) 、RFC-1483R
● 线路性能指标：
下行全速率：24Mb/s,
上行全速率：1.2Mb/s,
最大传输距离：6.5Km
● 数字万用表：
直流电压范围：-400V~+400V，精度：±5%±2V
交流电压范围： 0~290V，精度：±5%±2V
线路环阻范围：0~20KΩ，精度：±3%
绝缘电阻范围：0~1.0MΩ，精度：±0.1MΩ; 1.0~50MΩ，精度：±10%±0.5MΩ;
线路电容范围：0~10nF，精度：±2nF；10~1000nF，精度：±5%
●PON技术指标

校准波长	1310上行测试	1490下行测试	1550下行测试
通带（nm）	1260～1360	1470～1505	1535～1570
检测范围（dBm）	-40～+10	-40～+10	-40～+25
隔离度1310nm（dB）	-	>40	>40
隔离度1490nm（dB）	>40	-	>30
隔离度1550nm（dB）	>40	>40	-
测量精确度
固有不确定度（dB）	±0.5
偏振相关损耗（dB）	<±0.25
线性（dB）	±0.1
通过插入损耗（dB）	<1.5

HS-810 DSL&PON综测仪其它参数：

● 供电
（1）本仪表专用电源适配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 1.2A
（2）仪表内部充电电池
4000mAh 7.2V 可充电锂电池
工作时间：8小时
充电：关机时充电6小时；开机时充电10小时
● 尺寸和重量：
长×宽×高：220×162×48mm
重 量： 900g
● 环境参数：
操作温度： -10～50℃
储藏温度： -30～+70℃
湿 度： 5%～90%非凝结

HS-810 DSL&PON综测仪标准配置：

序号	项 目	数 量
1	HS-810 DSL&PON综测仪	1台
随机文件
2	用户手册	1份
3	软件光盘	1张
随机附件
4	AC电源适配器	1个
5	ADSL测试电缆	1根
6	LAN测试电缆	1根
7	RJ11 电话线	1根
8	仪表便携软包	1个
