概述

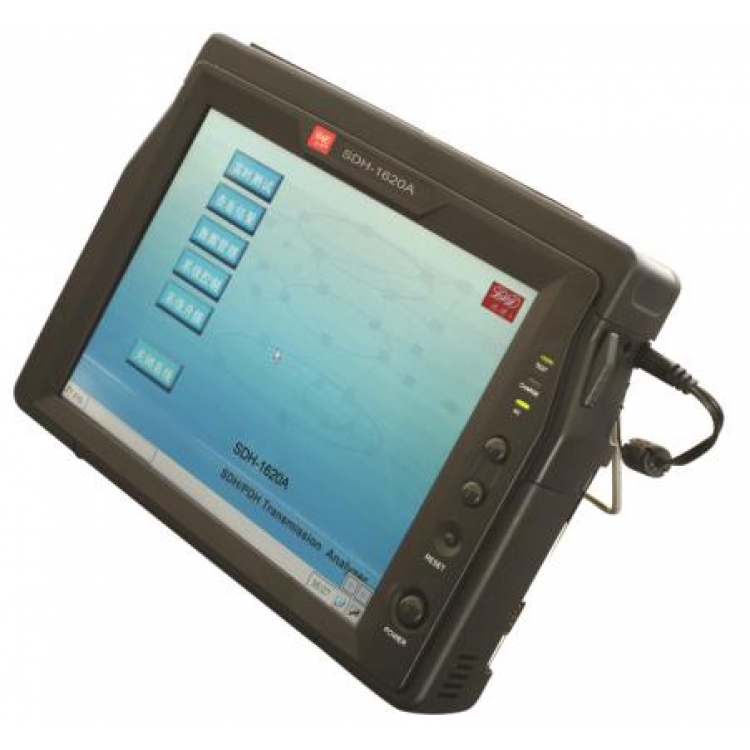

SDH-1620A是一款技术先进、使用方便的手持式SDH/PDH传输分析仪，基本配置可对STM-1（155M）、E1（2M）进行停业务或在线测试，可选件支持STM-4（622M）、STM-16(2.5G)测试。 SDH-1620A具有功能实用、操作简便、扩展性好的特点，可满足SDH/PDH传送网和接入网的安装测试和维护测试要求。
功能
l 误码测试： 用于测试PDH传输通道和SDH传输通道的误码测试，同时进行G821、G826、G828、G829、M2100和（或）M2101误码分析，测试结果可以直接与指标进行自动比较；
l 异常与缺陷测试：发送端发生异常与缺陷事件，接收端检测异常与缺陷事件并进行记录和统计，记录事件可以表格和/或图形显示，事件记录可过滤显示；
l 开销测试：开销的仿真发送与接收分析，分常规和扩展两部分，常规部分包括J0/J1/J2/S1/V5/C2，扩展部分包括除A1/A2、B1/B2/B3外的其余全部开销字节；
l 指针测试：发生G.783指针和NDF指针，实时显示指针值，记录指针变化事件，统计指针负调整次数、正调整次数、NDF次数；
l 倒换时间测试：检测保护倒换影响业务的时间；
l 时延测试：检测从发到收的信号传输时间；
l 支路扫描：自动扫描各支路状态，扫描范围可选；
l 定时与同步测试：频率准确度测试、牵引范围和失步范围测试；
l 光功率测试：实时测试光功率；
l 语音监听：可选择SDH/PDH任意一个话路进行语音监听。
特点
l 国内首款支持2.5G速率的SDH测试仪表
l 操作方便：10.4”TFT触摸屏手写笔操作，中文图形界面操作简便快捷；
l 模拟指示灯：当前和历史的告警和误码状态模拟指示灯，显示信息丰富多样，指示灯数量和类型自动根据测试信号和接口设置动态设定；
l 时钟接口：具备外时钟发送和接收接口，内时钟和外时钟输出可单独调整频偏；
l 多任务测试：多种测试任务可动态自由创建和删除；
l 事件记录：记录误码、告警事件大容量存储器，可用表格和图形显示，支持事件过滤选择；
l 数据管理：测试结果可保存为HTML格式或TXT格式，可输出到U盘或PC机进行查看和打印。
应用
l 停业务测试：远端环回进行测试或使用两台仪表进行对测；
l 在线测试：通过分光器或高阻跨接方式进行测试。
指标
通用指标
规格尺寸
290×210×60 (mm)
重量
2.2KG
显示屏
彩色10.4”LCD、640×480像素
操作方式
触摸屏
接口
USB、10M网口、电源接口
电池
可充电锂电池
续航时间
>3小时
运行环境
操作温度
-10℃~+45℃
存储温度
-20℃~+70℃
操作湿度
10% ~ 90%
存储湿度
5% ~ 95%
数据存储空间
512M
测试接口指标-光收发接口
标称速率
STM-1：155M
STM-4：622M
STM-16：2.5G
连接器
SFP
光发送波长
1310nm &1550 nm
发送光功率
1310nm
－8～－15dBm
1550nm
0～－5dBm
接收灵敏度
－35dBm
接收过载点
－2dBm
接收波长范围
1100nm～1580nm
测试接口指标-STM-1电口
标称速率
155.520 Mbit/s
编码
CMI
阻抗
75Ω
连接器
siemens L9，不平衡
标准
符合ITU-T G.703规范
测试接口指标-PDH接口
标称速率
2048 kbit/s
编码
HDB3
阻抗
输出
75Ω
输入
75Ω或高阻（>1kΩ）
连接器
siemens L9，不平衡
标准
符合ITU-T G.703规范
u 配置
l 基本配置
类别
配置
备注
SDH-1620A型SDH/PDH传输分析仪主机
E1（2048kbit/s）电口
2048KHz外时钟接口
STM-1（155M）电口
STM-1（155M）光口
需要SPF光接口模块配合使用
l 可选配置：STM-N模块
类别
配置
备注
STM-N
STM-4(622M)测试模块
需要SPF光接口模块配合使用
STM-16(2.5G)测试模块
需要SPF光接口模块配合使用
l 可选配置：SFP光接口模块
类别
配置
备注
SFP光接口模块
155M光接口（S-1.1）
配合STM-1(155M）光口使用，最少选择一种
155M光接口（S-1.2）
622M光接口（S-4.1）
配合STM-4(622M）测试模块使用，最少选择一种
622M光接口（L-4.1）
622M光接口（L-4.2）
2.5G光接口（I-16）
配合STM-16(2.5G）测试模块使用，最少选择一种
2.5G光接口（S-16.1）
2.5G光接口（S-16.2）
2.5G光接口（L-16.1）
2.5G光接口（L-16.2）
