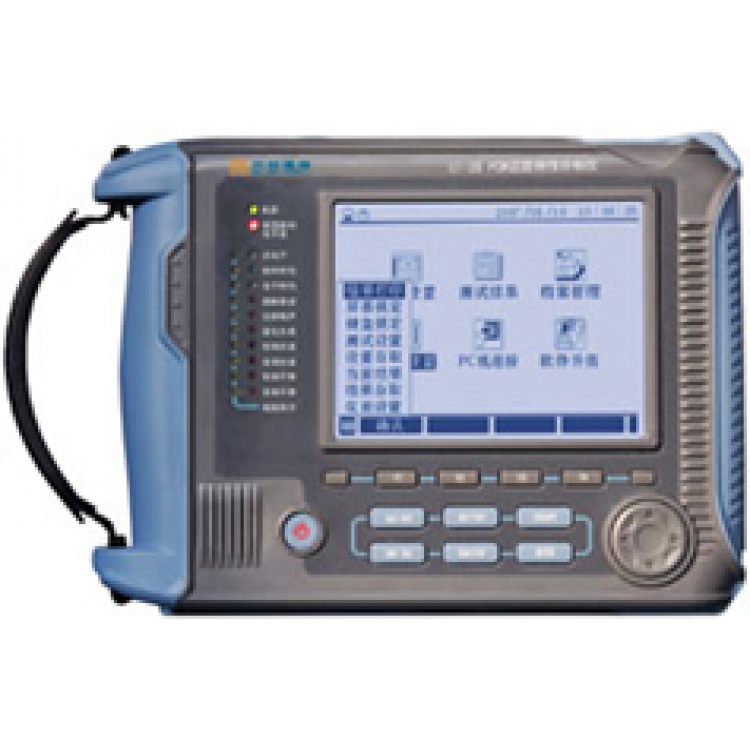

GT-2B PCM话路特性分析 (This goods is Free shipping, it is not included in the total fee distribution when calculating the distribution amount)

GT-2B PCM话路特性分析仪是一款具有国内领先水平的便携式通信仪表，该产品用于对话音通路的各项指标的测试，广泛应用于PCM端机、数字交换机、载波通信机、用户调度机及基于VOIP技术设备的测试，特别适合于科研、生产、工程安装、验收和维护。

GT-2B PCM话路特性分析仪主要特点：
● 手持式话路特性分析仪；
● 全中文菜单，大屏幕显示，操作简便；
● 可进行多任务工作（可以边测试边翻阅以前的记录）；
● 内建测试模板，图形显示；
● 内置直流环路馈电电路和直流环路保持电路；
● 符合人体工程学的设计，智能导航式中文操作界面，操作简单方便；
● 大屏幕液晶显示，320×240点阵，LED背光；
● 带高速微型打印机和外接打印机接口；
● 嵌入式软件可在线升级。
GT-2B PCM话路特性分析仪基本功能：
● 点电平、频率特性、电平特性、量化失真、空闲噪声、路际串话、回波衰耗、对地平衡度测试；
● 端对端测试，环回测试；
● 单路或30路自动测试,并以报表形式打印
● 全自动模式、手动模式，全自动模式可选择测量指标中的一项、几项或全部，测试步长可编程；
● 可存储多达60组测量结果；最高达9个测试设置存储；并可进行掉电记忆；
● 内置发生器和接收器，输出口和接收口分别带有直流环路馈电电路和直流环路保持电路，不仅可测E&M二/四线接口，还可测LGE、FXO，LGS、FXS接口；
● 测试结果图形显示，可以和内建的ITU-T标准模板比较，合格与否一目了然；
● 存储测量结果可以上传至PC机，进行分析、整理、归档、打印输出.

GT-2B PCM话路特性分析仪技术指标：
● 发生器 信号频率：100Hz～4000Hz，步长10Hz
     输出电平：+6～-61dBm0，步长1dB
     相对电平：+1～-17dBr，步长0.1dBr
     失 真 度：在1020Hz/0dBm0，≥50dB
     频率响应：±0.1dB
　　 输出阻抗及回波损耗：在200～3600HZ内输出阻抗为600Ω，回波损耗≥36dB
　　 输出平衡度：在200～3600Hz内平衡度≥60dB

● 接收器
·电 平 频率范围：200Hz～3600Hz
     电平范围：+13dB～-78dB，其中 dBm0为 +6～ -61dBm0, dBr为+7～-17dBr
     测量误差：0dBm0点为±0.2dB，其它各点为±0.3dB
     参考信号：1020Hz/-10dBm0
·频率响应 参考信号：1020Hz/-10dBm0
     频率范围：200Hz～3600Hz
     测量范围：-60dB～+60dB
     测量误差：±0.2dB
·电平特性 参考信号：1020Hz/-10dBm0
     电平范围：+5dBm0～-60dBm0
     测量范围：-60dB～+60dB
     测量误差：±0.2dB
·空闲噪声 辅助信号： 关闭
     测量范围：-90dBm0 p～+5dBm0 p，ITU-T加权
     测量误差：-90 ~ -75dBm0p：±2.5dB
     -75 ~ -70dBm0p：±1.5dB
     -70 ~ +5dBm0p：±1dB
·路际串话 主串信号： 1020Hz/0dBm0
     测量范围： -90dBm0～+5dBm0
     误差范围： ±1 dB
·量化失真 参考频率：820Hz；
     电平范围：+5dBm0～-60dBm0
     测量范围：0～60dB，ITU-T加权
     测量误差：±0.8dB
·回波衰耗 测试用信号频率范围：200Hz~3600Hz，电平0dBm0
     测量范围：0dB~62dB
     测量误差：±1dB
·对地平衡度 测量用信号频率范围：200Hz~3600Hz，电平：0dBm0
     测量范围：0dB~82dB
     测量误差：±1dB

·输入阻抗及回波损耗：在200～3600HZ内输入阻抗为600Ω，回波损耗大于等于36dB；
·输入平衡度：在200～3600Hz内平衡度大于等于60 dB；
·接口平衡：600Ω，200Ω+560Ω//0.1UF ; 200Ω+680Ω//0.1UF；
·相对电平：-17～+7dBr，步长0.1dBr；
·直流环路：IGT动态阻抗 >100KΩ，环路电流最大60mA，环路压降约为-15V；
     OGT动态阻抗>100KΩ，馈电电流恒流22mA。

GT-2B PCM话路特性分析仪其它参数：
● 供电：
（1）本仪表专用电源适配器
     INPUT:AC220V 50Hz
     OUTPUT:DC 9V 1.2A
（2）仪表内部充电电池
     4000mAh 6V 镍氢可充电电池
     工作时间：6小时
     充电：关机时充电8小时；开机时充电12小时
● 打印机：μP40-TS(CH)标准电平串口汉字微型打印机（选配）
● 尺寸和重量：
     长×宽×高：220×162×48mm
     重 量：1kg
● 环境参数：
     操作温度： 0～40℃
     储藏温度： -20～+70℃
     湿 度： 5%～90%非凝结

GT-2B PCM话路特性分析仪应用图例：

四线“点电平/频率特性/电平特性”等指标的测试:

四线“路际串话”的测试:
